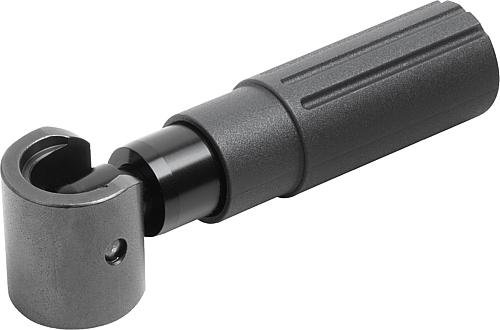

SICHERHEITS-ZYLINDERGRIFF SELBSTTÄTIG RÜCKSCHW. GR.2 D=M05, L=44, L1=47,5, TH...
Artikelnummer:4059245476343
EAN:4059245476343
Hersteller ID:K1470.205

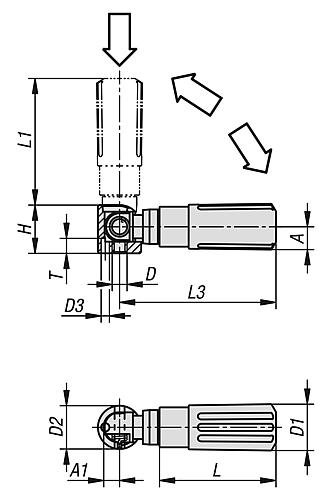

Größe2
D=GewindeM5
D1=Außendurchmesser16
L1=Grifflänge47,5
L=Grifflänge44
Zylindergriffe werden montiert geliefert und können z.B. an Handräder, Haspeln und Kurbeln angeschraubt werden. Der zylindrische Absatz und die konische Form verleihen den Zylindergriffen eine optimierte Haptik und gute Griffigkeit. Durch das selbsttätige Rückschwenken werden Störkonturen vermieden, wodurch zusätzlich die Verletzungsgefahr minimiert wird. Werkstoff: Griff Thermoplast. Achse Stahl. Ausführung: Griff schwarz. Stahlteile brüniert. Bestellbeispiel: K1470.104 Hinweis: Um den Sicherheits-Zylindergriff in die Bedienungsstellung zu bringen, sind zwei Stellvorgänge auszuführen: - Griff um die Drehachse bis zum Anschlag schwenken (90°). - Griff in axialer Richtung in die Arretierstellung drücken. Das selbsttätige Rückschwenken erfolgt nach dem Loslassen. Die Bohrung D3 wird als Positionierbohrung verwendet. Vorteile: Optimierte Haptik und gute Griffigkeit Griffe für Handräder und Kurbeln Selbsttätiges Rückschwenken nach Loslassen Verschiedene Gewindegrößen NOVO grip KIPP-Design
- Marke:
- Kipp
- EAN:
- 4059245476343
- Größe:
- 2
- Gewindeart:
- Innengewinde
- Ursprungs-Region:
- 08
- Ursprungs-Land:
- DE
- Material Komponente:
- Stahl
- Material Grundkörper:
- Thermoplast
- Benennung:
- Sicherheits-Zylindergriff
- Ausführung 1:
- selbsttätig rückschwenkend
- D=Gewinde:
- M5
- D1=Außendurchmesser:
- 16
- L1=Grifflänge:
- 47,5
- L=Grifflänge:
- 44
- Alternative Produktnummer:
- 4059245476343
- Herstellerinformation:
- Heinrich Kipp Werk GmbH & Co. KG, Heubergstr. 2, 72172 Sulz, DE, +4974547930, verkauf@kipp.com, +4974547930, verkauf@kipp.com
