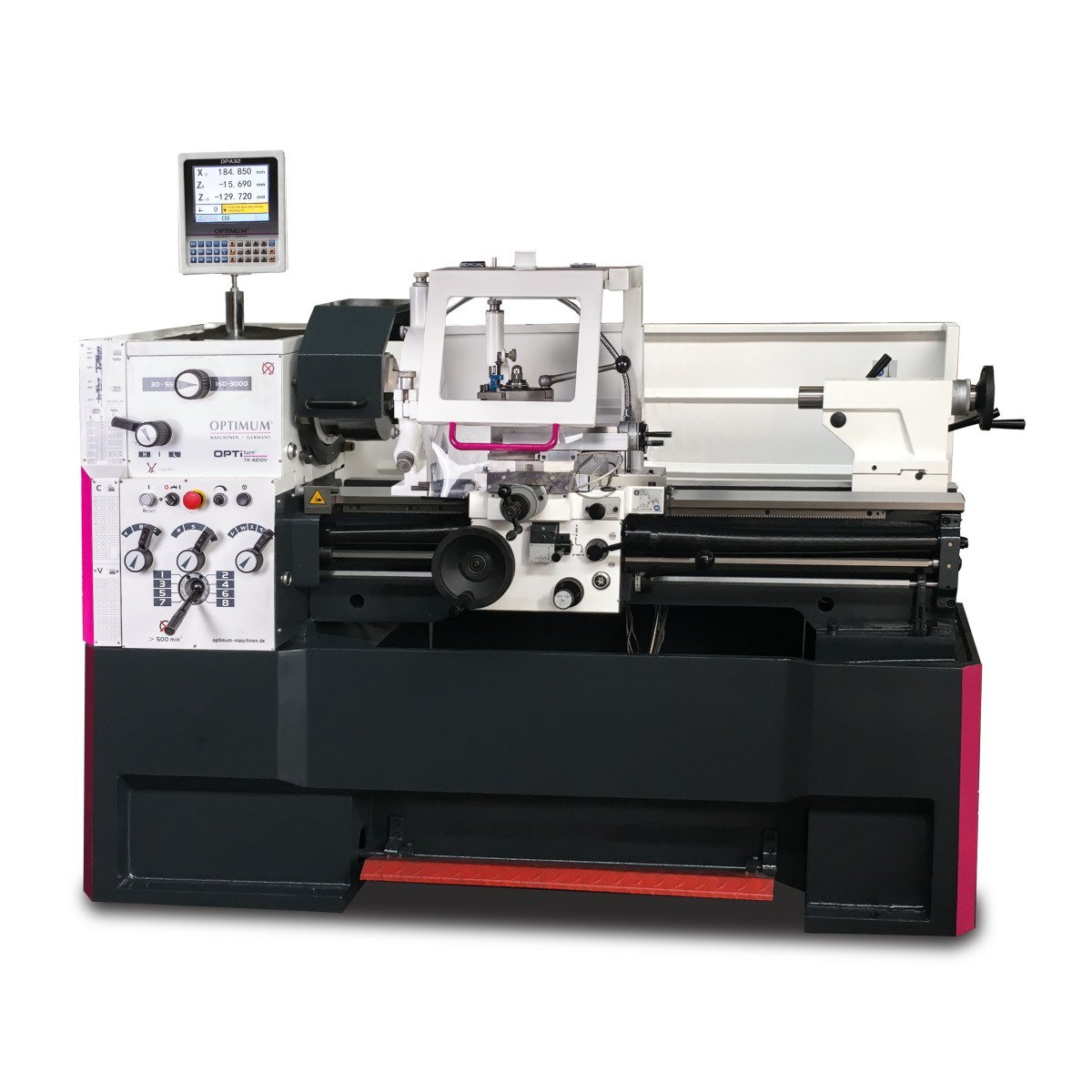

Leit- und Zugspindeldrehmaschine Optimum OPTIturn TH 4210D
Artikelnummer:4030635033131
EAN:4030635033131
Hersteller ID:3462055

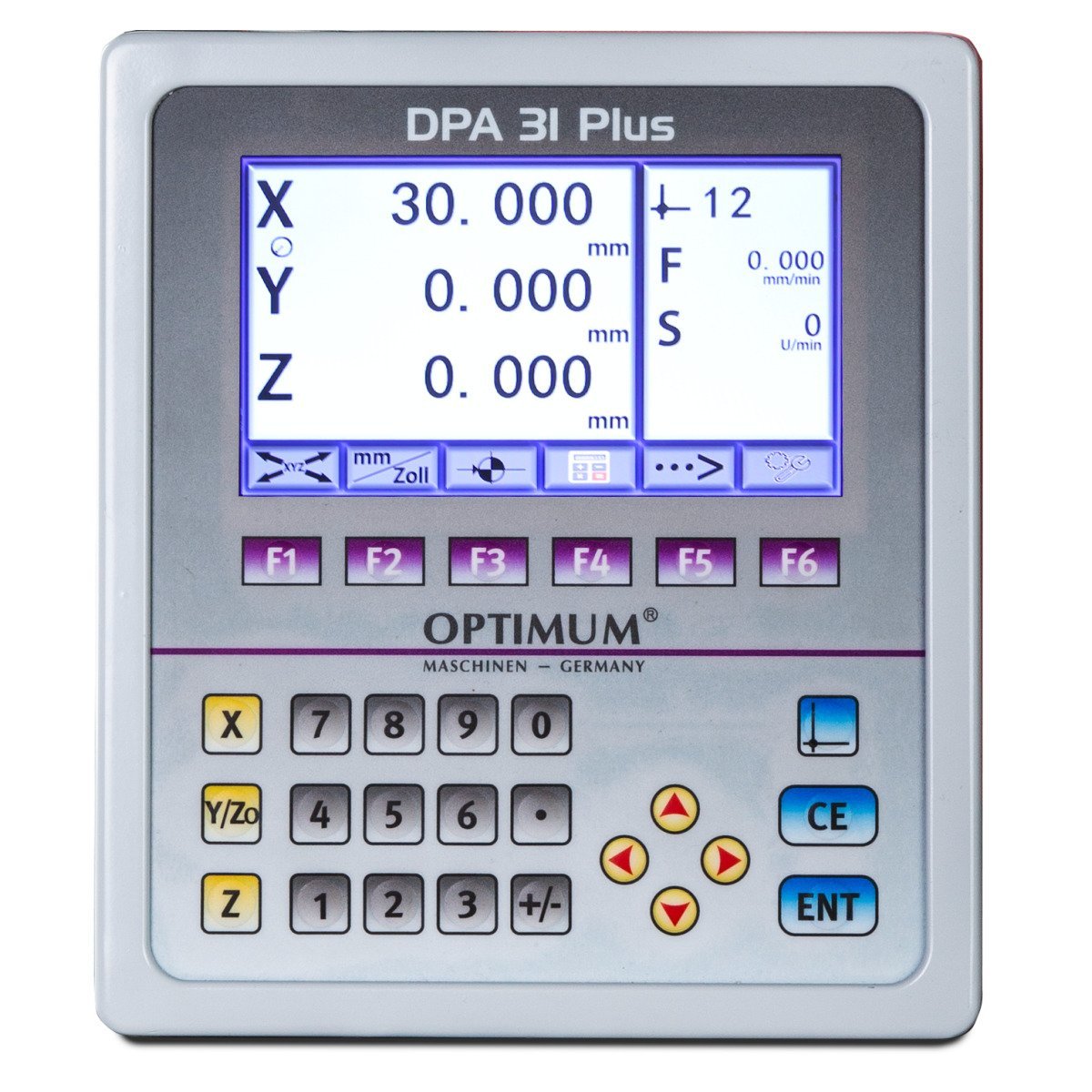

Präzise Maschine mit digitaler Positionsanzeige DPA 31Plus - ausgereifte Technik, komplette Ausstattung, leicht bedienbar
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
TH 4210/TH 4210D / TH 4215D
TH 4210V
Drehfutter nicht vergessen!
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
- Spindelaufnahme Camlock DIN ISO 702-2 Nr. 6
- Leitspindelabdeckung
- Präzise gearbeiteter Schlitten
- Alle Führungen durch Keilleisten nachstellbar
- Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar

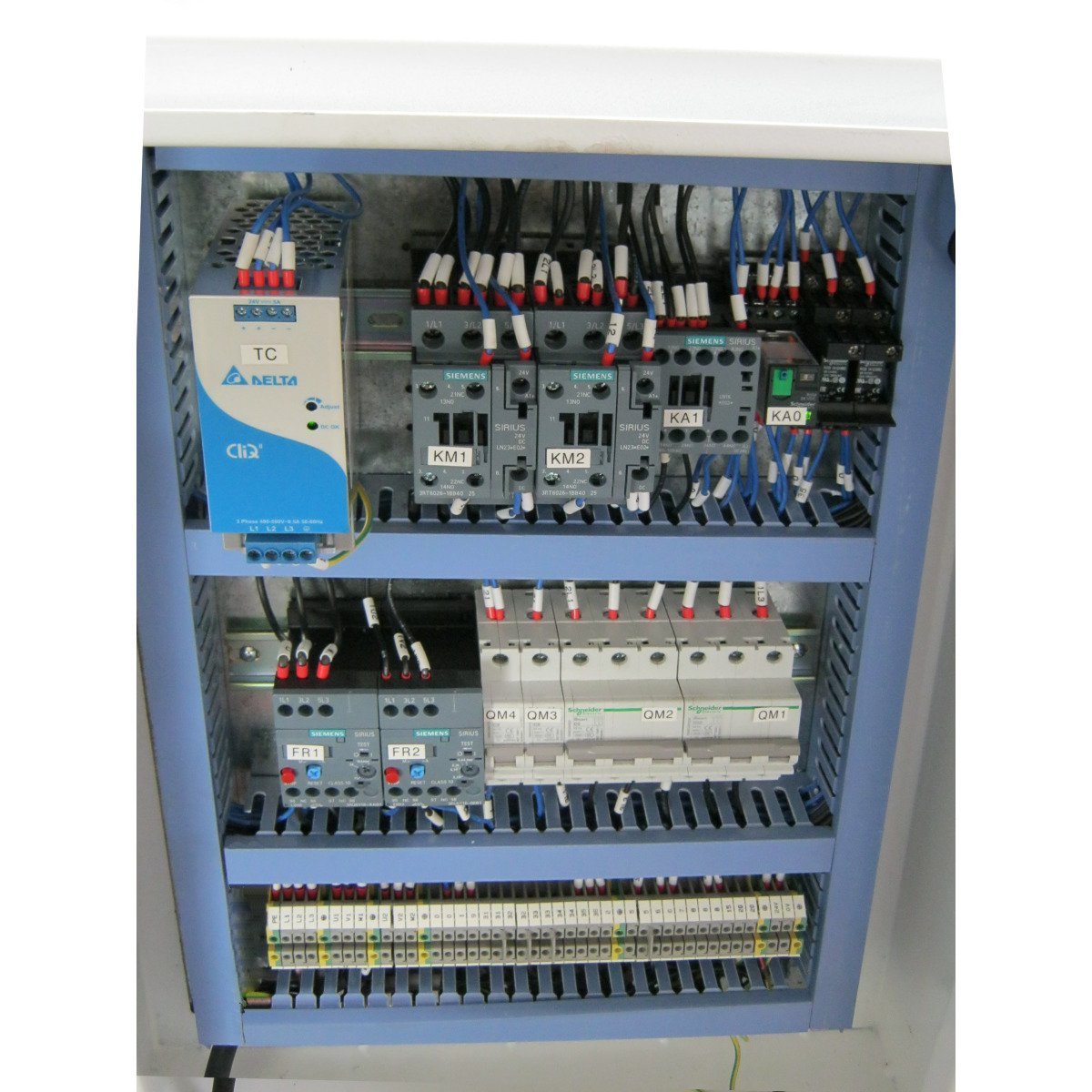

- Zweikanalige Sicherheitselektronik
- Zentralschmierung im Bettschlitten
- Verstellbereich Oberschlitten ± 90°
- Hauptspindel im Ölbad laufend
- Getrieberäder leichtgängig, gehärtet und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
- Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
- Alle metrischen Steigungen im Bereich von 0,2 bis 14 mm/U und alle Zollgewinde im Bereich von 72 - 2 Gewindegange pro Zoll ohne Austausch der Wechselräder durch Schalthebel im Bedienfeld einstellbar
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
- Sicherheitshandräder mit Ausrückfunktion nach EN23125 in der X- und Z-Achse
- Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus Grauguss
- Kühlmitteleinrichtung mit separaten Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
- Unterbau und Maschinenbett aus Meehanite-Guss in einem Stück gegossen
- Not-Halt Einrichtung mit Fußbetätigung
- Vierfach-Stahlhalter
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Feststehende Lünette Durchlass Ø 15 - 145 mm
- Mitlaufende Lünette Durchlass Ø 10 - 75 mm

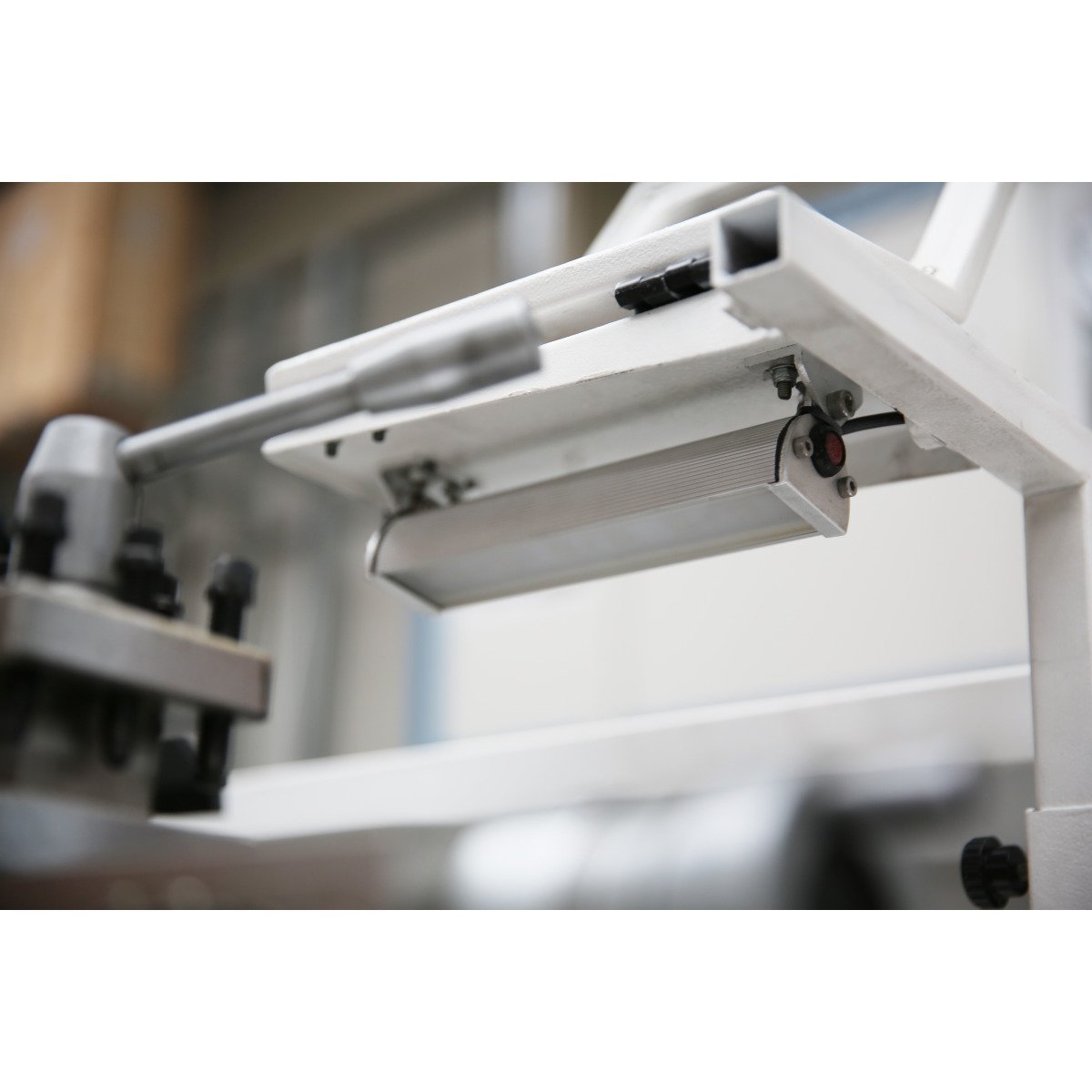

- LED-Maschinenleuchte
- Reduzierhülse MK 6 / MK 4
- Feste Zentrierspitze MK 4
- Wechselräder-Satz
- Positionsanschlag mit Feineinstellung
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
TH 4210/TH 4210D / TH 4215D
- Vierfach-Stahlhalter max. 20 mm
TH 4210V
- Schnellwechsel-Stahlhalter 5-B
- Stahlhalter 25 x 120 Typ D für Vierkantmeißel
Drehfutter nicht vergessen!
- Marke:
- Optimum
- EAN:
- 4030635033131
- Spindelkonus:
- MK 6
- Spindelaufnahme:
- Camlock DIN ISO 702-2 Nr. 6
- Anzahl der Drehzahlbereiche:
- 16
- Digitale Positionsanzeige:
- DPA 31 Plus
- Reitstockaufnahme:
- MK 4
- Anzahl der Steigungen Metrisch:
- 39
- Anzahl der Vorschübe längs:
- 17
- Anzahl der Steigungen Zoll:
- 45
- Anzahl der Steigungen Diametral Pitch:
- 21
- Anzahl der Steigungen Modulgewinde:
- 18
- Anzahl der Vorschübe plan:
- 17
- Steigung Diametral Pitch:
- 8 – 44
- Spitzenweite:
- 1.000 mm
- Anschlussspannung:
- 400 V
- Spindelbohrung:
- 52 mm
- Länge (Produkt) ca.:
- 1940 mm
- Breite/Tiefe (Produkt) ca.:
- 915 mm
- Höhe (Produkt) ca.:
- 1375 mm
- Gewicht (Netto) ca.:
- 1162 kg
- Netzfrequenz:
- 50 Hz
- Leistung Antriebsmotor:
- 4,5 kW
- Gesamt Anschlusswert:
- 4,6 kW
- Spitzenhöhe:
- 210 mm
- Umlaufdurchmesser über Planschlitten:
- 250 mm
- Bettbreite:
- 250 mm
- Stahlhalter Aufnahmehöhe max.:
- 20 mm

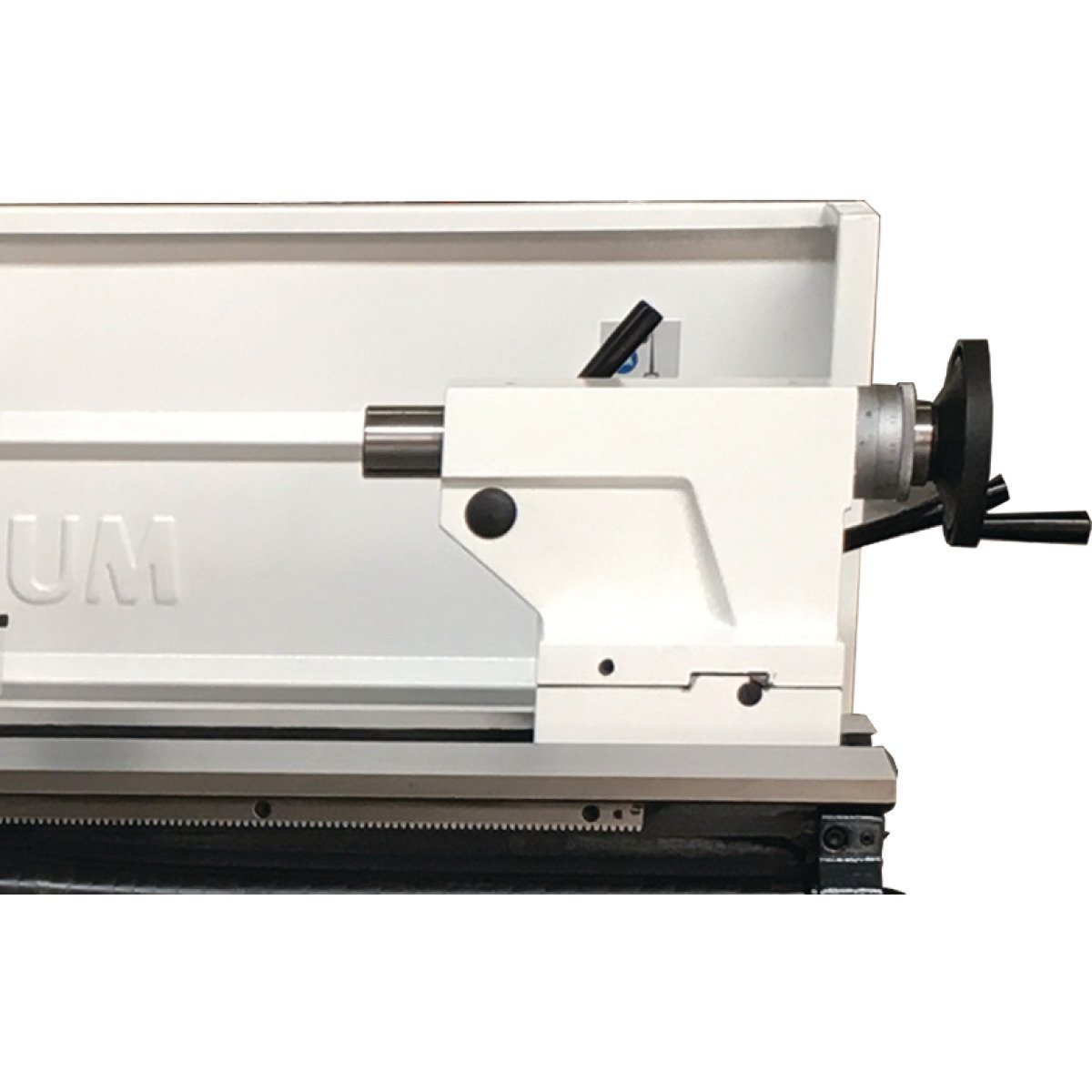

- Reitstock Pinolenhub:
- 120 mm
- Steigung Metrisch:
- 0,2 – 14 mm/U
- Verfahrweg Oberschlitten:
- 140 mm
- Verfahrweg Planschlitten:
- 230 mm
- Verfahrweg Bettschlitten:
- 780 mm
- Vorschubbereich längs:
- 0,05 – 1,7 mm/U
- Umlaufdurchmesser über Maschinenbett:
- 420 mm
- Drehlänge in der Bettbrücke:
- 260 mm
- Kühlschmiermittelsystem Leistung Kühlmittelpumpe:
- 100 W
- Reitstock Pinolendurchmesser:
- 50 mm
- Steigung Zoll:
- 72 – 2 Gg/1"
- Vorschubbereich plan:
- 0,025 – 0,85 mm/U
- Umlaufdurchmesser in der Bettbrücke:
- 590 mm
- Steigung Modulgewinde:
- 0,3 – 3,5 mm/U
- Drehzahlbereich:
- 45 – 1800 min-1
- Alternative Produktnummer:
- 4030635033131
- Herstellerinformation:
- Optimum Maschinen Germany GmbH, Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, DE, +49 951 96 555 800, info@optimum-maschinen.de, +49 951 96 555 800, info@optimum-maschinen.de
