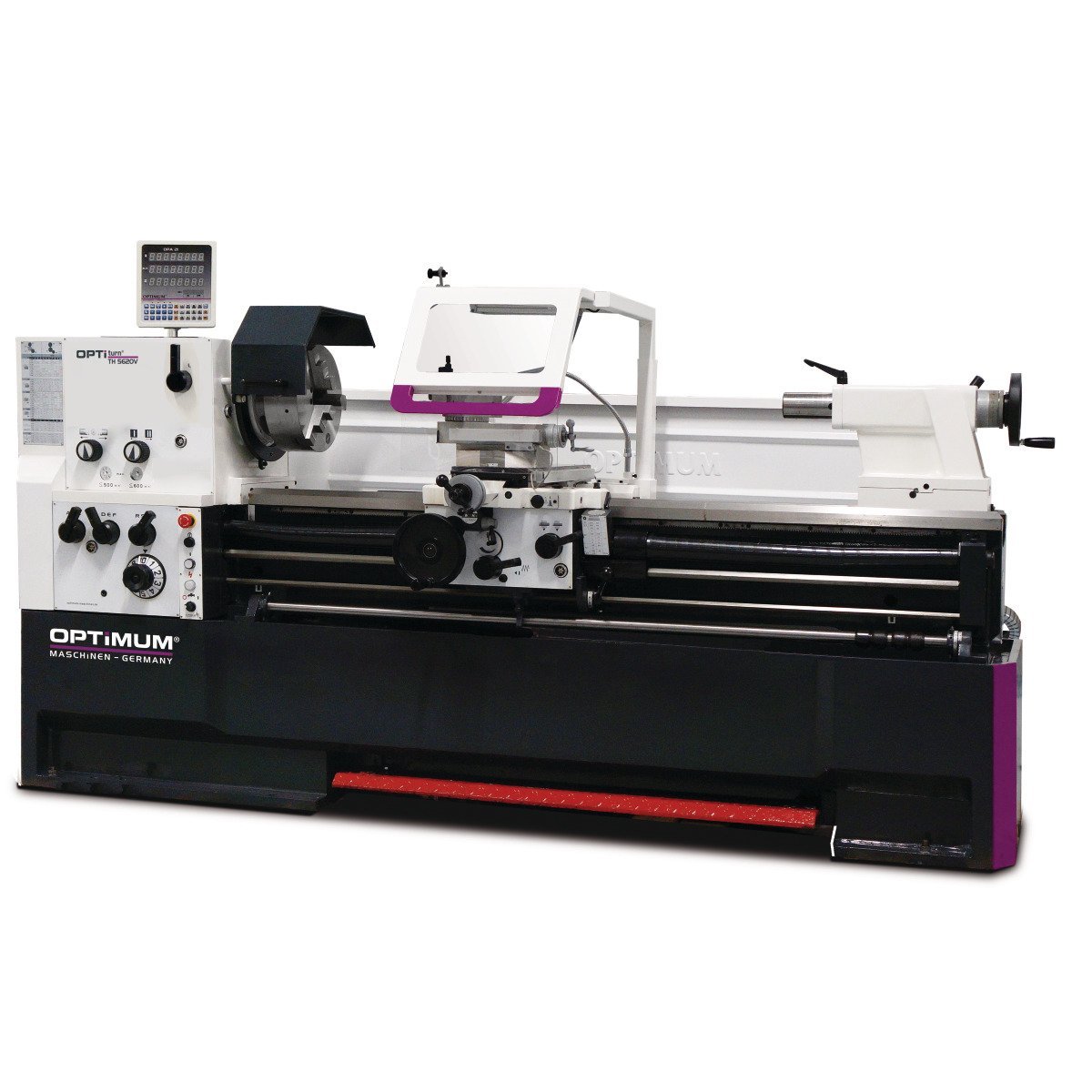

Leit- und Zugspindeldrehmaschine Optimum OPTIturn TH 5620V
Artikelnummer:4030635029967
EAN:4030635029967
Hersteller ID:3462175
Schwere Leit- und Zugspindeldrehmaschine, die sich durch hohe Flexibilität, Präzision und Wirtschaftlichkeit auszeichnen. Mit Siemens Inverter-Vario-Antrieb
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
Hinweis: Die Maschinen werden ohne Öl ausgeliefert
Drehfutter nicht vergessen
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Spindelaufnahme Camlock DIN ISO 702-2 Nr. 8
- Präzise gearbeiteter Schlitten
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
- Alle Führungen durch Keilleisten nachstellbar
- Wellen, Rader und Hauptspindel im Ölbad laufend
- Verstellbereich Oberschlitten ± 90°
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
- Getrieberäder leichtgängig, gehärtet und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
- Übersichtliche Wahlhebel zum Schalten der Vorschubgeschwindigkeiten
- Geschlossene Bauweise des Schnellschalt-Vorschubgetriebe
- Zahnräder und Wellen gehärtet und geschliffen im Ölbad in Präzisionslagern laufend
- Handräder entkoppelt und geprüft nach EN 23125
- Zweikanaliger Rechts-Links Schalter geprüft nach EN 23125
- Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
- Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar
- Zentralschmierung im Bettschlitten
- Leitspindelabdeckung
- Not-Halt-Schlagschalter, Motorschutzschalter, abschließbarer Hauptschalter
- Not-Halt Einrichtung mit Fußbetätigung
- Sicherheitshandräder mit Ausruckfunktion in der X- und Z-Achse
- Reitstock zum Kegeldrehen ± 10 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,025 mm
- Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
- Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen aus Grauguss
- Kühlmitteleinrichtung mit separaten Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
- LED Maschinenlampe im Späneschutz
- Zwei Getriebestufen
- Spindelbohrung / Stangendurchlass Ø 105 mm

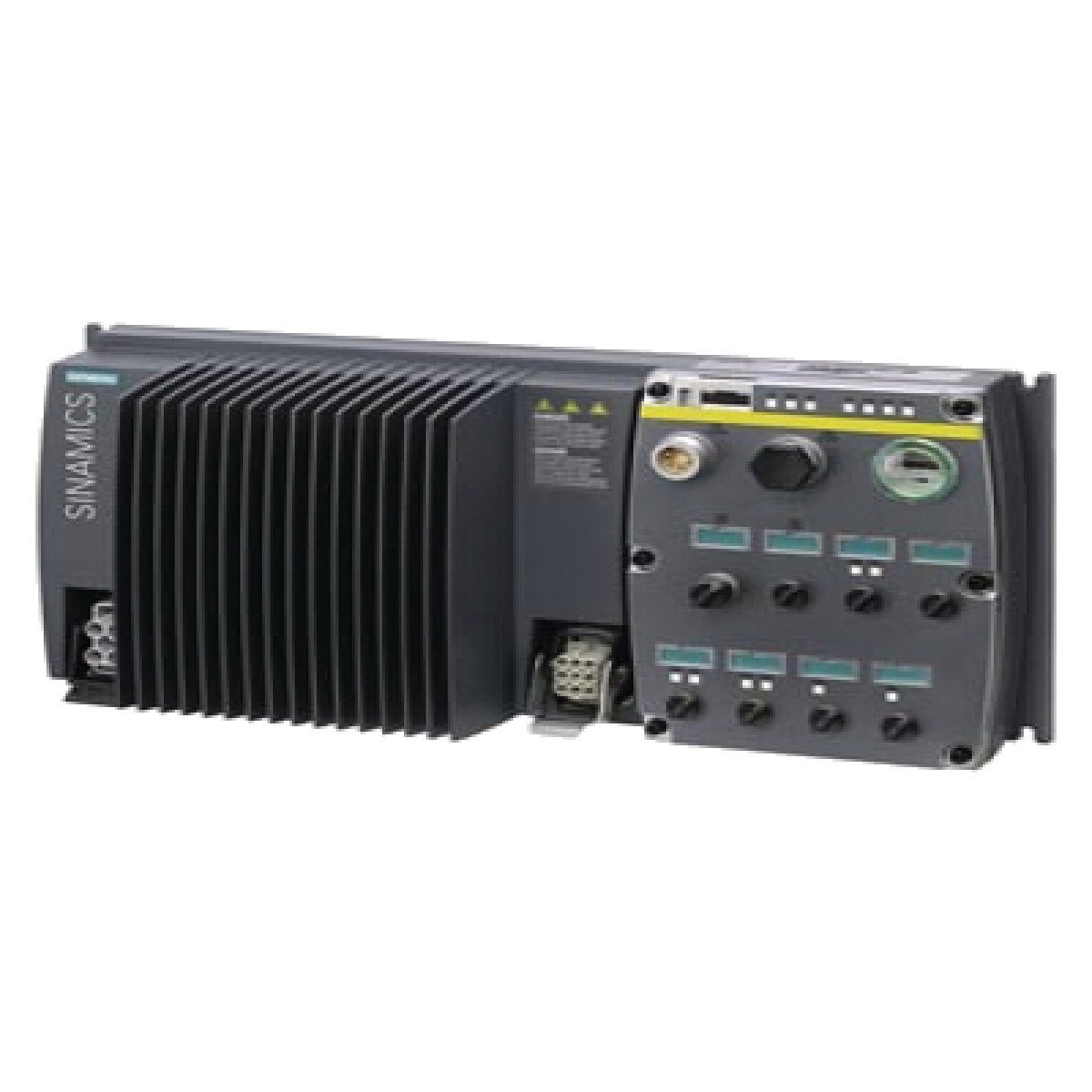

- Siemens Sinamics Frequenzumrichter / Safety Integrated
- Elektrik mit Siemens Komponenten
- Energiekette für schonende Leitungs- und Schlauchführung
- Skala der Gewindeuhr einstellbar

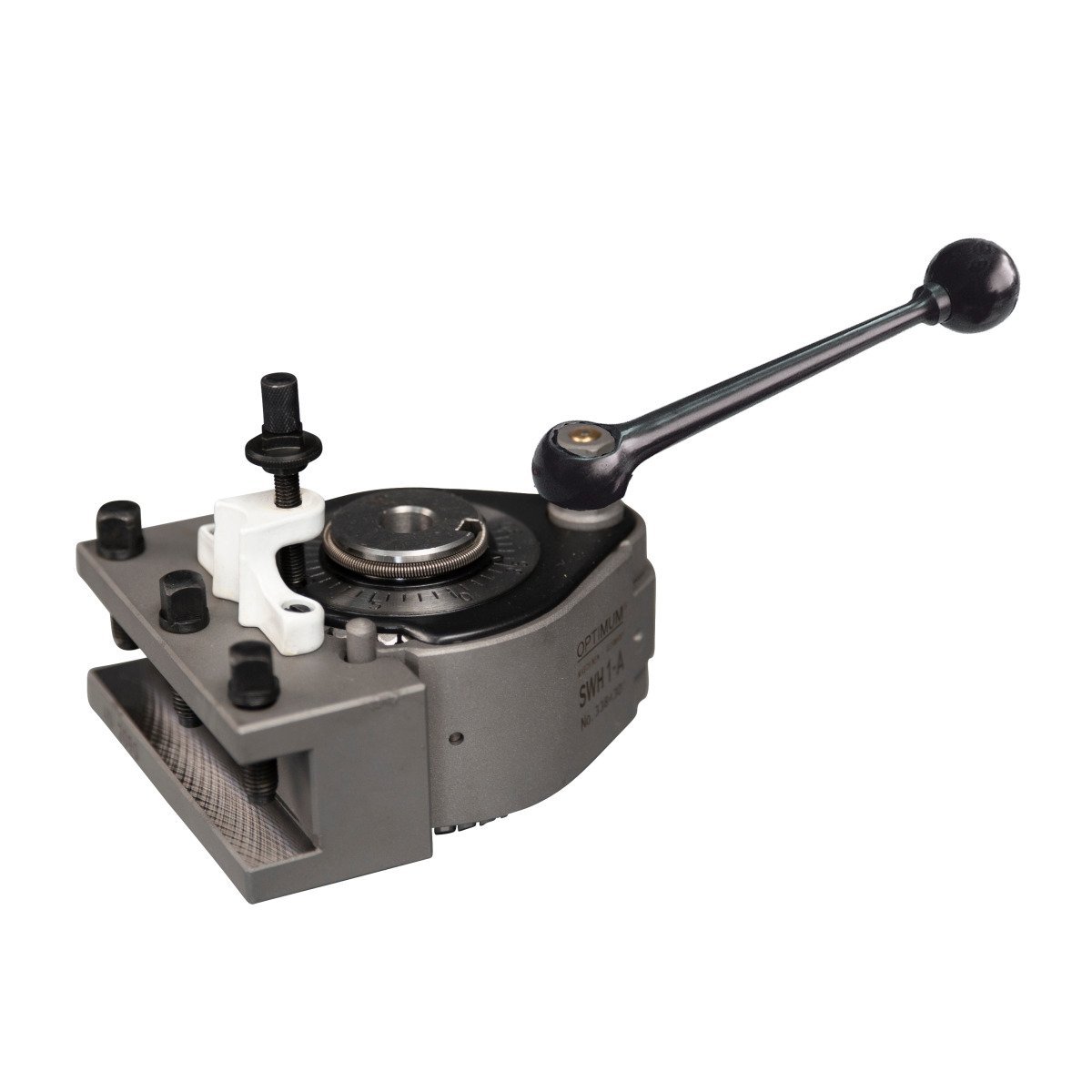

- Schnellwechsel-Stahlhalter SWH 7-C
- 1 Stahlhalter 32 x 150 Typ D für Vierkantmeißel 25 mm
- Digitale Positionsanzeige DPA 21
- Glasmaßstäbe
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Reduzierhülse MK7/MK5
- Feste Zentrierspitze MK 5
- Mitlaufende Zientrierspitze MK5
- Feststehende Lünette Durchlass Ø max. 165 mm
- Mitlaufende Lünette Durchlass Ø max. 95 mm
- Schnellwechselstahlhalter SWH 7-C
- Stahlhalter 32 x 150 Typ D für Vierkantmeißel
- Kühlmitteleinrichtung
- Maschinenlampe
- Wechselrädersatz
- Bedienwerkzeug
Hinweis: Die Maschinen werden ohne Öl ausgeliefert
Drehfutter nicht vergessen
- Marke:
- Optimum
- EAN:
- 4030635029967
- Norm:
- DIN EN 55011
- Spindelaufnahme:
- Camlock DIN ISO 702-2 Nr. 8
- EMV-Klasse:
- C3
- Steuerung der Drehzahlregelung:
- elektronisch regelbar
- Anzahl der Drehzahlbereiche:
- 2
- Digitale Positionsanzeige:
- DPA 32
- Reitstockaufnahme:
- MK 5
- Anzahl der Steigungen Metrisch:
- 47
- Anzahl der Vorschübe längs:
- 42
- Anzahl der Steigungen Zoll:
- 60
- Anzahl der Steigungen Diametral Pitch:
- 50
- Anzahl der Steigungen Modulgewinde:
- 34
- Anzahl der Vorschübe plan:
- 42
- Spitzenweite:
- 1.910 mm
- Anschlussspannung:
- 400 V
- Spindelbohrung:
- 105 mm

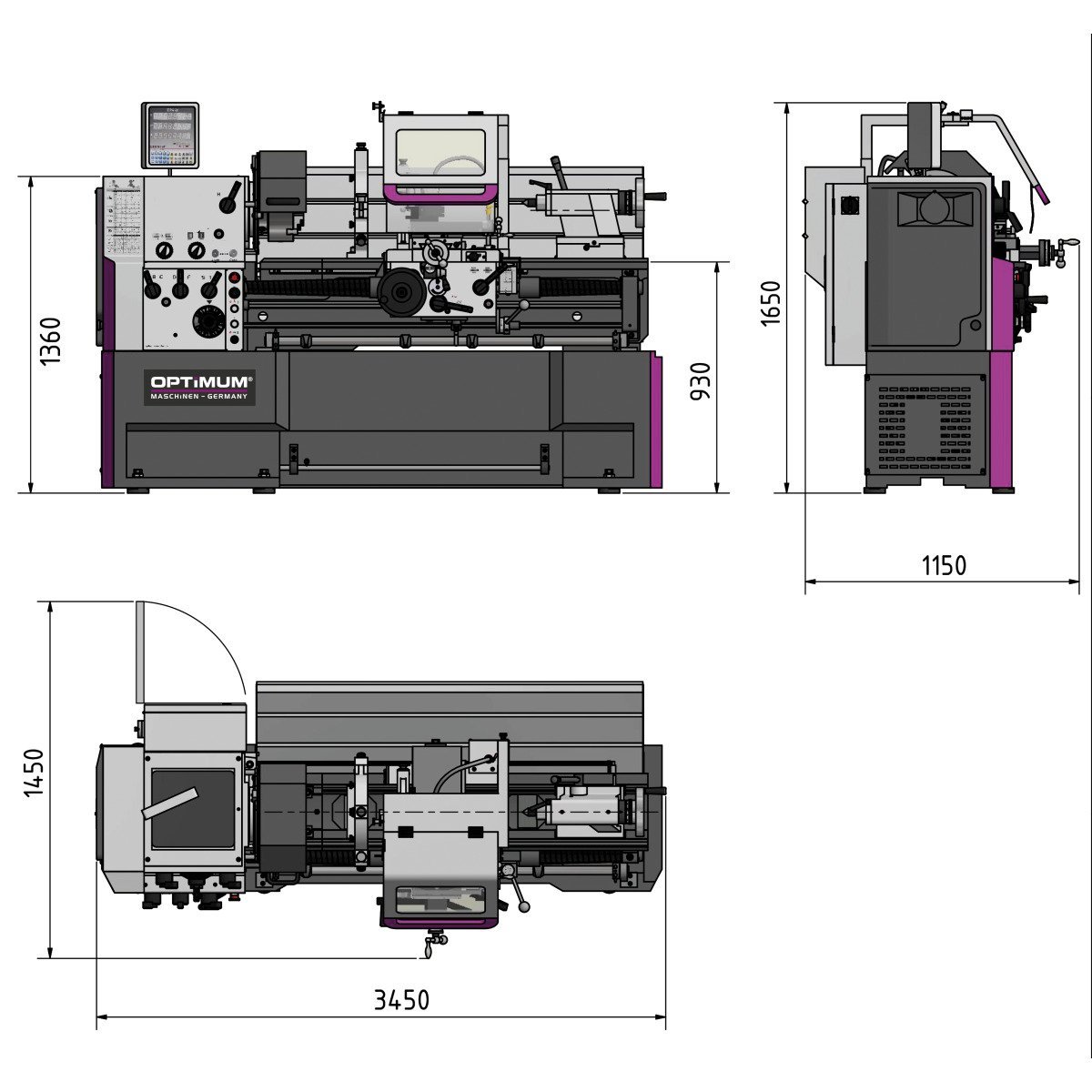

- Länge (Produkt) ca.:
- 3450 mm
- Breite/Tiefe (Produkt) ca.:
- 1150 mm
- Höhe (Produkt) ca.:
- 1650 mm
- Gewicht (Netto) ca.:
- 2560 kg
- Netzfrequenz:
- 50 Hz
- Leistung Antriebsmotor:
- 7,5 kW
- Gesamt Anschlusswert:
- 8,5 kW
- Drehzahlbereich:
- 25 – 1600 min¯¹
- Spitzenhöhe:
- 280 mm
- Umlaufdurchmesser über Planschlitten:
- 355 mm
- Bettbreite:
- 350 mm
- Stahlhalter Aufnahmehöhe max.:
- 25 mm
- Reitstock Pinolenhub:
- 180 mm
- Steigung Metrisch:
- 0,1 – 14 mm/U
- Verfahrweg Oberschlitten:
- 130 mm
- Verfahrweg Planschlitten:
- 316 mm
- Verfahrweg Bettschlitten:
- 1.710 mm
- Vorschubbereich längs:
- 0,031 – 1,7 mm/U
- Umlaufdurchmesser über Maschinenbett:
- 560 mm
- Drehlänge in der Bettbrücke:
- 170 mm
- Kühlschmiermittelsystem Leistung Kühlmittelpumpe:
- 125 W
- Reitstock Pinolendurchmesser:
- 75 mm
- Steigung Zoll:
- 112 – 2 Gg/1"
- Vorschubbereich plan:
- 0,014 – 0,784 mm/U
- Spindelkonus:
- Ø 113 (Kegel 1:20) mm
- Umlaufdurchmesser in der Bettbrücke:
- 790 mm
- Steigung Diametral Pitch:
- 4 – 112 DPI
- Steigung Modulgewinde:
- 0,1 – 7 mm/U
- Alternative Produktnummer:
- 4030635029967
- Herstellerinformation:
- Optimum Maschinen Germany GmbH, Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, DE, +49 951 96 555 800, info@optimum-maschinen.de, +49 951 96 555 800, info@optimum-maschinen.de
