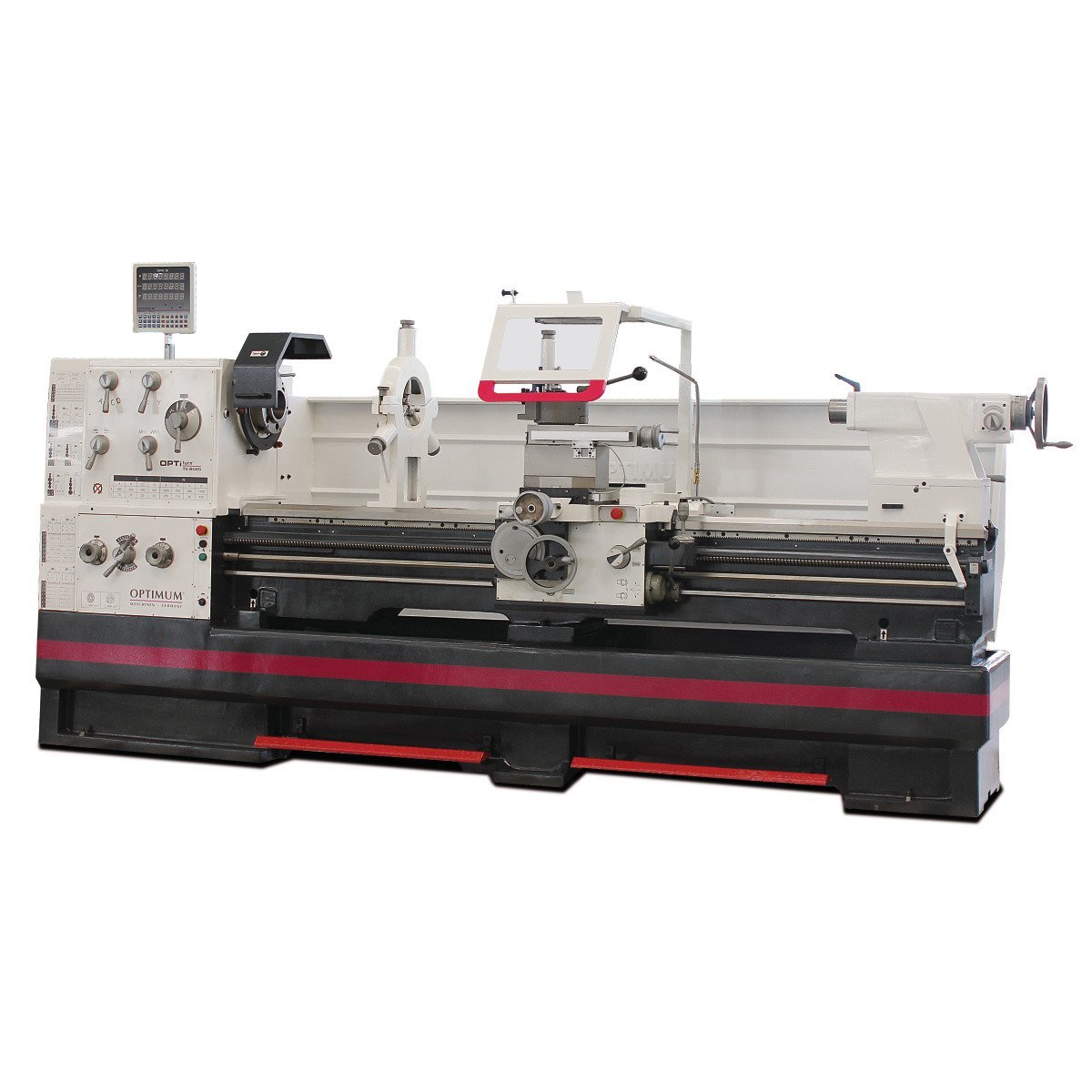

Leit- und Zugspindeldrehmaschine Optimum OPTIturn TH 8020D
Artikelnummer:4030635035487
EAN:4030635035487
Hersteller ID:3462230
zeichnen sich durch hohe Flexibilität, Präzision und Wirtschaftlichkeit aus. Mit digitaler Positionsanzeige DPA 31 Plus und Schnellwechsel-Stahlhalter
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
- Spindelaufnahme Camlock DIN ISO 702-2 Nr. 8
- Leitspindelabdeckung
- Präzise gearbeiteter Schlitten
- Alle Führungen durch Keilleisten nachstellbar
- Rechts-/Linkslauf am Bettschlitten über Schaltspindel schaltbar
- Zweikanalige Sicherheitselektronik
- Verstellbereich Oberschlitten ± 90°
- Getrieberäder leichtgängig, gehärtet und geschliffen mit 2 nachstellbaren Präzisionskegelrollenlagern gelagert
- Übersichtliche Wahlhebel zum Schalten der Vorschubgeschwindigkeiten
- Geschlossene Bauweise des Schnellschalt-Vorschubgetriebe
- Zahnräder und Wellen gehärtet und geschliffen im Ölbad in Präzisionslagern laufend
- Handräder entkoppelt und geprüft nach EN 23125
- Sicherheitshandräder mit Ausrückfunktion in der X-Achse
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
- Sicherheitsendschalter mit zwangsöffnenden Kontakten
- Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
- Zentralschmierung im Bettschlitten
- Not-Halt-Schlagschalter, Motorschutzschalter, abschließbarer Hauptschalter
- LED Maschinenlampe
- Energiekette für schonende Leitungs- und Schlauchführung
- Not-Halt Einrichtung mit Fußbetätigung
- Kühlmitteleinrichtung mit separaten Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
- Elektrische Motorbremse mit schneller Nothalt - bei normalem Betrieb schneller Halt ohne Nachlauf
- Elektrik mit Siemens Komponenten
- Schnellwechsel-Stahlhalter SWH 9-D
- 1 Stahlhalter 41 x 180 Typ D für Vierkantmeißel 32 mm
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Feststehende Lünette Durchlass max. Ø 150 mm
- Mitlaufende Lünette Durchlass max. Ø 130 mm
- Maschinenleuchte
- Reduzierhülse MK 5 / MK 7
- Feste Zentrierspitze MK 5
- Feste Zentrierspitze MK 5, legiert
- Schnellwechsel-Stahlhalter 9-D
- Stahlhalter 41 x 180 Typ D für Vierkantmeißel
- Wechselräder-Satz
- Qualitätsöl beiliegend
- Bedienwerkzeug
- Marke:
- Optimum
- EAN:
- 4030635035487
- Spindelaufnahme:
- Camlock DIN ISO 702-2 Nr. 8
- Anzahl der Drehzahlbereiche:
- 16
- Digitale Positionsanzeige:
- DPA 31 Plus
- Reitstockaufnahme:
- MK 5
- Anzahl der Steigungen Metrisch:
- 54
- Anzahl der Vorschübe längs:
- 25
- Anzahl der Steigungen Zoll:
- 60
- Anzahl der Steigungen Diametral Pitch:
- 42
- Anzahl der Steigungen Modulgewinde:
- 46
- Anzahl der Vorschübe plan:
- 25
- Steigung Diametral Pitch:
- 7/8 - 160
- Erläuterung zu Eilgang:
- max. 5 min (30 min. Pause)
- Spitzenweite:
- 2.050 mm
- Anschlussspannung:
- 400 V
- Spindelbohrung:
- 105 mm

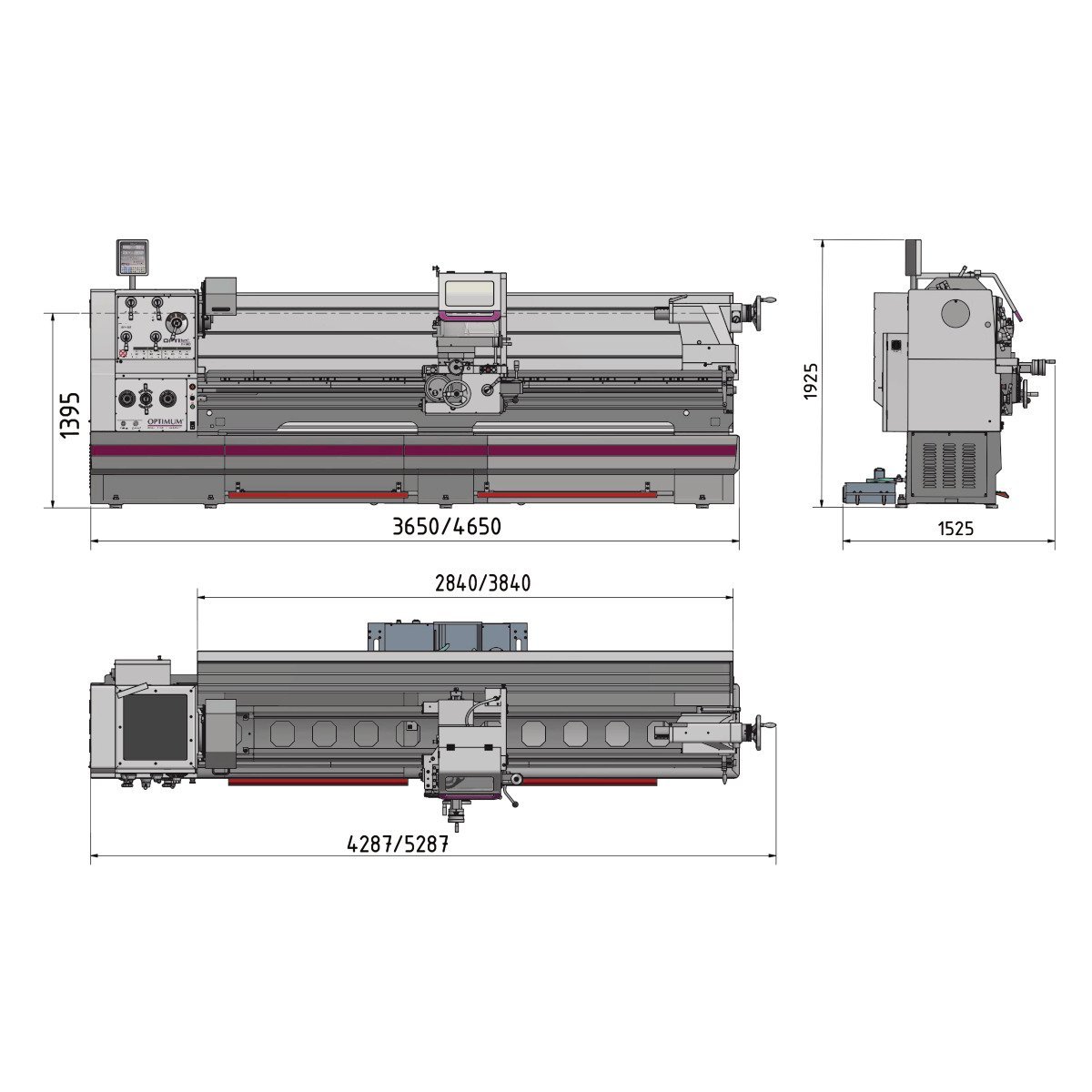

- Länge (Produkt) ca.:
- 4287 mm
- Breite/Tiefe (Produkt) ca.:
- 1525 mm
- Höhe (Produkt) ca.:
- 1925 mm
- Gewicht (Netto) ca.:
- 3455 kg
- Netzfrequenz:
- 50 Hz
- Leistung Antriebsmotor:
- 11 kW
- Gesamt Anschlusswert:
- 12 kW
- Drehzahlbereich:
- 25 – 1600 min¯¹
- Spitzenhöhe:
- 400 mm
- Umlaufdurchmesser über Planschlitten:
- 570 mm
- Bettbreite:
- 400 mm
- Stahlhalter Aufnahmehöhe max.:
- 32 mm
- Reitstock Pinolenhub:
- 235 mm
- Steigung Metrisch:
- 0,45 – 120 mm/U
- Verfahrweg Oberschlitten:
- 230 mm
- Verfahrweg Planschlitten:
- 368 mm
- Verfahrweg Bettschlitten:
- 1.965 mm
- Vorschubbereich längs:
- 0,044 – 1,48 mm/U
- Umlaufdurchmesser über Maschinenbett:
- 800 mm
- Drehlänge in der Bettbrücke:
- 250 mm
- Kühlschmiermittelsystem Leistung Kühlmittelpumpe:
- 150 W
- Reitstock Pinolendurchmesser:
- 90 mm
- Steigung Zoll:
- 80 – 7/16 Gg/1"
- Vorschubbereich plan:
- 0,022 – 0,74 mm/U
- Spindelkonus:
- Ø 113 (Kegel 1:20) mm
- Umlaufdurchmesser in der Bettbrücke:
- 1.035 mm
- Steigung Modulgewinde:
- 0,25 – 60 mm/U
- Traglast:
- 1,4 t/m
- Eilgang Geschwindigkeit:
- 3.800 mm/min
- Alternative Produktnummer:
- 4030635035487
- Herstellerinformation:
- Optimum Maschinen Germany GmbH, Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, DE, +49 951 96 555 800, info@optimum-maschinen.de, +49 951 96 555 800, info@optimum-maschinen.de
