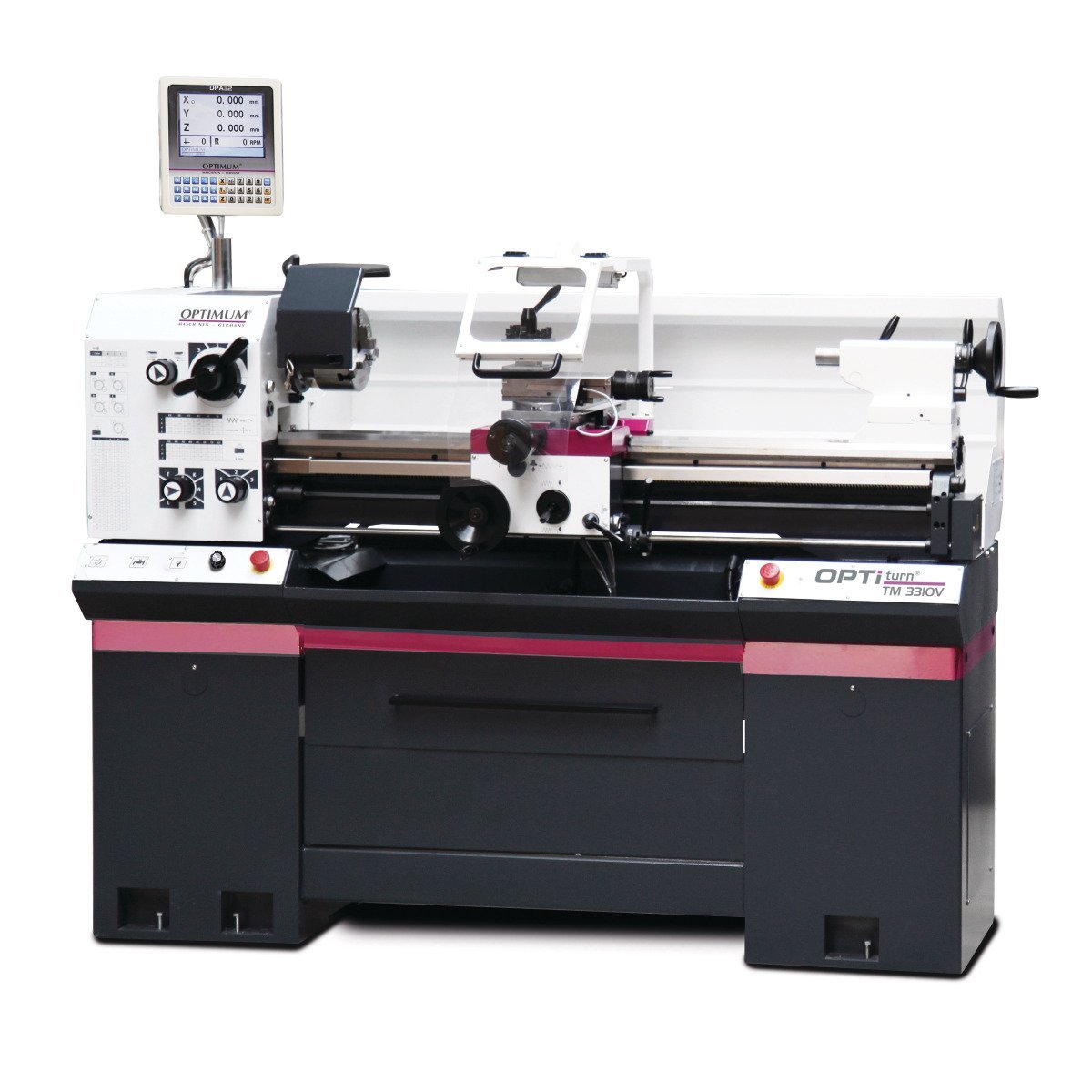

Leit- und Zugspindeldrehmaschine Optimum OPTIturn TM 3310V
Artikelnummer:4030635044618
EAN:4030635044618
Hersteller ID:3403027

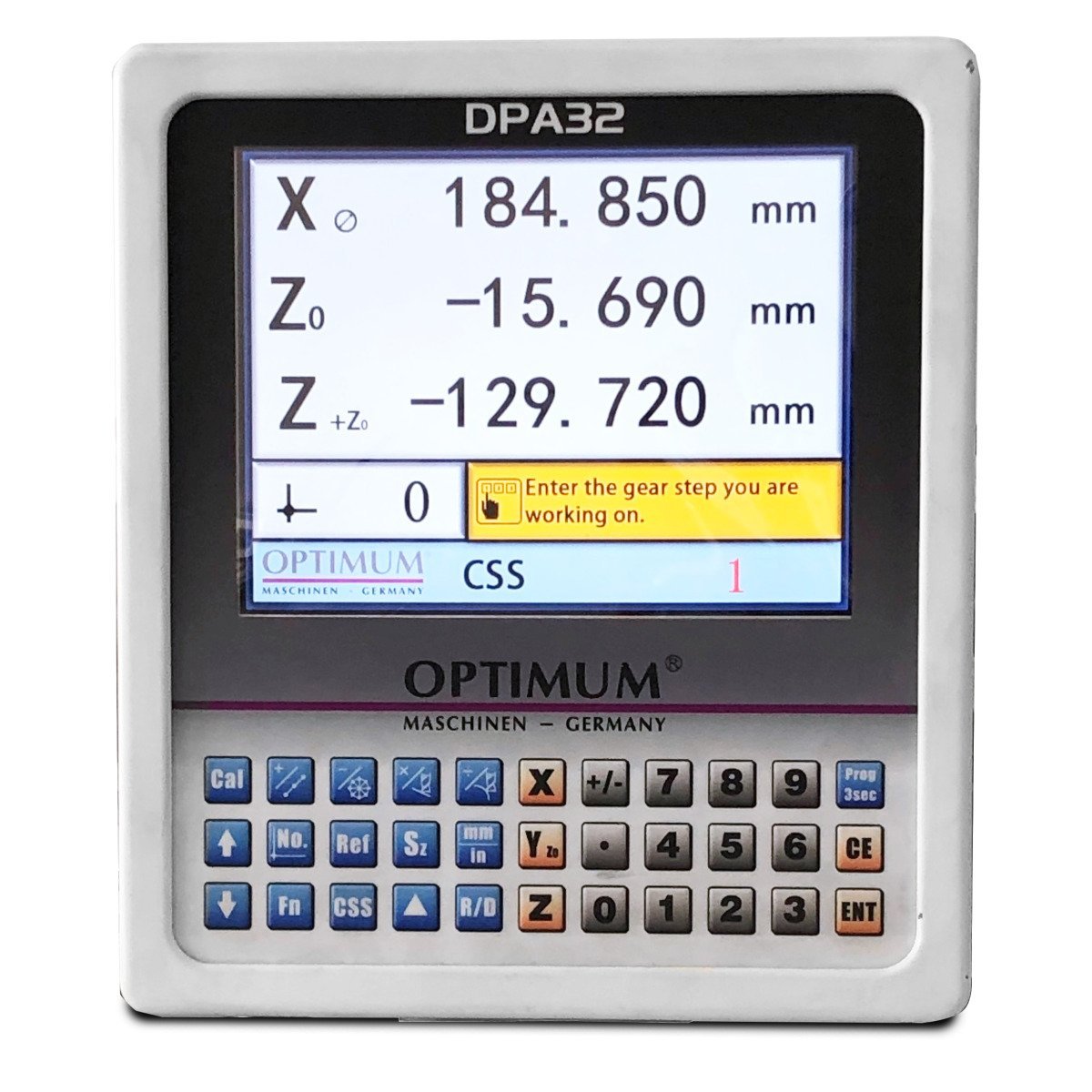

überzeugt durch stabile Konstruktion und einfache Handhabung. Mit digitaler Positionsanzeige DPA 32
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Präzise gearbeiteter Schlitten
- DC 24 Volt – Elektrik
- Motorschutzschalter
- Hauptmotor elektrisch gebremst
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
- Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
- Gehärtete Hauptspindel in nachstellbaren, präzisen Kegelrollenlagern gelagert
- Rechts-/Linkslauf am Bettschlitten schaltbar
- Zweikanaliger Sicherheitselektronik
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
- Sicherheitshandräder mit Ausrückfunktion nach EN23125 in der X- und Z- Achse
- Schaltstange am Bettschlitten zur Auswahl für Längs- oder Planvorschub
- Schalter mit Lebenszyklusberechnung geprüft nach EN ISO 13849
- Maschinenunterbau in stabiler Stahl-Konstruktion
- Vierfach-Stahlhalter
- Not-Halt-Schlagschalter rechts und links
- Schnittkonstante VSC
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Dreibacken-Drehfutter Ø 160 mm, Nr. 4
- Reduzierhülse MK 5 / MK 3
- Nicht mitlaufende Zentrierspitze MK 3
- Vierfach-Stahlhalter 16 mm
- Wechselzahnräder-Satz
- Maschinenunterbau
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
- Marke:
- Optimum
- EAN:
- 4030635044618
- Spindelkonus:
- MK 5
- Spindelaufnahme:
- Camlock DIN ISO 702-2 Nr. 4
- Digitale Positionsanzeige:
- DPA 32
- Reitstockaufnahme:
- MK 3
- Anzahl der Steigungen Metrisch:
- 29
- Anzahl der Vorschübe längs:
- 24
- Anzahl der Vorschübe plan:
- 32
- Spitzenweite:
- 1.000 mm
- Anschlussspannung:
- 400 V
- Spindelbohrung:
- 38 mm
- Länge (Produkt) ca.:
- 1760 mm
- Breite/Tiefe (Produkt) ca.:
- 745 mm
- Höhe (Produkt) ca.:
- 1590 mm
- Gewicht (Netto) ca.:
- 470 kg
- Netzfrequenz:
- 50 Hz
- Leistung Antriebsmotor:
- 1,5 kW
- Drehzahlbereich:
- 14 – 2800 min¯¹
- Anzahl der Drehzahlbereiche:
- 6 Stufen
- Spitzenhöhe:
- 165 mm
- Umlaufdurchmesser über Planschlitten:
- 216 mm
- Stahlhalter Aufnahmehöhe max.:
- 16 mm
- Reitstock Pinolenhub:
- 100 mm
- Steigung Metrisch:
- 0,4 – 10 mm/U
- Verfahrweg Oberschlitten:
- 90 mm
- Verfahrweg Planschlitten:
- 168 mm
- Verfahrweg Bettschlitten:
- 850 mm
- Vorschubbereich längs:
- 0,02 – 0,4 mm/U
- Umlaufdurchmesser über Maschinenbett:
- 330 mm
- Reitstock Pinolendurchmesser:
- 38 mm
- Steigung Zoll:
- 56 – 4 Gg/1"
- Vorschubbereich plan:
- 0,01 – 0,2 mm/U
- Alternative Produktnummer:
- 4030635044618
- Herstellerinformation:
- Optimum Maschinen Germany GmbH, Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, DE, +49 951 96 555 800, info@optimum-maschinen.de, +49 951 96 555 800, info@optimum-maschinen.de
