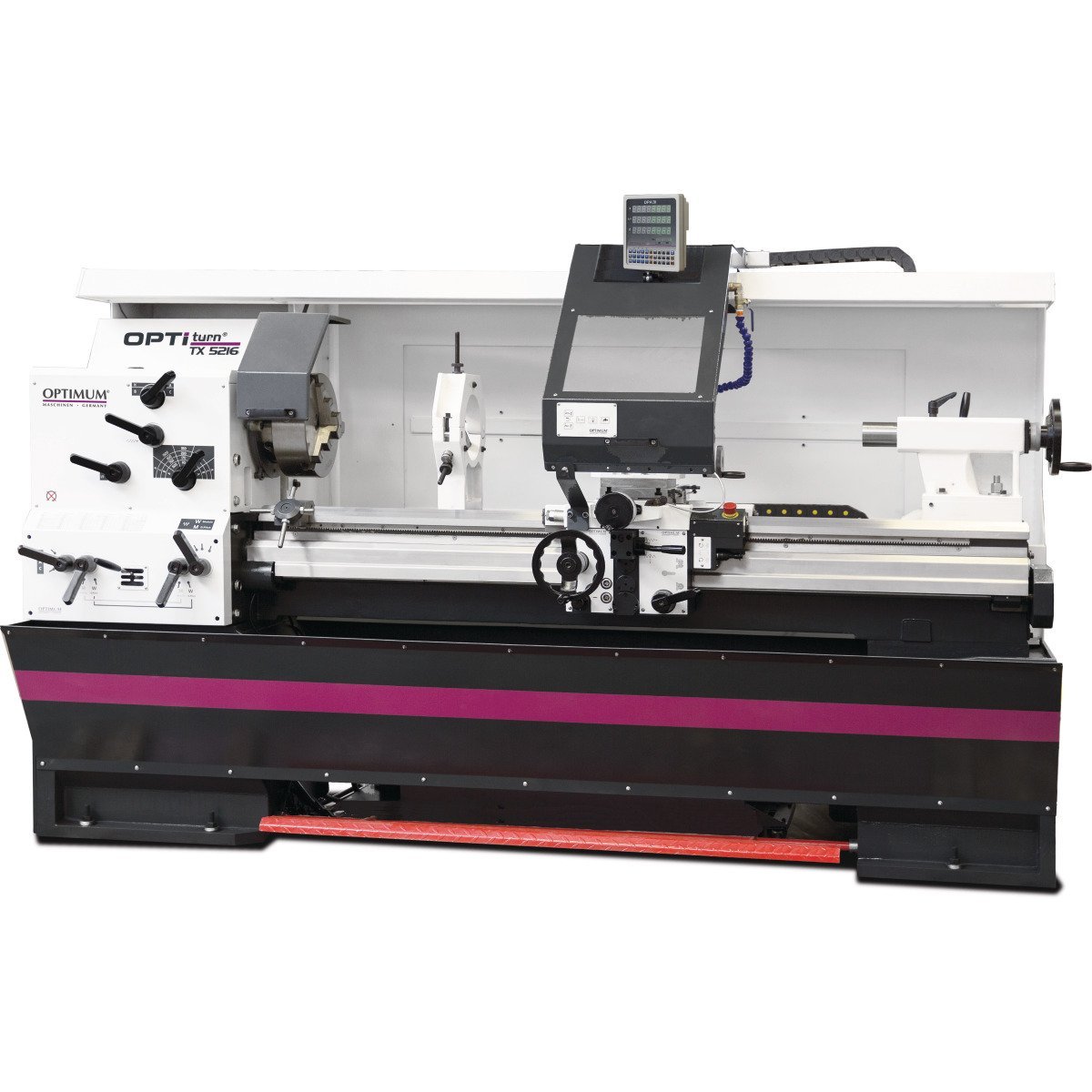

Leit- und Zugspindeldrehmaschine Optimum OPTIturn TX 5216 - DPA 32-3
Artikelnummer:4030635047503
EAN:4030635047503
Hersteller ID:3432442
erfüllt höchste Anforderungen in technischer Ausstattung und Präzision
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Maschinenbett aus stark verripptem Guss
- Einteiliger Maschinenunterbau aus Stahl
- Hohe Steifigkeit des Spindelstockgehäuses durch stark verrippten 25GG-Guss
- Präzise gearbeiteter Schlitten
- Wellen auf Nadellagern, alle Komponenten werden im Ölbad geschmiert
- Bettführungen gehärtet und präzisionsgeschliffen

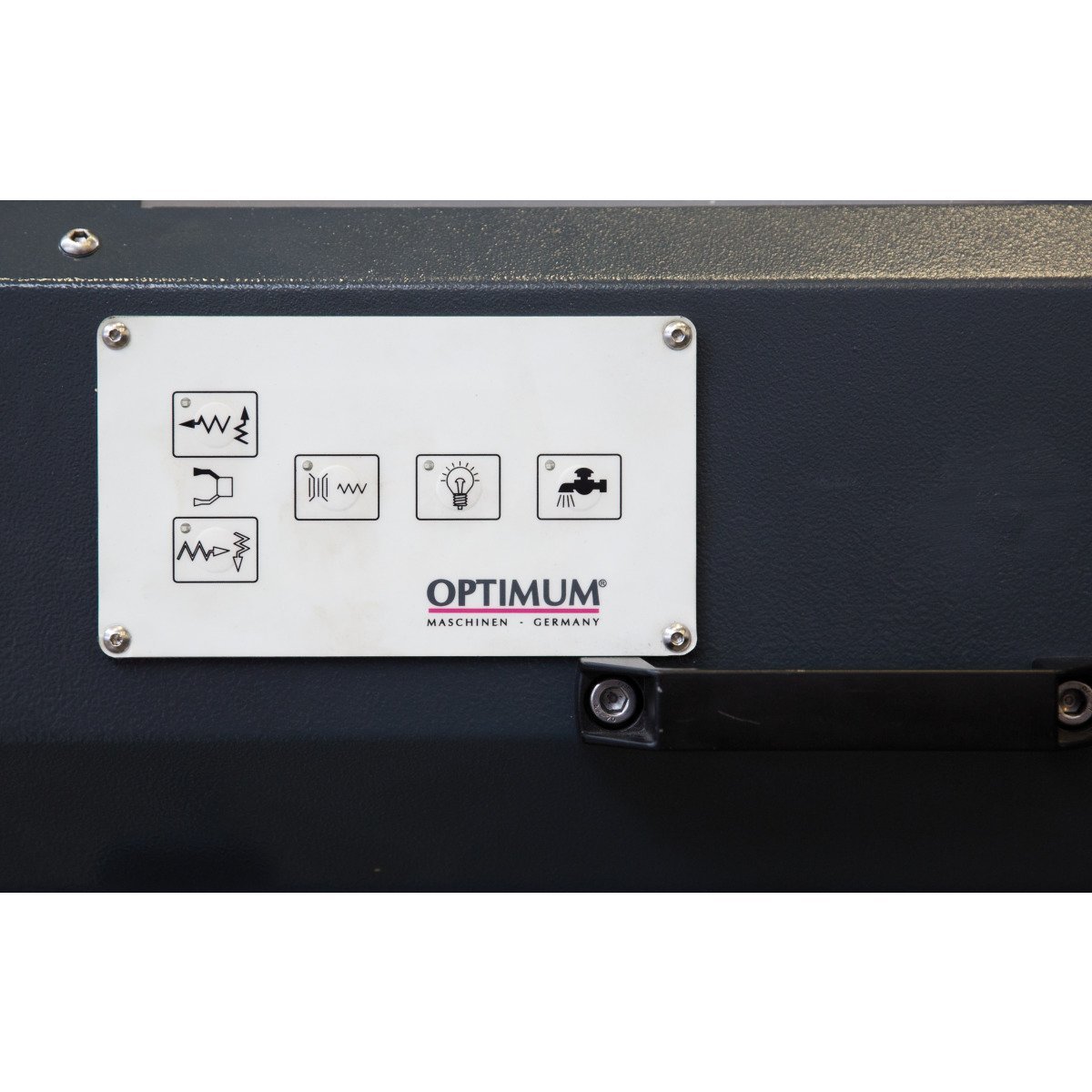

- Alle elektronischen Bedienelemente zentral zu erreichen
- Alle Zahnräder des Vorschubgetriebes aus gehärtetem Stahl
- Handräder entkoppelt und geprüft nach EN 23125

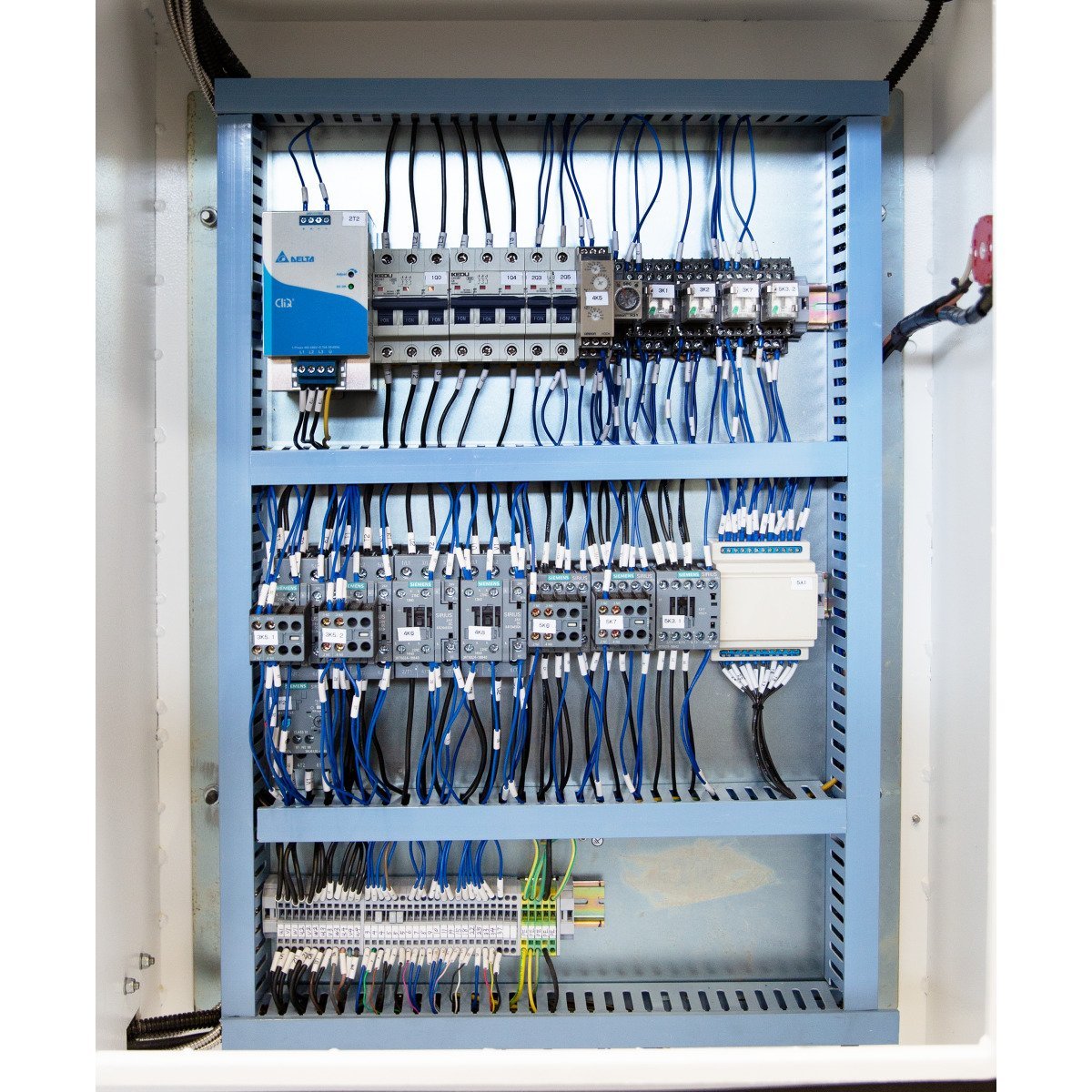

- Zweikanalige Sicherheitselektronik
- Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
- Komplette Leit- und Zugspindelabdeckung
- Komplette Ausleuchtung des Arbeitsraumes
- Gehärtete und geschliffene Planspindel gewährleistet enorme Genauigkeit und Haltbarkeit
- Durch die große Zerspanleistung ist eine hohe Spanabnahme bei der Schruppbearbeitung kein Problem
- Verriegelbarer Späneschutz verfährt mit dem Bettschlitten mit integrierter Positionsanzeige und Kühlmittelschlauch, manuell verschiebbar
- Servicefreundliche herausnehmbare Rückwand
- Keine Wechselräder nötig
- Mit Sicherheitsvorrichtung gegen gleichzeitigen Betrieb von Gewindeschneid- und Vorschubmechanismus
- Elektronisch gebremster Motor
- Elektronische Vorschubabschaltung der Z-Achse
- Elektrische Positionsabschaltung mit Vierfach Positionsanschlag
- Kühlmitteleinrichtung mit separatem Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
- Dreibacken-Drehfutter im Standard Lieferumfang
- Große Spindelborung
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Dreibacken-Drehfutter
- Reduzierhülse MK 7/MK 5
- Feste Zentrierspitze MK 5 lang
- Feste Zentrierspitze MK 5 kurz

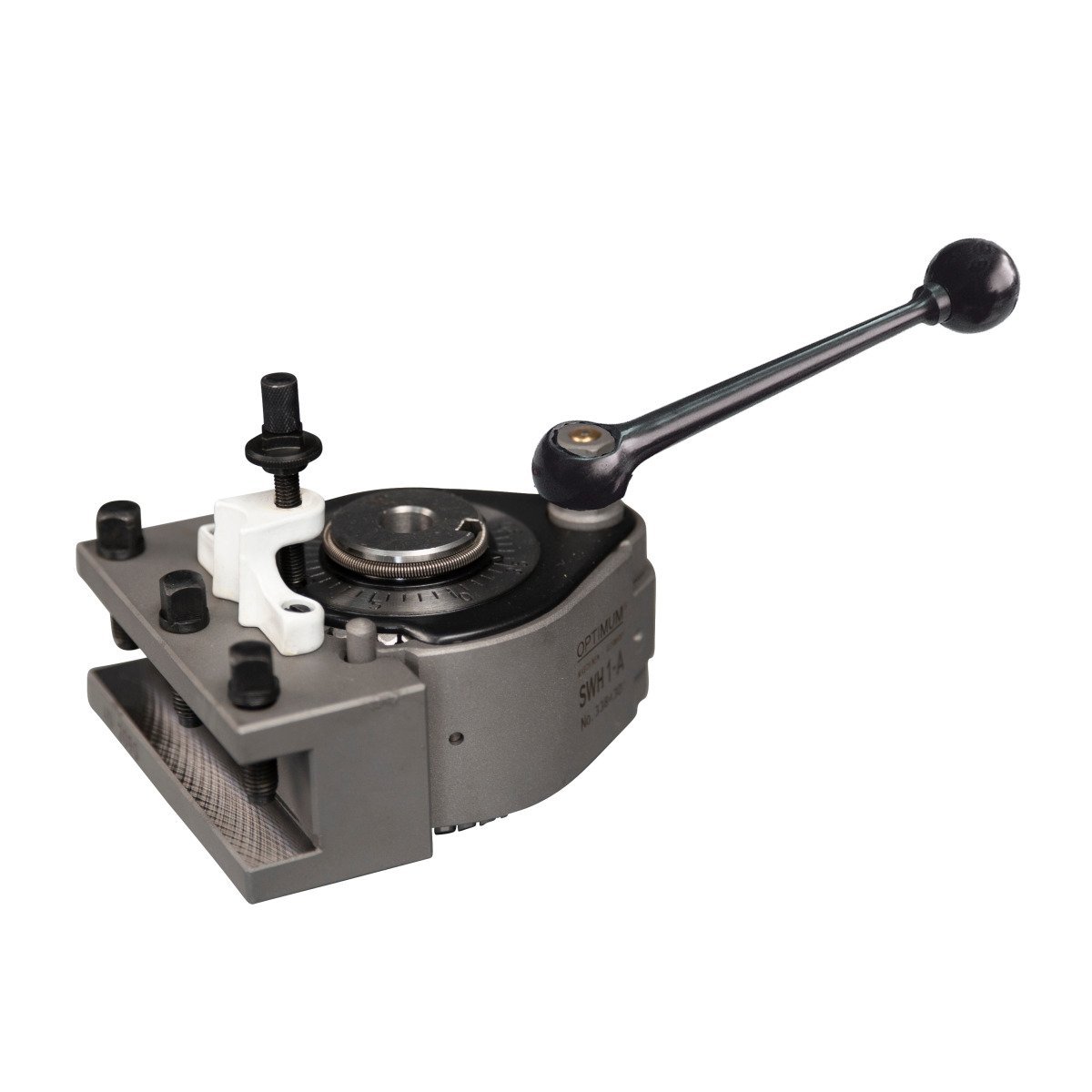

- Schnellwechsel-Stahlhalter SWH 7-C (TX 5216)
- Schnellwechsel-Stahlhalter SWH 7-C (TX 6222)
- Stahlhalter 25 x 120 Typ D für Vierkantmeißel
- Bedienwerkzeug
- Marke:
- Optimum
- EAN:
- 4030635047503
- Spindelkonus:
- MK7
- Spindelaufnahme:
- Camlock DIN ISO 702-2 Nr. 8
- Anzahl der Drehzahlbereiche:
- 12

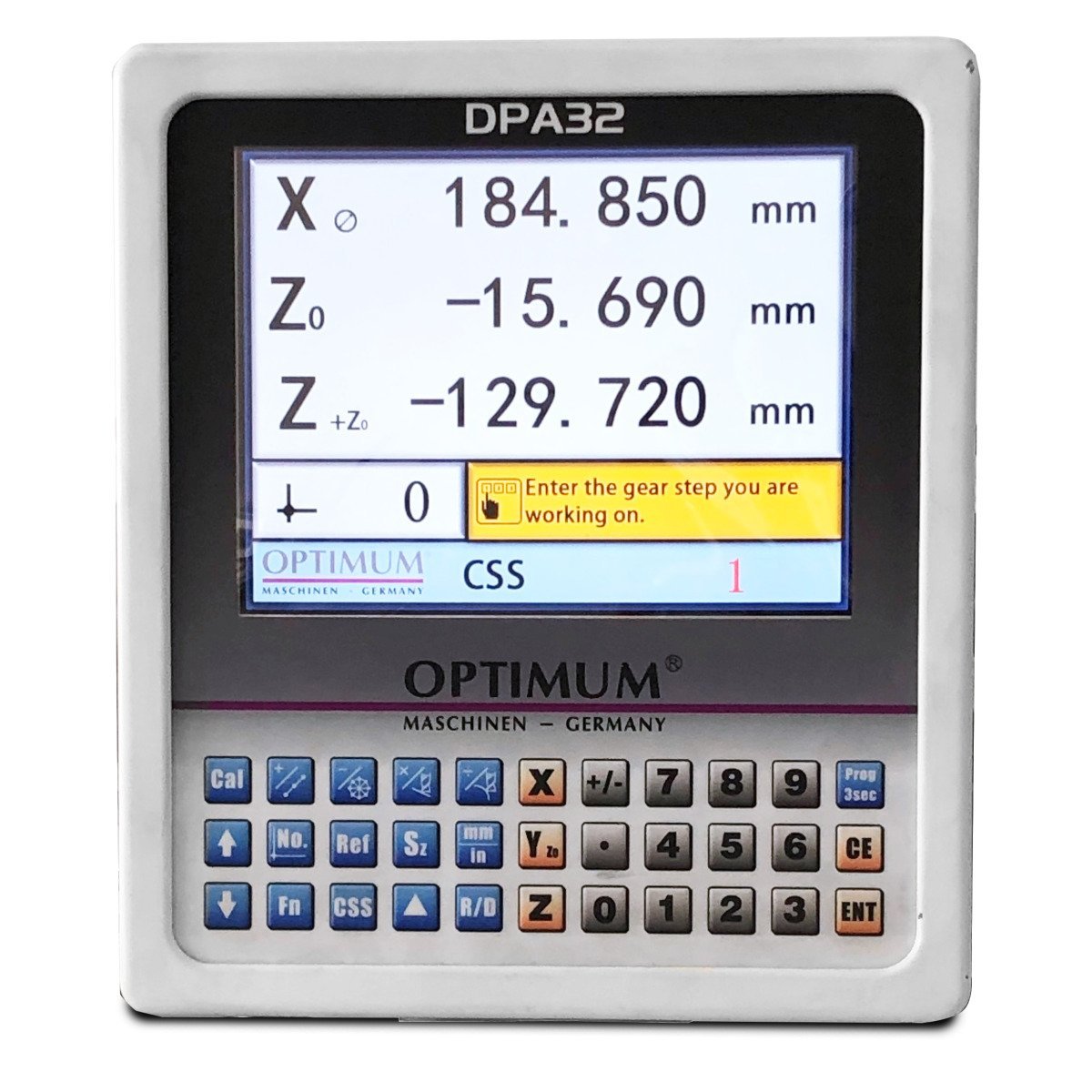

- Digitale Positionsanzeige:
- DPA 32
- Reitstockaufnahme:
- MK5
- Anzahl der Steigungen Metrisch:
- 55
- Anzahl der Vorschübe längs:
- 55
- Anzahl der Steigungen Zoll:
- 55
- Anzahl der Steigungen Diametral Pitch:
- 55
- Anzahl der Steigungen Modulgewinde:
- 55
- Anzahl der Vorschübe plan:
- 55
- Spitzenweite:
- 1.600 mm
- Anschlussspannung:
- 400 V
- Spindelbohrung:
- 80 mm
- Länge (Produkt) ca.:
- 3016 mm
- Breite/Tiefe (Produkt) ca.:
- 1270 mm
- Höhe (Produkt) ca.:
- 2217 mm
- Gewicht (Netto) ca.:
- 2470 kg
- Netzfrequenz:
- 50 Hz
- Leistung Antriebsmotor:
- 5,5 kW
- Gesamt Anschlusswert:
- 6,1 kW
- Drehzahlbereich:
- 30 – 1500 min¯¹
- Spitzenhöhe:
- 260 mm
- Umlaufdurchmesser über Planschlitten:
- 324 mm
- Bettbreite:
- 350 mm
- Reitstock Pinolenhub:
- 180 mm
- Steigung Metrisch:
- 0,5 – 15 mm/U
- Verfahrweg Oberschlitten:
- 170 mm
- Verfahrweg Planschlitten:
- 350 mm
- Verfahrweg Bettschlitten:
- 1.400 mm
- Vorschubbereich längs:
- 0,05 – 1,5 mm/U
- Umlaufdurchmesser über Maschinenbett:
- 520 mm
- Drehlänge in der Bettbrücke:
- 780 mm
- Kühlschmiermittelsystem Leistung Kühlmittelpumpe:
- 100 W
- Reitstock Pinolendurchmesser:
- 72 mm
- Steigung Zoll:
- 60 – 2 Gg/1"
- Steigung Diametral Pitch:
- 120 – 4 Gg/π
- Steigung Modulgewinde:
- 0,25 – 7,5 mm x π
- Vorschubbereich plan:
- 0,025 – 0,75 mm/U
- Alternative Produktnummer:
- 4030635047503
- Herstellerinformation:
- Optimum Maschinen Germany GmbH, Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, DE, +49 951 96 555 800, info@optimum-maschinen.de, +49 951 96 555 800, info@optimum-maschinen.de
