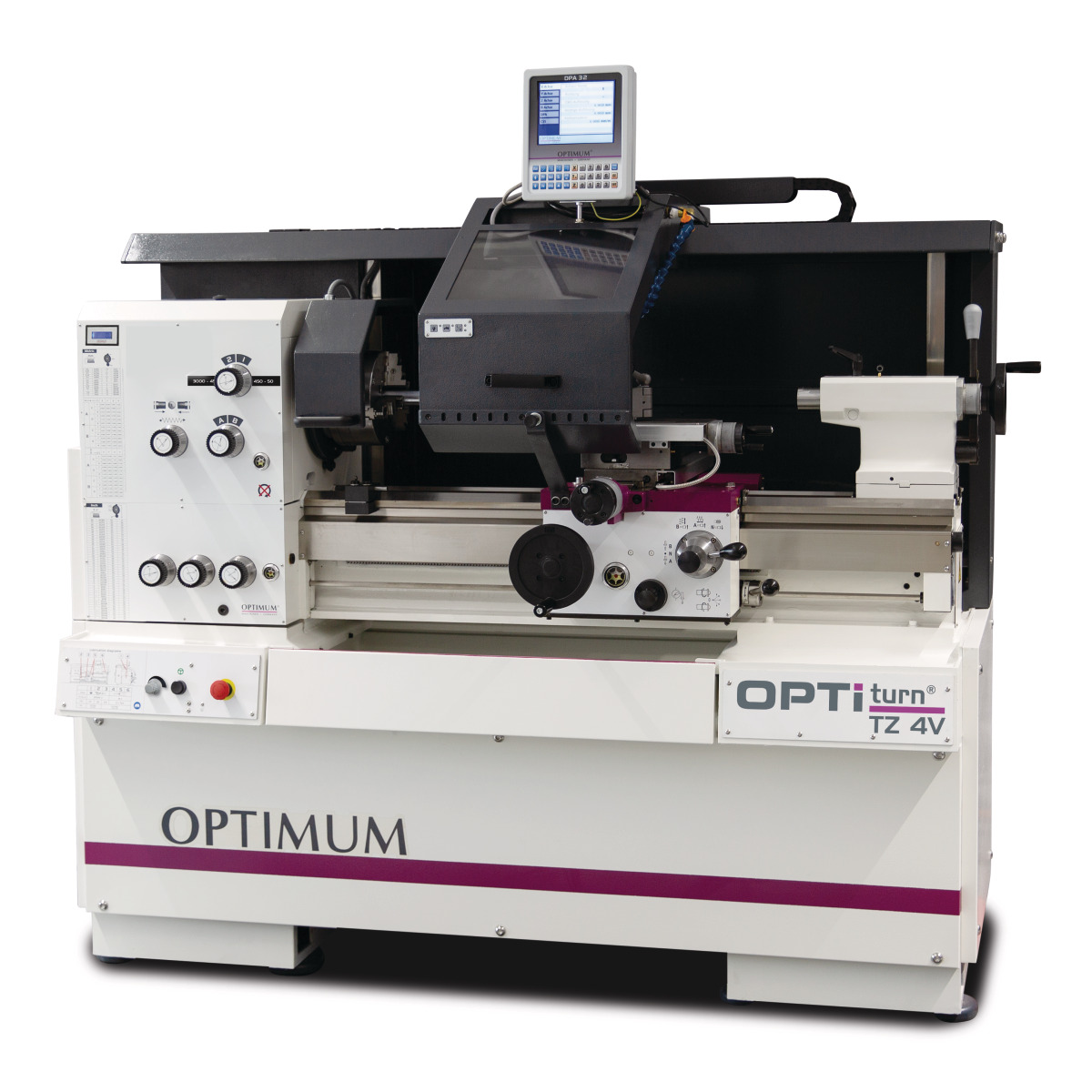

Optimum Präzisions Leit- und Zugspindeldrehmaschine OPTIturn TZ 4V
mit elektronisch regelbarem Antrieb und digitaler Positionsanzeige DPA 32
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:

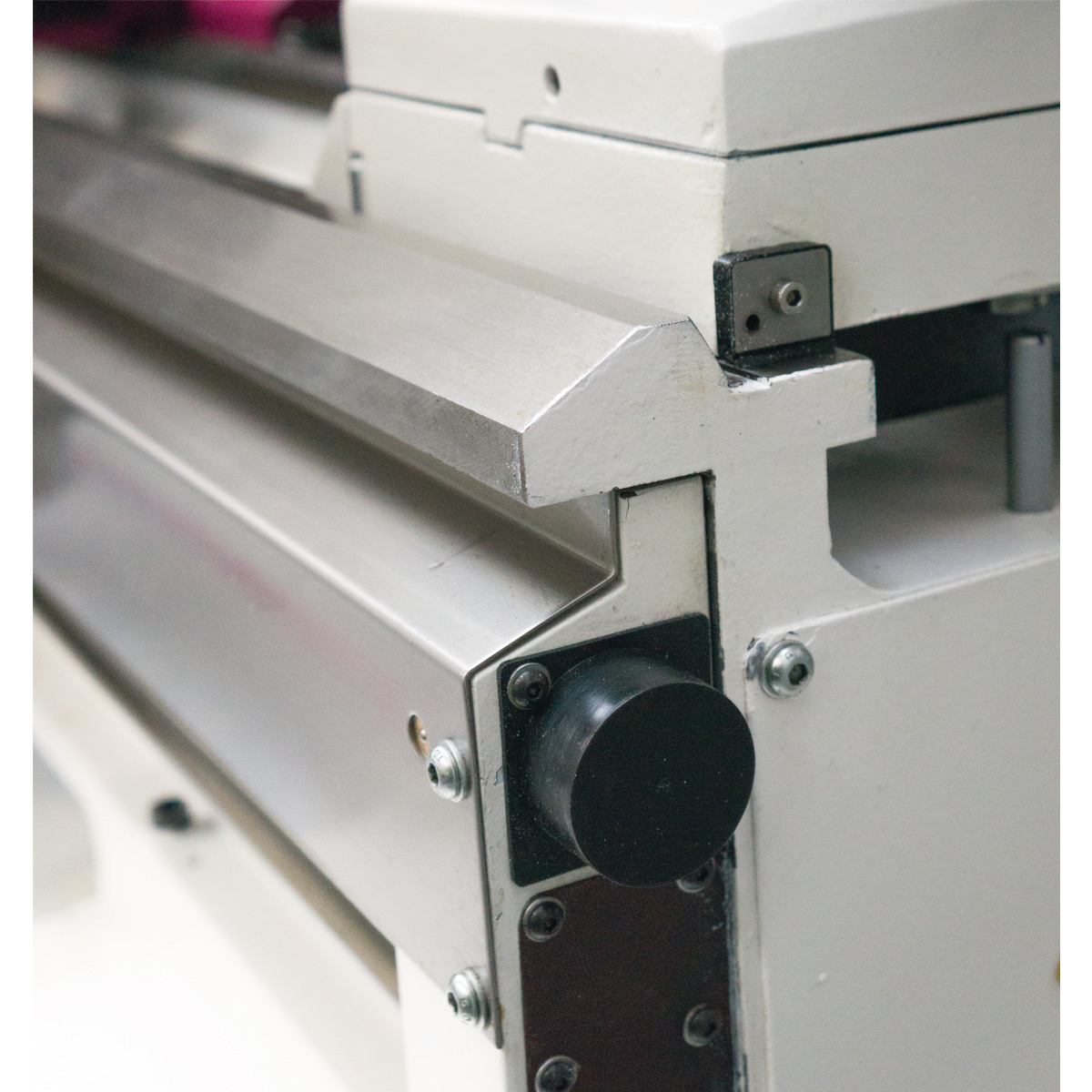

- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Motorschutzschalter
- Schaltschrank mit 24 V DC Netzteil
- Teilverkleidung mit mitgeführtem, groß dimensioniertem Späneschutz

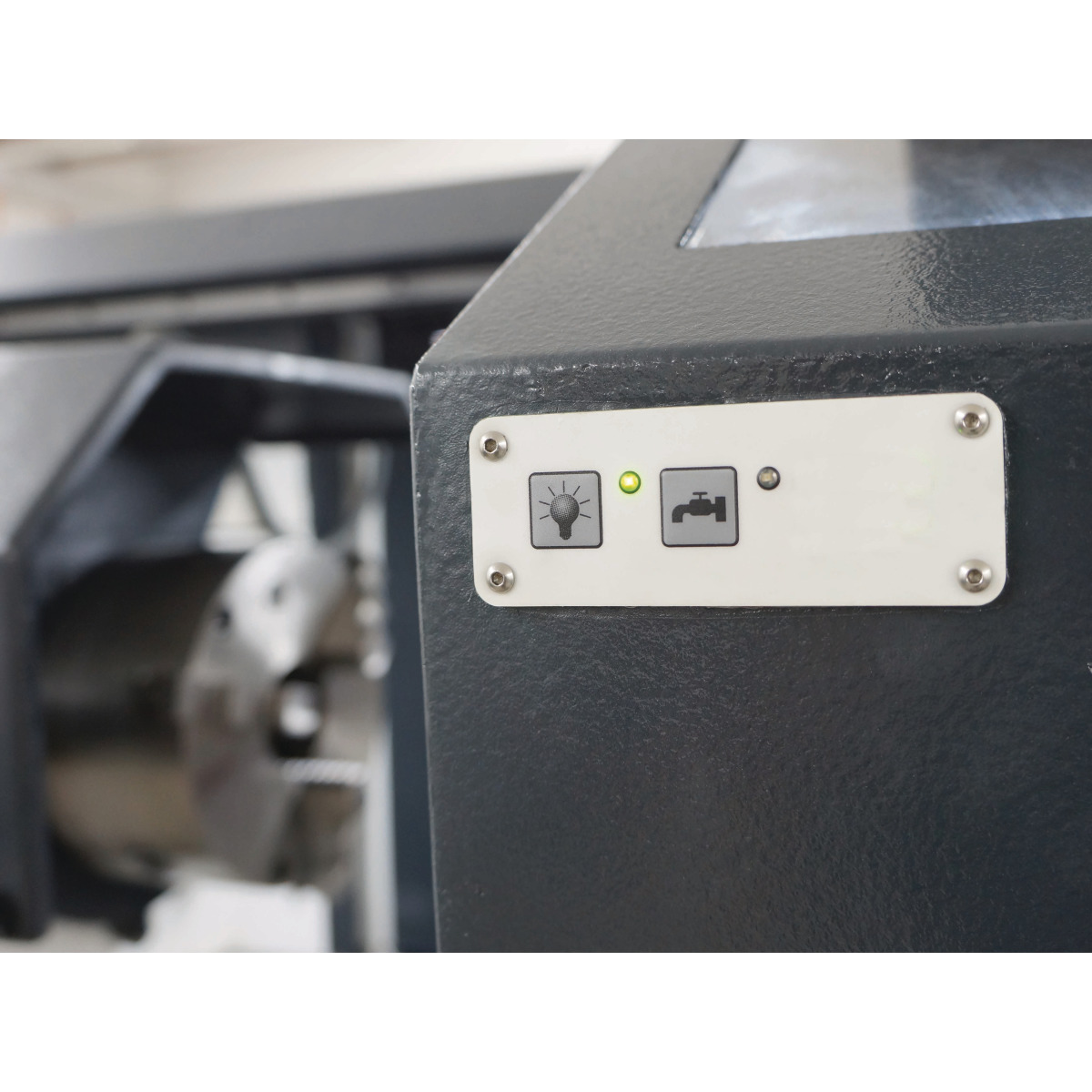

- Späneschutz mit integrierter Positionsanzeige, Kühlmittelschlauch und zusätzlichem Bedienfeld
- Zweikanalige Sicherheitselektronik
- Sicherheitshandräder mit Ausrückfunktion in der X- und Z-Achse
- Plan- und Oberschlittenspindel ist gehärtet und geschliffen und über geteilte Spindelmutter nachstellbar
- Leit- und Zugspindelabdeckung
- Feingestufter Vorschub- und Gewindeschneidbereich
- Energiekette für schonende Leitungs-und Schlauchführung
- In der Maschine montiert befinden sich die Standard Zahnräder für metrische Gewindesteigungen und Modulgewinde. Wechselräder für Zoll- und D.P Gewinden optional erhältlich
- Schalter mit Lebenszyklusberechnung geprüft nach EN ISO 13849
- Entkoppelte Handräder geprüft nach EN 23125
- Verringerung der Abbremszeit der Hauptspindel durch Energierückspeisung
- Nach vorne ausziehbare Spänewanne
- Kühlmitteleinrichtung
- Schnellwechsel-Stahlhalter SWH 5-B
- Stahlhalter 25 x 120 Typ D für Vierkantmeißel 20 mm
- LED-Maschinenlampe zur kompletten Ausleuchtung des Arbeitsraumes
- Schnittkonstante VSC
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Feststehende Lünette Durchlass Ø 10 - Ø 130 mm
- Mitlaufende Lünette Durchlass Ø 10 - Ø 100 mm
- Adapter MK6-MK3
- Nicht mitlaufende Zentrierspitze MK3
- Nicht mitlaufende, jedoch temperaturbeständige
- Schnellwechsel-Stahlhalter SWH 5-B
- Stahlhalter 25x120 TypD für Vierkantmeißel 20 mm
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
- Drehfutter nicht vergessen
- Marke:
- Optimum
- EAN:
- 4030635047558
- Norm:
- DIN EN 55011
- Betriebsart:
- S6
- Spindelkonus:
- MK 6
- Spindelaufnahme:
- DIN ISO 702-1 Nr. 5 Form A2
- EMV-Klasse:
- C3
- Anzahl der Drehzahlbereiche:
- 2

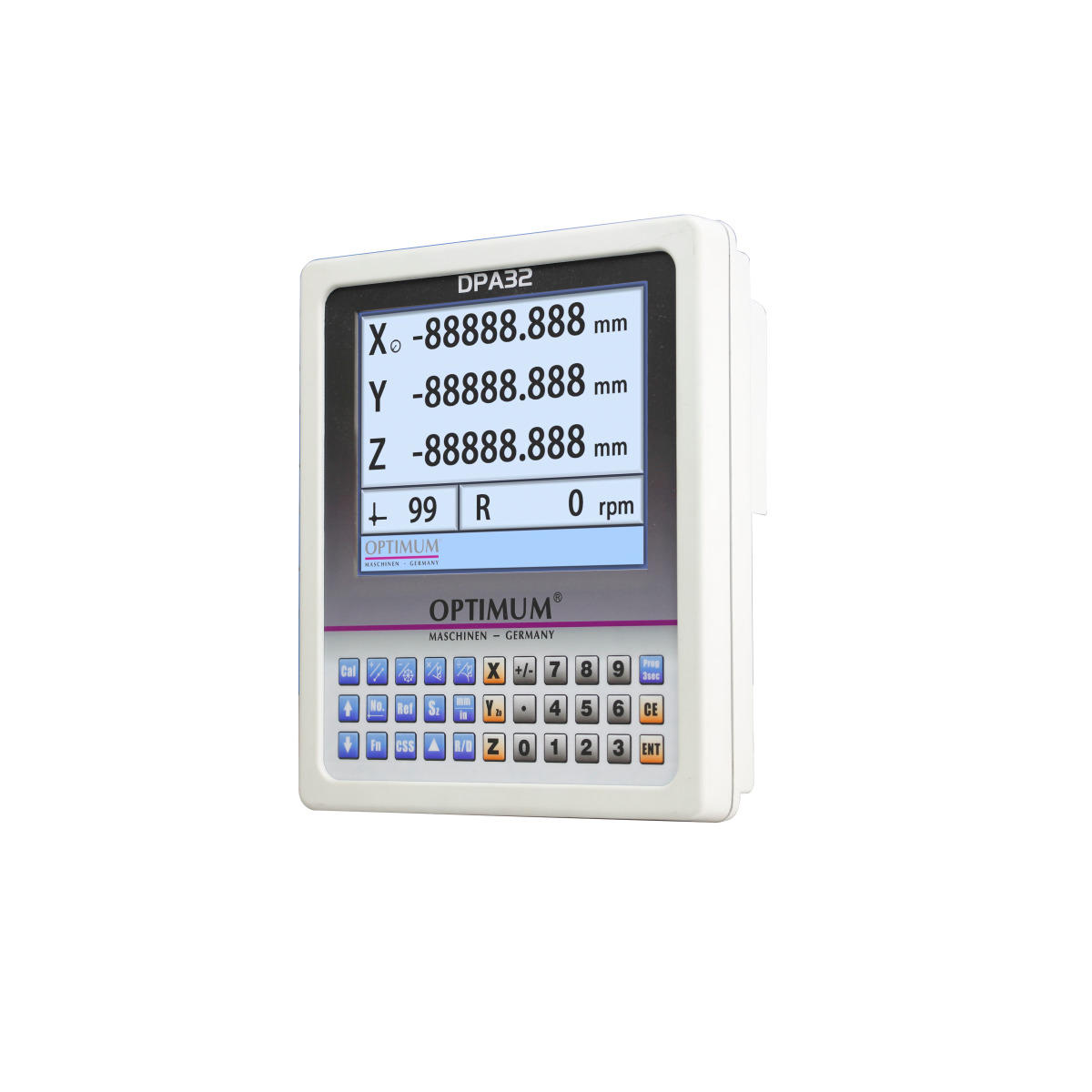

- Digitale Positionsanzeige:
- DPA 32
- Reitstockaufnahme:
- MK 3
- Anzahl der Steigungen Metrisch:
- 36
- Anzahl der Vorschübe längs:
- 48
- Anzahl der Steigungen Zoll:
- 42
- Anzahl der Steigungen Diametral Pitch:
- 33
- Anzahl der Steigungen Modulgewinde:
- 44
- Anzahl der Vorschübe plan:
- 48
- Antriebsmotor Stufen:
- 2
- Spitzenweite:
- 800 mm
- Anschlussspannung:
- 400 V
- Spindelbohrung:
- 52 mm
- Einschaltdauer:
- 60 %

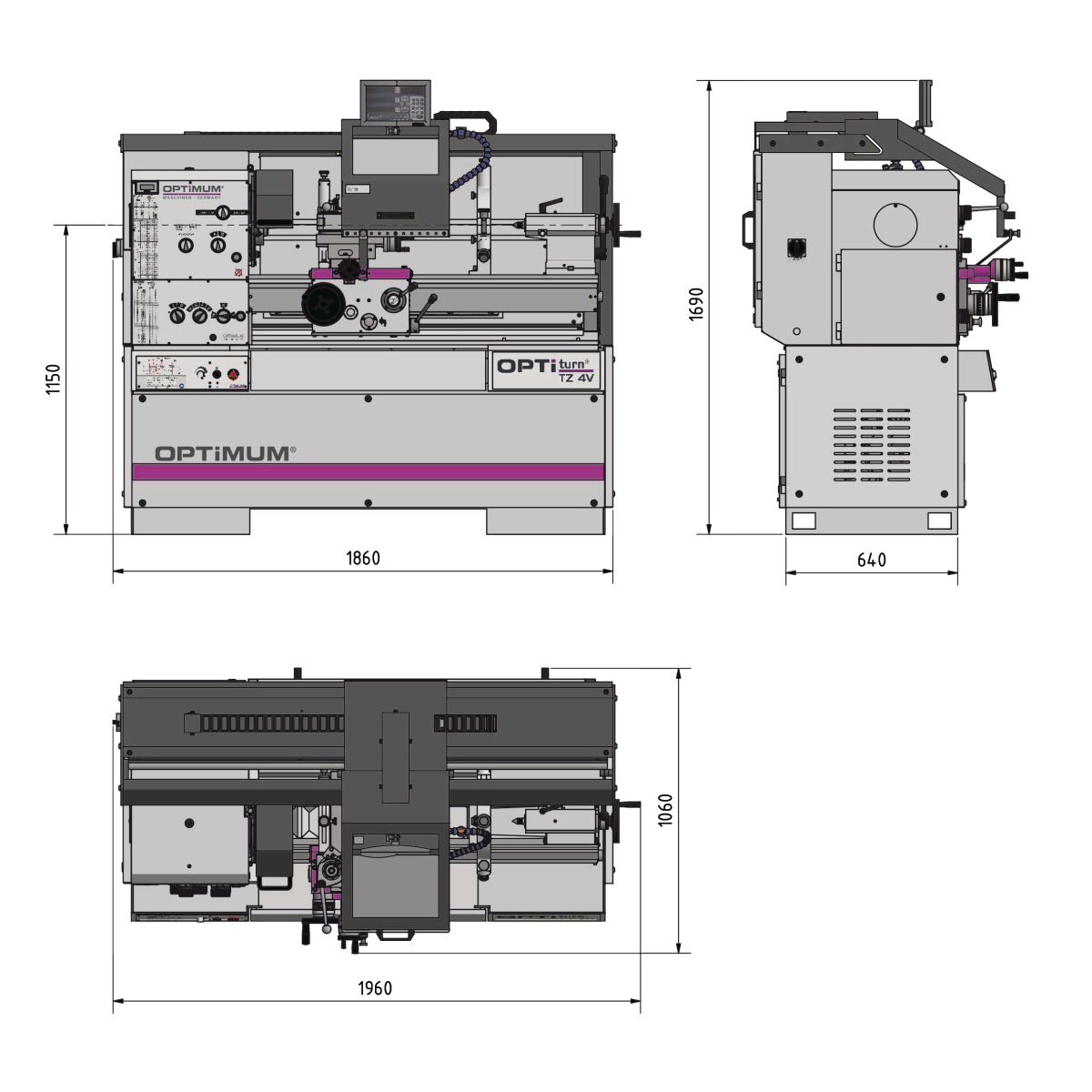

- Länge (Produkt) ca.:
- 1960 mm
- Breite/Tiefe (Produkt) ca.:
- 1060 mm
- Höhe (Produkt) ca.:
- 1690 mm
- Gewicht (Netto) ca.:
- 1250 kg
- Netzfrequenz:
- 50 Hz
- Drehzahlbereich:
- 50 – 3000 min¯¹
- Spitzenhöhe:
- 200 mm
- Umlaufdurchmesser über Planschlitten:
- 245 mm
- Bettbreite:
- 260 mm
- Reitstock Pinolenhub:
- 110 mm
- Steigung Metrisch:
- 0.2 - 14 mm/U
- Verfahrweg Oberschlitten:
- 112 mm
- Verfahrweg Planschlitten:
- 212 mm
- Verfahrweg Bettschlitten:
- 800 mm
- Vorschubbereich längs:
- 0.0263 - 1.8416 mm/U
- Umlaufdurchmesser über Maschinenbett:
- 400 mm
- Reitstock Pinolendurchmesser:
- 50 mm
- Steigung Zoll:
- 80 - 1 Gg/1"
- Steigung Diametral Pitch:
- 3 – 200 Gg/π
- Vorschubbereich plan:
- 0.0133 - 0.9321 mm/U
- Steigung Modulgewinde:
- 0.1 - 7 mm/U
- Kühlschmiermittelsystem Leistung Kühlmittelpumpe:
- 0.125 kW
- Kühlschmiermittelsystem Tankinhalt:
- 20 l
- Abgabeleistung (Motorleistung):
- 5,5 kW
- Art der generierten Daten:
- Nutzungsdaten
- Format der generierten Daten:
- Gängige, maschinenlesbare Formate wie z.B. JSON
- Datenmenge:
- Bis zu 5 MB
- Datengenerierung kontinuierlich in Echtzeit:
- Ja
- Datenspeicherort:
- Auf dem Gerät
- Datenzugriff:
- Über physische Schnittstellen
- Weitere Informationen:
- In Bedienungsanleitung oder unter info@stuermer-maschinen.de
- Herstellerbezeichnung:
- TZ 4V
- Alternative Produktnummer:
- 3432247
- Herstellerinformation:
- Stürmer Maschinen GmbH, Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, DE, +49951965550, info@stuermer-maschinen.de, +49951965550, info@stuermer-maschinen.de
