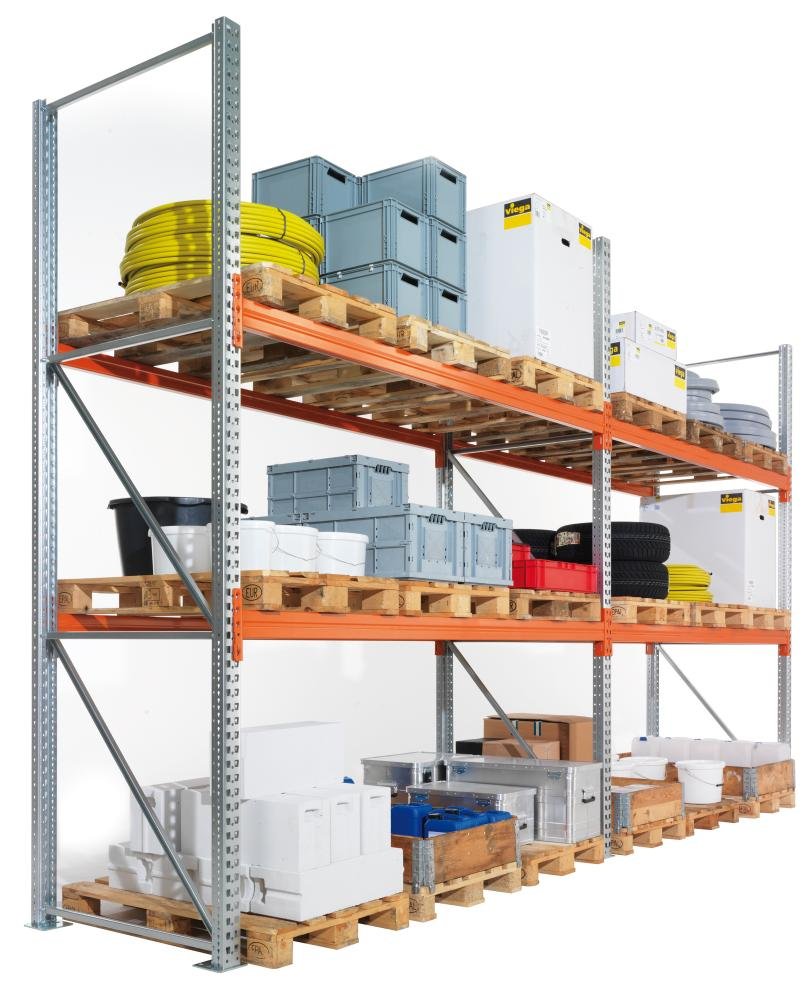

Palettenregal MULTIPAL B5655xT1100xH3300 mm leichte Ausführung Fachlast 1480kg
META MULTIPAL 2000 Komplettregal „leicht“ für Palettengewichte bis 500 kg
Dieses Palettenregalsystem eignet sich für die Lagerung von leichten bis mittelschweren Paletten oder Stückgut.
• Grundregal + Anbauregal, für Palettengewichte bis 500 kg
• Unmontierte Ständerrahmen/Einzelkomponenten.
• Längs- und Quereinlagerung möglich
• Besonders standfest durch Fachwerkverstrebungen in den Rahmen
• Hohe Stabilität durch geschlossene Kastenprofile
• Rahmenhöhe: 3300 mm
• Rahmentiefe: 1100 mm
• Maße (HxBxT): 3300x5655x1100 mm
• Feldlast: bis 7500 kg
• Fachlast: bis 1480 kg (Werte gelten ab 4 Feldern)
• Holmlänge: 2700 mm
• Oberfläche:
• Ständer: sendzimirverzinkt, optional RAL 5010 enzianblau
• Holme: RAL 2001 rotorange
• Fachwerk: sendzimirverzinkt
• Raster Höhenverstellung: 50 mm
• Aussteifung: Holme
• Lieferumfang: 3 Ständer, 8 Holme
• Lieferumfang:
Grundregal: 2 Ständer inklusive Bodenanker, Holme gemäß Angebot
Anbauregal: 1 Ständer inklusive Bodenanker, Holme gemäß Angebot
Planungshinweis:
Gesamtbreite:
Grundregal = Holmlänge + 170 mm
Anbauregal = Holmlänge + 85 mm
Gesamttiefe = Rahmentiefe
Sicherheitshinweis:
Die Fachlasten gelten bei gleichmäßiger Lastverteilung. Zusätzliche Fachebenen sind bis zur max. Feldlast möglich. Die angegebenen Fach- und Feldlasten gelten für Regaleinheiten mit mindestens 4 Regalfeldern und jeweils mindestens 2 Holmebenen.
Technische Bestimmungen zum Aufbau eines Palettenregals:
• Außenständer müssen mind. 500 mm höher als die oberste Lagerebene sein
• Durchfahrten und Überbauten müssen mit einer geschlossenen Ebene versehen sein
• Die lichte Durchgangshöhe muss mind. 2000 mm betragen
• Bei Palettenabständen von weniger als 100 mm im Doppelregal, müssen Durchschubsicherungen eingeplant werden
• Bei Außenständern und Duchfahrten müssen Rammschutzecken montiert werden
• Bei frei im Raum stehenden Einzelregalen müssen Gitterrückwände eingeplant werden
• Betongüte: mindestens C 20/25 nach DIN 1045, Betonstärke mindestens 200 mm
• An jeder Regalanlage sind Traglastschilder anzubringen
Hersteller: META-Regalbau GmbH & Co. KG, Eichenkamp, 59759 Arnsberg, DE, +4929329570, infometa@JLU.de
Dieses Palettenregalsystem eignet sich für die Lagerung von leichten bis mittelschweren Paletten oder Stückgut.
• Grundregal + Anbauregal, für Palettengewichte bis 500 kg
• Unmontierte Ständerrahmen/Einzelkomponenten.
• Längs- und Quereinlagerung möglich
• Besonders standfest durch Fachwerkverstrebungen in den Rahmen
• Hohe Stabilität durch geschlossene Kastenprofile
• Rahmenhöhe: 3300 mm
• Rahmentiefe: 1100 mm
• Maße (HxBxT): 3300x5655x1100 mm
• Feldlast: bis 7500 kg
• Fachlast: bis 1480 kg (Werte gelten ab 4 Feldern)
• Holmlänge: 2700 mm
• Oberfläche:
• Ständer: sendzimirverzinkt, optional RAL 5010 enzianblau
• Holme: RAL 2001 rotorange
• Fachwerk: sendzimirverzinkt
• Raster Höhenverstellung: 50 mm
• Aussteifung: Holme
• Lieferumfang: 3 Ständer, 8 Holme
• Lieferumfang:
Grundregal: 2 Ständer inklusive Bodenanker, Holme gemäß Angebot
Anbauregal: 1 Ständer inklusive Bodenanker, Holme gemäß Angebot
Planungshinweis:
Gesamtbreite:
Grundregal = Holmlänge + 170 mm
Anbauregal = Holmlänge + 85 mm
Gesamttiefe = Rahmentiefe
Sicherheitshinweis:
Die Fachlasten gelten bei gleichmäßiger Lastverteilung. Zusätzliche Fachebenen sind bis zur max. Feldlast möglich. Die angegebenen Fach- und Feldlasten gelten für Regaleinheiten mit mindestens 4 Regalfeldern und jeweils mindestens 2 Holmebenen.
Technische Bestimmungen zum Aufbau eines Palettenregals:
• Außenständer müssen mind. 500 mm höher als die oberste Lagerebene sein
• Durchfahrten und Überbauten müssen mit einer geschlossenen Ebene versehen sein
• Die lichte Durchgangshöhe muss mind. 2000 mm betragen
• Bei Palettenabständen von weniger als 100 mm im Doppelregal, müssen Durchschubsicherungen eingeplant werden
• Bei Außenständern und Duchfahrten müssen Rammschutzecken montiert werden
• Bei frei im Raum stehenden Einzelregalen müssen Gitterrückwände eingeplant werden
• Betongüte: mindestens C 20/25 nach DIN 1045, Betonstärke mindestens 200 mm
• An jeder Regalanlage sind Traglastschilder anzubringen
Hersteller: META-Regalbau GmbH & Co. KG, Eichenkamp, 59759 Arnsberg, DE, +4929329570, infometa@JLU.de
