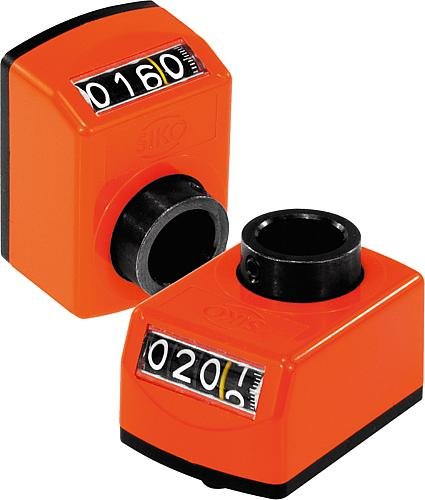

Kipp Positionsanzeiger

Werkstoff: Gehäuse Polyamid 6. Hohlwelle Stahl. Sichtfenster Kunststoff. Gewindestift Stahl. Ausführung: Gehäuse schlagfest. Hohlwelle brüniert. Gewindestift schwarz. Zahlenräder schwarz, Ziffern weiß. Bestellbeispiel: K0409.01002111 (Positionsanzeiger mit 1 mm Steigung, Komma an 2. Stelle von rechts, Einbaulage 1, Zählrichtung im Uhrzeigersinn steigend, Farbe orange) Hinweis: Positionsanzeiger ermöglichen das direkte Ablesen eingestellter Messwerte auf einen Blick. Außerdem ist der Anzeigewert pro Spindelumdrehung (entsprechende Spindelsteigung) wählbar, wobei die verschiedenen Anzeigewerte durch ein Übersetzungsgetriebe realisiert werden. Die Positionsanzeiger zeichnen sich durch ihre kleine Bauweise mit sehr deutlicher Anzeige und Feinablesung aus. Sie sind besonders für geringe Spindelabstände und kleine Wellendurchmesser geeignet und besitzen eine Drehmomentabstützung, die in der Gegenseite in einer Bohrung abgesteckt wird. ** Bei 1. Stern Einbaulage und bei 2. Stern Zählrichtung angeben. (Siehe Bestellbeispiel "Einbaulage, Zählrichtung"). Auf Anfrage: – Zählwerkabdeckung aus Mineralglas – Edelstahl Antriebswelle – Axialdichtung (staubdicht) – Vibrationsschutz Zubehör: – Reduzierhülse K0412 – Zwischenplatte K0413 – Montageplatte K0414 Technische Daten: – Zählwerk bestehend aus 4 Dekaden + Feinablesung – Ziffernhöhe ca. 6 mm – Hohlwellen-Ø 14 H7 mm – temperaturbeständig bis 80 °C – öl- und lösungsmittelbeständig
