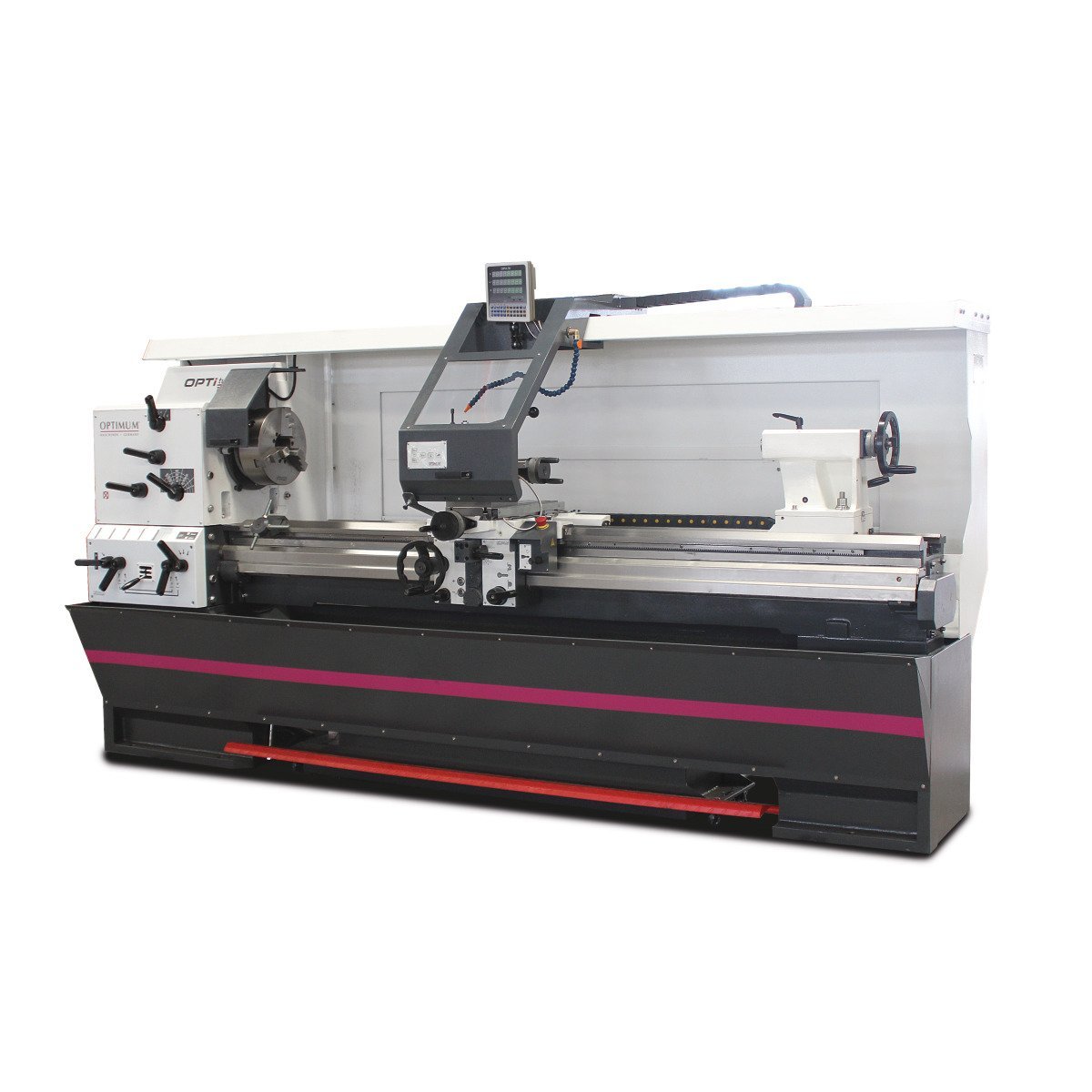

Präzisions-Leit- und Zugspindeldrehmaschine Optimum OPTIturn TX 6222 - DPA 32
Artikelnummer:4030635047527
EAN:4030635047527
Hersteller ID:3432462
erfüllt höchste Anforderungen in technischer Ausstattung und Präzision. Mit digitaler Positionsanzeige DPA 32-3
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Maschinenbett aus stark verripptem Guss
- Einteiliger Maschinenunterbau aus Stahl
- Hohe Steifigkeit des Spindelstockgehäuses durch stark verrippten 25GG-Guss
- Alle Zahnräder des Vorschubgetriebes aus gehärtetem Stahl
- Wellen auf Nadellagern, alle Komponenten werden im Ölbad geschmiert
- Gehärtete und geschliffene Planspindel gewährleistet enorme Genauigkeit und Haltbarkeit
- Durch die große Zerspanleistung ist eine hohe Spanabnahme bei der Schruppbearbeitung kein Problem
- Servicefreundliche herausnehmbare Rückwand
- Energiekette für schonende Leitungs- und Schlauchführung
- Verriegelbarer Späneschutz verfährt mit dem Bettschlitten mit integrierte Positionsanzeige und Kühlmittelschlauch, manuell verschiebbar
- Entkoppelte Handräder geprüft nach EN 23125
- Zweikanaliger Rechts-Links Schalter geprüft nach EN 23125
- Keine Wechselräder nötig
- Schalter mit Lebenszyklusberechnung geprüft nach EN ISO 13849
- Mit Sicherheitsvorrichtung gegen gleichzeitigen Betrieb von Gewindeschneid- und Vorschubmechanismus
- Bettführungen gehärtet und präzisionsgeschliffen
- Elektronisch gebremster Motor
- Elektronische Vorschubabschaltung der Z-Achse
- Alle elektronischen Bedienelemente zentral zu erreichen
- Komplette Ausleuchtung des Arbeitsraumes
- Externer Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider
- Komplette Leit- und Zugspindelabdeckung
- Elektrische Positionsabschaltung mit Vierfach Positionsanschlag
- Dreibacken-Drehfutter im Standardlieferumfang
- Schnellwechsel-Stahlhalter SWH 7-C
- 1 Stahlhalter 32 x 130 Typ D für Vierkantmeißel 25 mm

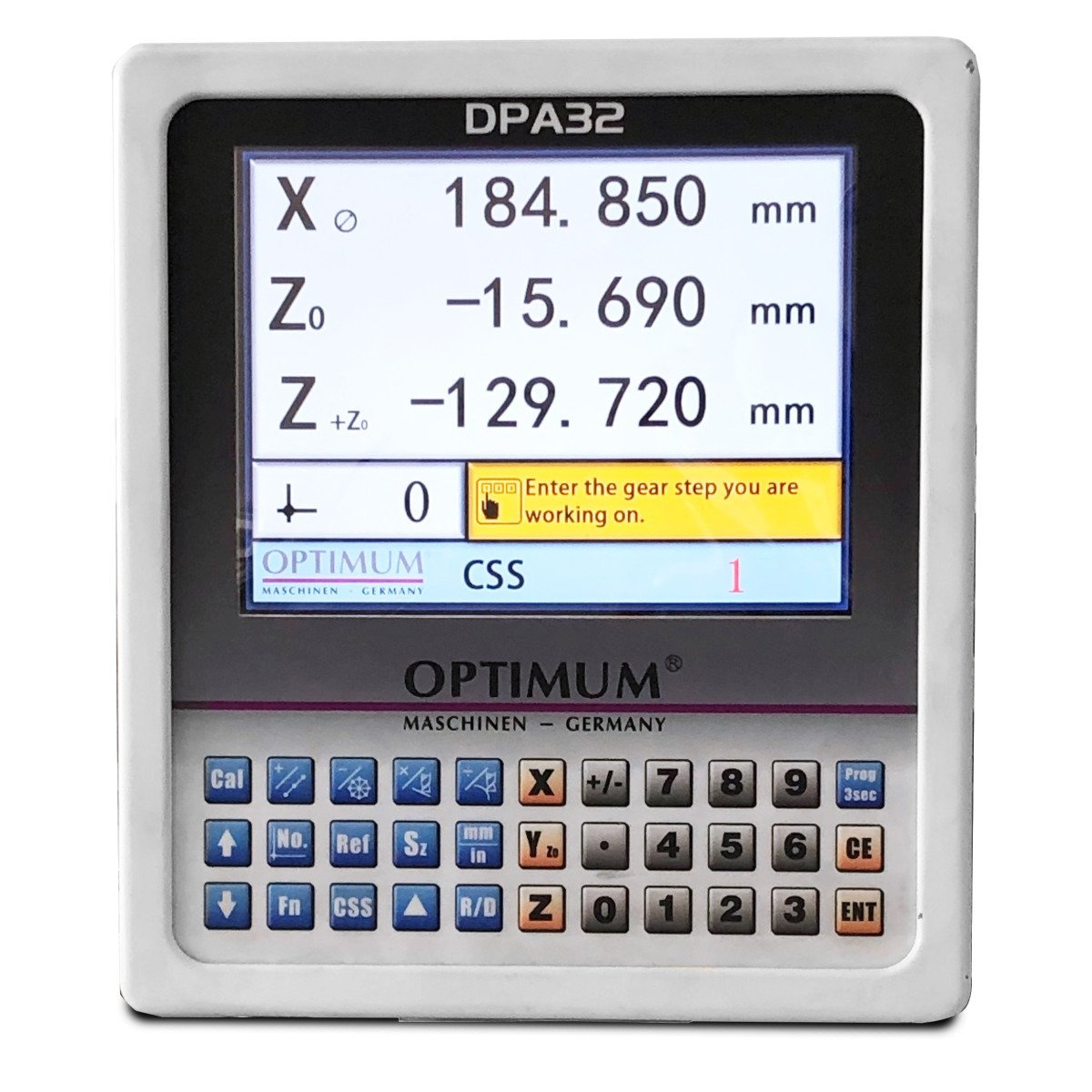

- Digitale Positionsanzeige DPA 32-3
TX 5216
- Große Spindelbohrung Ø 80 mm
TX 6222:
- Große Spindelbohrung Ø 105 mm
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Bedienwerkzeug
- Maschinenerstbefüllung mit Qualitätsöl
- Dreibacken-Drehfutter Ø 315 mm Camlock Nr. 8
- Zwei nicht mitlaufende Zentrierspitzen MK5 (kurz/lang)
- Schnellwechselhalter SWH 7-C
- Stahlhalter für Vierkantmeißel 32 x 130 Typ D
- Adapter Ø 113 mm-MK5
- Marke:
- Optimum
- EAN:
- 4030635047527
- Spindelaufnahme:
- Camlock DIN ISO 702-2 Nr. 8
- Anzahl der Drehzahlbereiche:
- 12
- Reitstockaufnahme:
- MK5
- Anzahl der Steigungen Metrisch:
- 55
- Anzahl der Vorschübe längs:
- 55
- Anzahl der Steigungen Zoll:
- 55
- Anzahl der Steigungen Diametral Pitch:
- 55
- Anzahl der Steigungen Modulgewinde:
- 55
- Anzahl der Vorschübe plan:
- 55
- Spitzenweite:
- 2.200 mm
- Anschlussspannung:
- 400 V
- Spindelbohrung:
- 105 mm

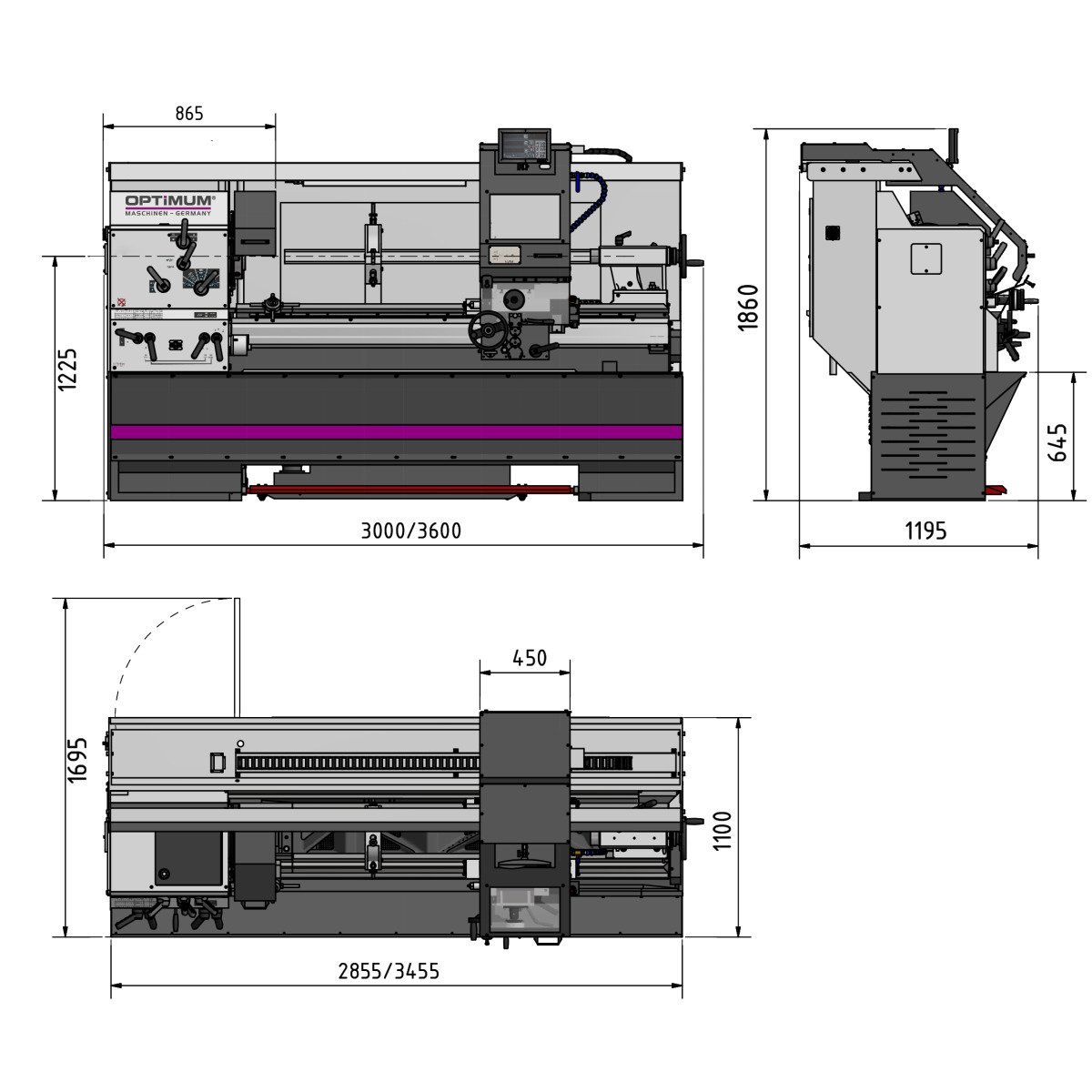

- Länge (Produkt) ca.:
- 3550 mm
- Breite/Tiefe (Produkt) ca.:
- 1200 mm
- Höhe (Produkt) ca.:
- 1830 mm
- Gewicht (Netto) ca.:
- 2800 kg
- Netzfrequenz:
- 50 Hz
- Leistung Antriebsmotor:
- 7,5 kW
- Gesamt Anschlusswert:
- 8,5 kW
- Drehzahlbereich:
- 40 – 1650 min¯¹
- Spitzenhöhe:
- 310 mm
- Umlaufdurchmesser über Planschlitten:
- 424 mm
- Bettbreite:
- 350 mm
- Reitstock Pinolenhub:
- 180 mm
- Steigung Metrisch:
- 0,5 – 15 mm/U
- Verfahrweg Oberschlitten:
- 170 mm
- Verfahrweg Planschlitten:
- 350 mm
- Verfahrweg Bettschlitten:
- 2.000 mm
- Vorschubbereich längs:
- 0,05 – 1,5 mm/U
- Umlaufdurchmesser über Maschinenbett:
- 620 mm
- Drehlänge in der Bettbrücke:
- 880 mm
- Kühlschmiermittelsystem Leistung Kühlmittelpumpe:
- 100 W
- Reitstock Pinolendurchmesser:
- 72 mm
- Steigung Zoll:
- 60 – 2 Gg/1"
- Steigung Diametral Pitch:
- 120 – 4 Gg/π
- Steigung Modulgewinde:
- 0,25 – 7,5 mm x π
- Vorschubbereich plan:
- 0,025 – 0,75 mm/U
- Spindelkonus:
- Ø 113 (Kegel 1:20) mm
- Alternative Produktnummer:
- 4030635047527
- Herstellerinformation:
- Optimum Maschinen Germany GmbH, Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, DE, +49 951 96 555 800, info@optimum-maschinen.de, +49 951 96 555 800, info@optimum-maschinen.de
