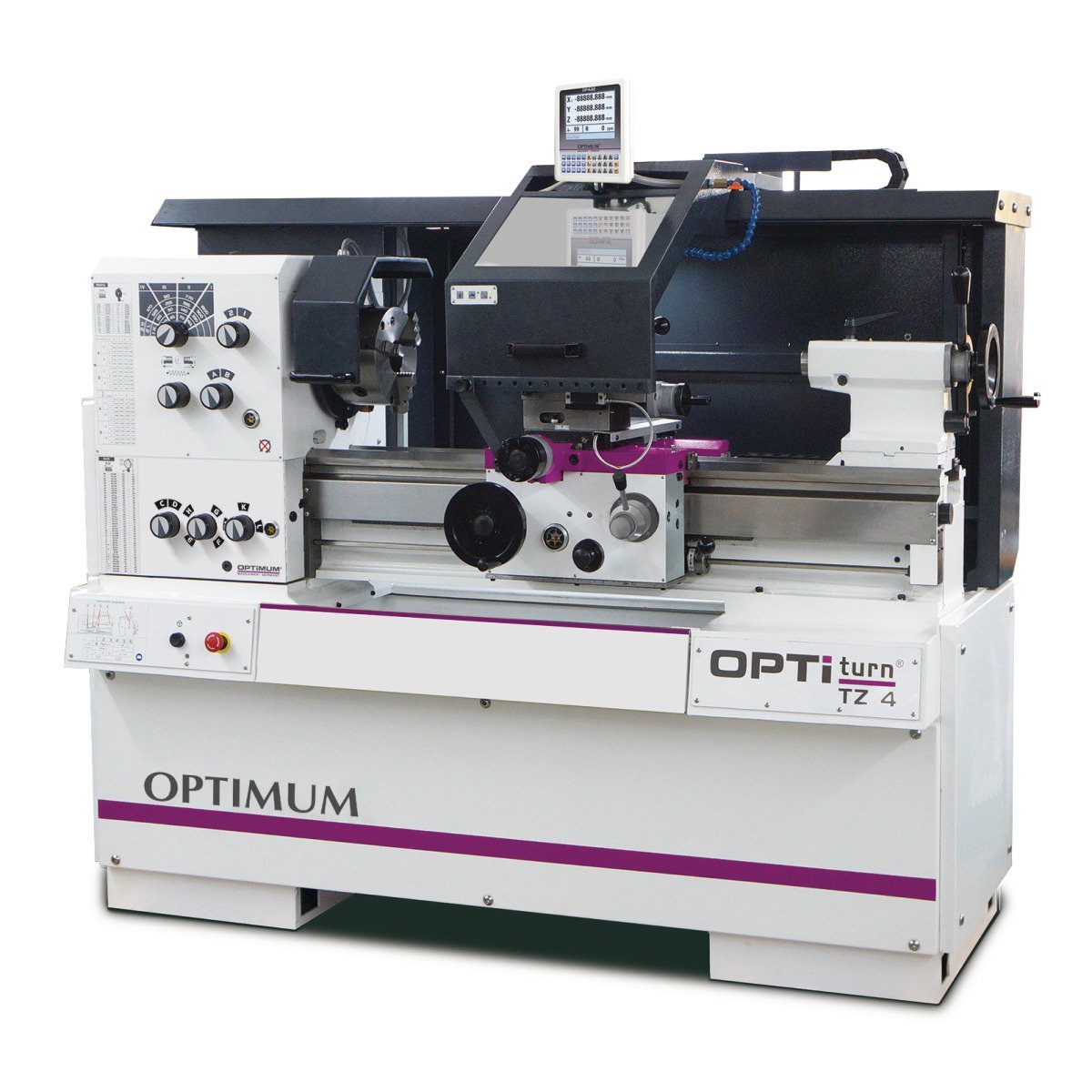

Präzisions Leit- und Zugspindeldrehmaschine Optimum OPTIturn TZ 4
Artikelnummer:4030635047541
EAN:4030635047541
Hersteller ID:3432242
mit digitaler Positionsanzeige DPA 32 und Schnellwechsel-Stahlhalter
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:

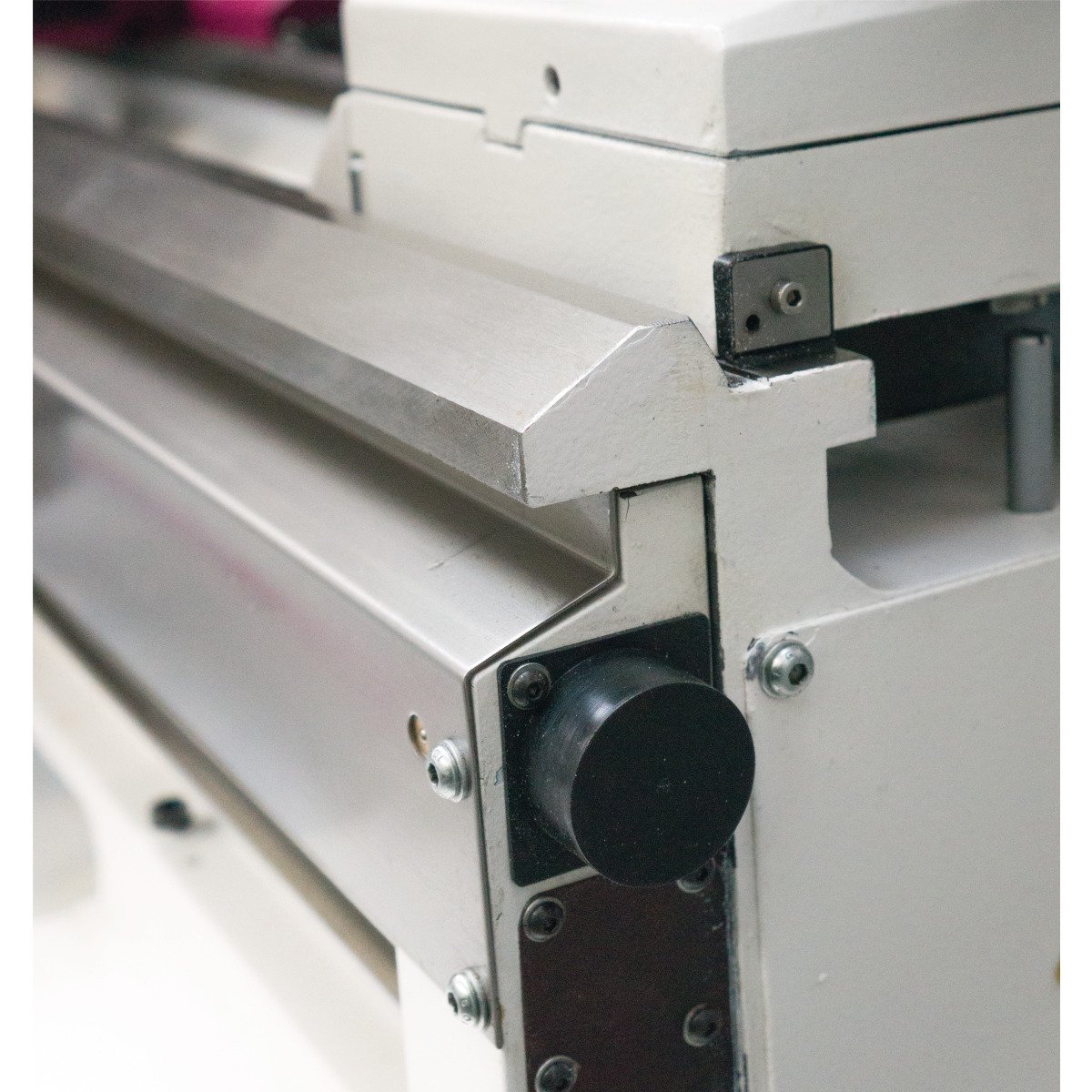

- Gehärtete und geschliffene Z-Achse Führungsbahn
- Motorschutzschalter

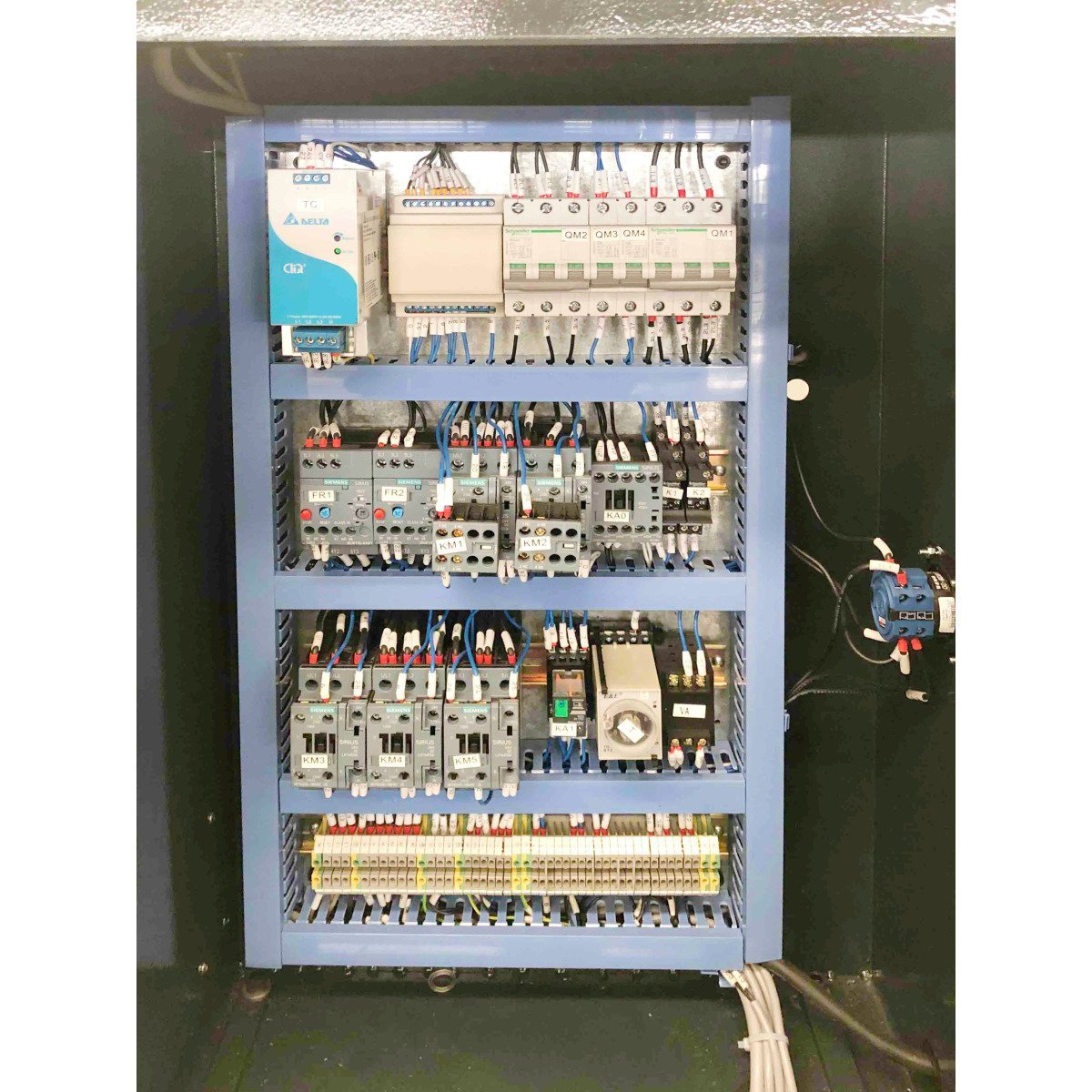

- Schaltschrank mit 24 V DC Netzteil
- Teilverkleidung mit mitgeführten, groß dimensioniertem Späneschutz

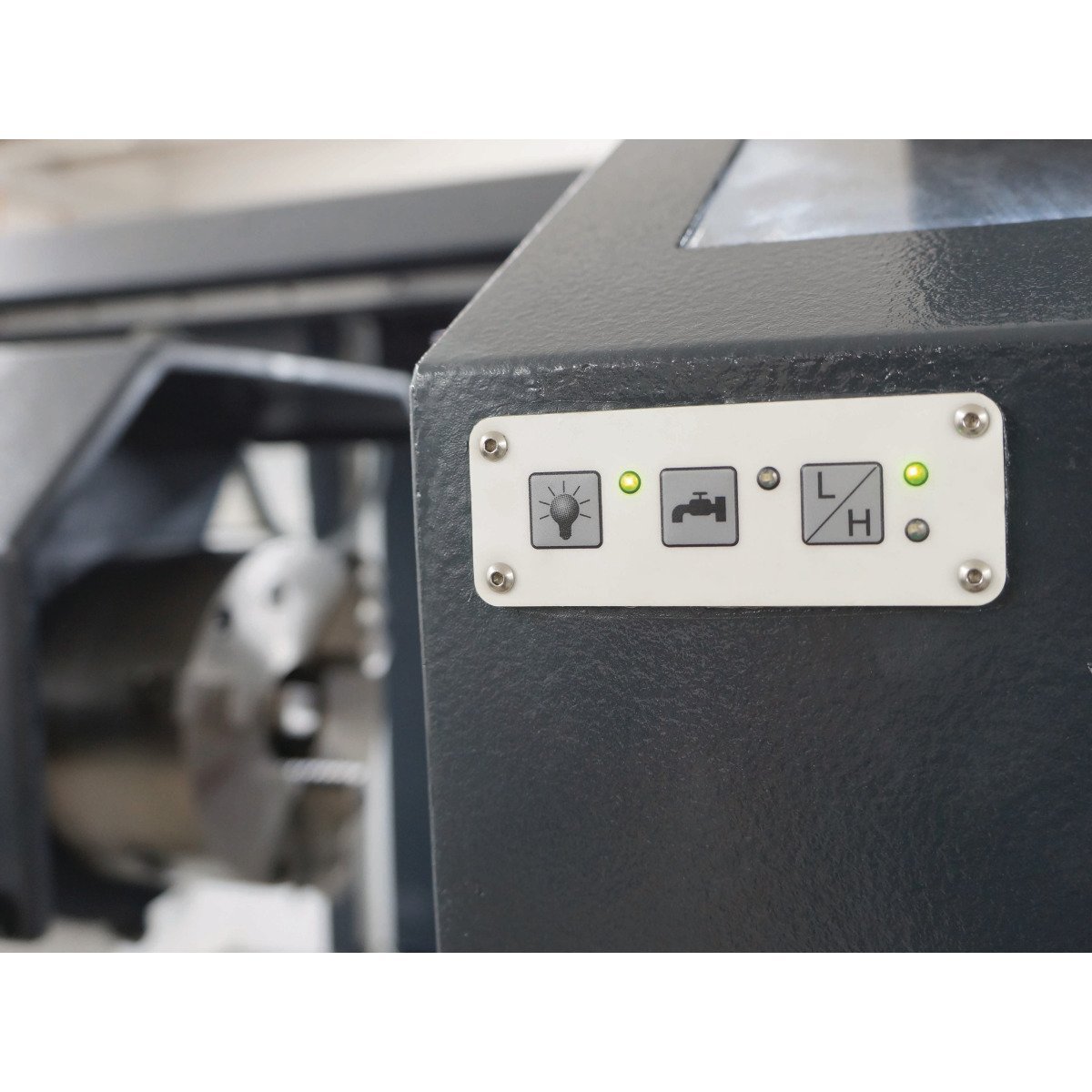

- Späneschutz mit integrierter Positionsanzeige, Kühlmittelschlauch und zusätzlichem Bedienfeld
- Zweikanalige Sicherheitselektronik
- Plan- und Oberschlittenspindel ist gehärtet und geschliffen und über geteilte Spindelmutter nachstellbar
- Leit- und Zugspindelabdeckung
- Feingestufter Vorschub- und Gewindeschneidbereich
- Energiekette für schonende Leitungs- und Schlauchführung
- In der Maschine montiert befinden sich die Standard Zahnräder für metrische Gewindesteigungen und Modulgewinde. Wechselräder für Zoll- und D.P Gewinden optional erhältlich
- Schalter mit Lebenszyklusberechnung geprüft nach EN ISO 13849
- Entkoppelte Handräder geprüft nach EN 23125
- Sicherheitshandräder mit Ausrückfunktion in der X- und Z-Achse
- Nach vorne ausziehbare Spänewanne
- Kühlmitteleinrichtung
- Schnellwechsel-Stahlhalter SWH 5-B
- Stahlhalter 25 x 120 Typ D für Vierkantmeißel 20 mm
- LED-Maschinenlampe zur kompletten Ausleuchtung des Arbeitsraumes
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Feststehende Lünette Durchlass Ø 10 - 130 mm
- Mitlaufende Lünette Durchlass Ø 10 - 100 mm
- Reduzierhülse MK3 und MK6
- Feste Zentrierspitze MK3
- Schnellwechsel-Stahlhalter 5-B
- Stahlhalter 25 x 120 Typ D für Vierkantmeißel
- Wechselräder-Satz für metrisches Gewinde
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
- Integrierte Kühlmitteleinrichtung
- Marke:
- Optimum
- EAN:
- 4030635047541
- Spindelkonus:
- MK 6
- Spindelaufnahme:
- DIN ISO 702-1 Nr. 5 Form A2
- Anzahl der Drehzahlbereiche:
- 16

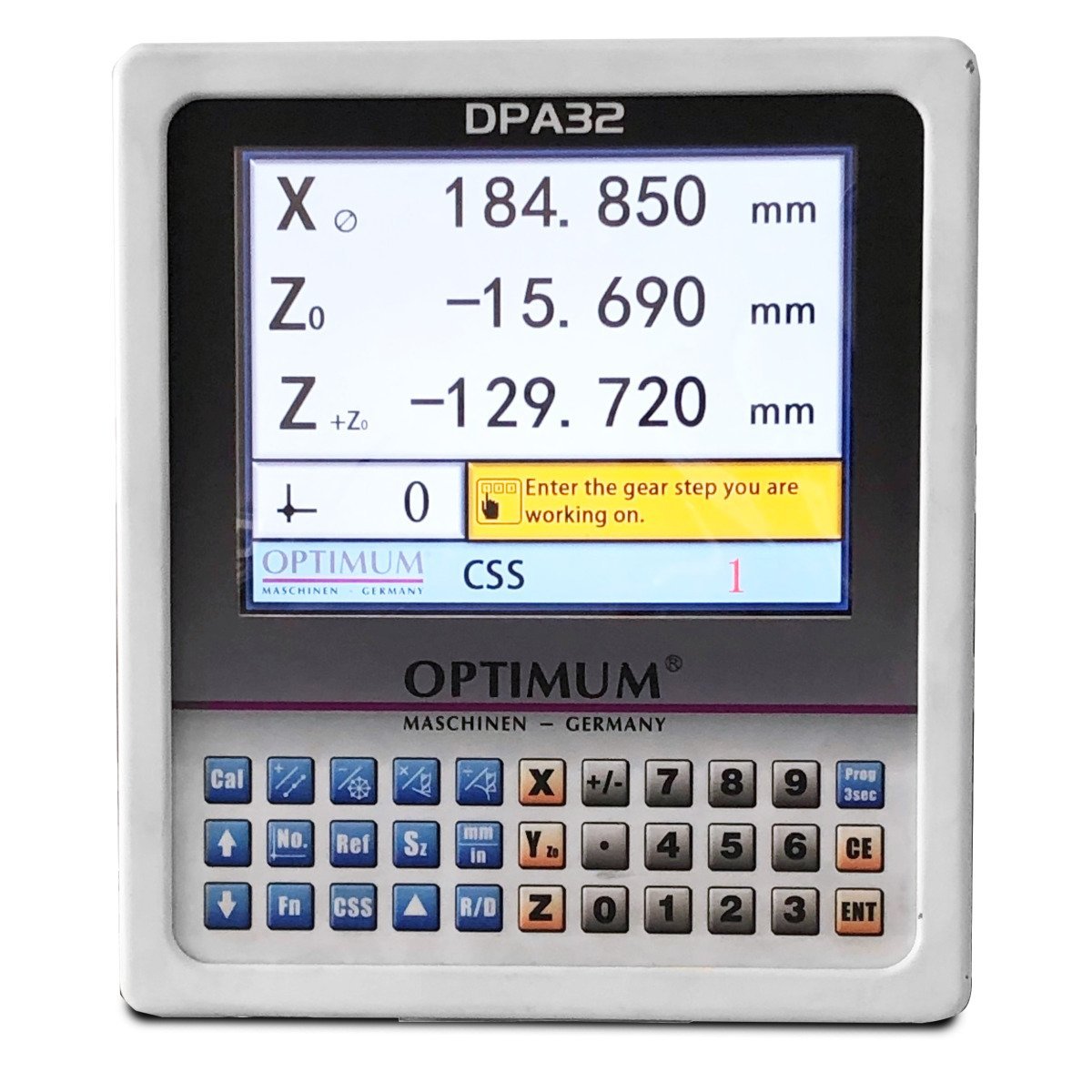

- Digitale Positionsanzeige:
- DPA 32
- Reitstockaufnahme:
- MK 3
- Anzahl der Steigungen Metrisch:
- 26
- Anzahl der Vorschübe längs:
- 48
- Anzahl der Steigungen Zoll:
- 42
- Anzahl der Steigungen Diametral Pitch:
- 33
- Anzahl der Steigungen Modulgewinde:
- 44
- Anzahl der Vorschübe plan:
- 48
- Spitzenweite:
- 800 mm
- Anschlussspannung:
- 400 V
- Spindelbohrung:
- 52 mm

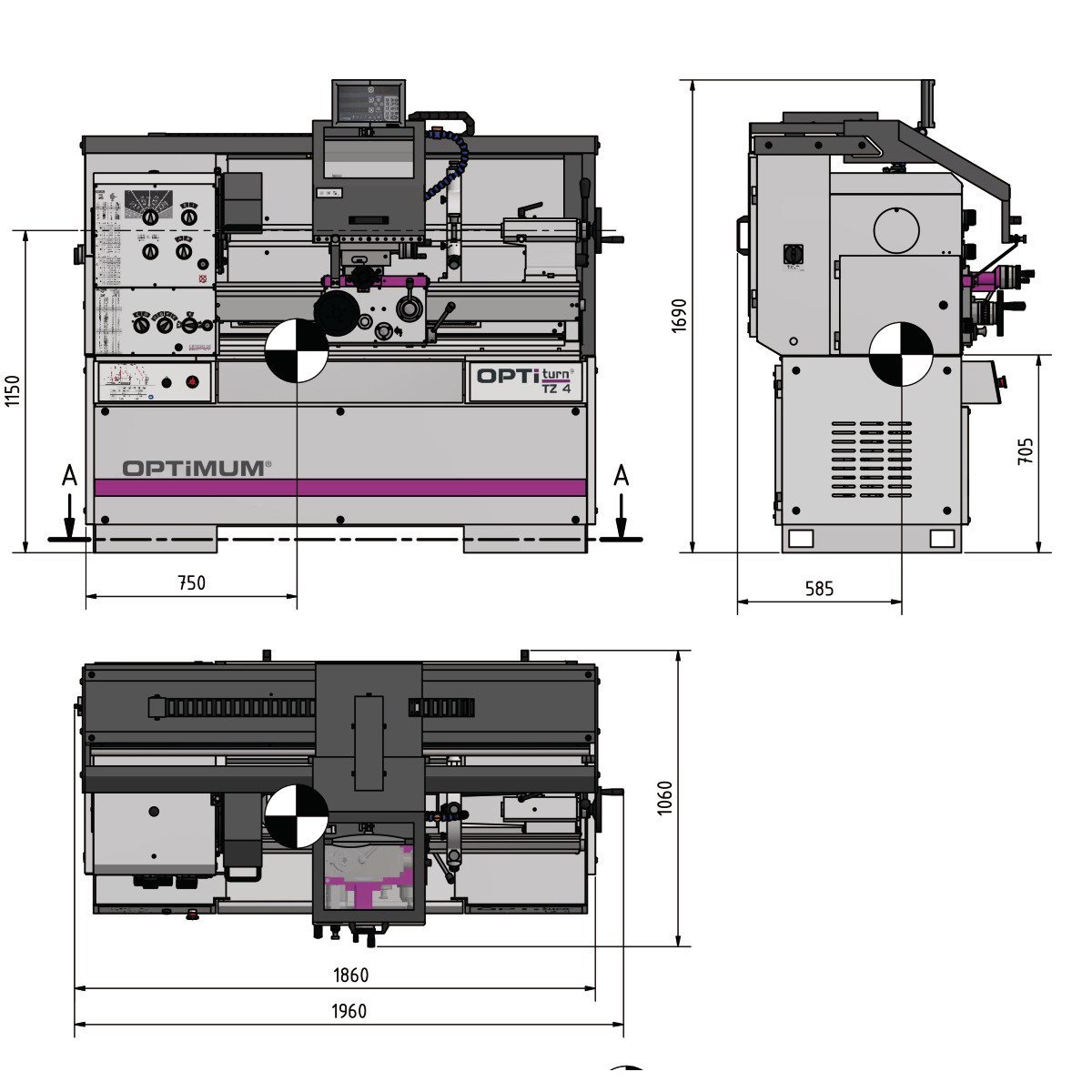

- Länge (Produkt) ca.:
- 1960 mm
- Breite/Tiefe (Produkt) ca.:
- 1060 mm
- Höhe (Produkt) ca.:
- 1690 mm
- Gewicht (Netto) ca.:
- 1250 kg
- Netzfrequenz:
- 50 Hz
- Leistung Antriebsmotor:
- 3 / 4,5 kW
- Gesamt Anschlusswert:
- 6 kW
- Drehzahlbereich:
- 45 – 1800 min¯¹
- Spitzenhöhe:
- 200 mm
- Umlaufdurchmesser über Planschlitten:
- 245 mm
- Bettbreite:
- 260 mm
- Reitstock Pinolenhub:
- 110 mm
- Steigung Metrisch:
- 0,2 – 14 mm/U
- Verfahrweg Oberschlitten:
- 112 mm
- Verfahrweg Planschlitten:
- 212 mm
- Verfahrweg Bettschlitten:
- 800 mm
- Vorschubbereich längs:
- 0,0263 – 1,8416 mm/U
- Umlaufdurchmesser über Maschinenbett:
- 400 mm
- Reitstock Pinolendurchmesser:
- 50 mm
- Steigung Zoll:
- 80 – 1 Gg/1"
- Steigung Diametral Pitch:
- 3 – 200 Gg/π
- Vorschubbereich plan:
- 0,0133 – 0,9321 mm/U
- Steigung Modulgewinde:
- 0,1 – 7 mm/U
- Futterdurchlass Durchmesser:
- 52 mm
- Kühlschmiermittelsystem Leistung Kühlmittelpumpe:
- 0,125 kW
- Alternative Produktnummer:
- 4030635047541
- Herstellerinformation:
- Optimum Maschinen Germany GmbH, Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, DE, +49 951 96 555 800, info@optimum-maschinen.de, +49 951 96 555 800, info@optimum-maschinen.de
