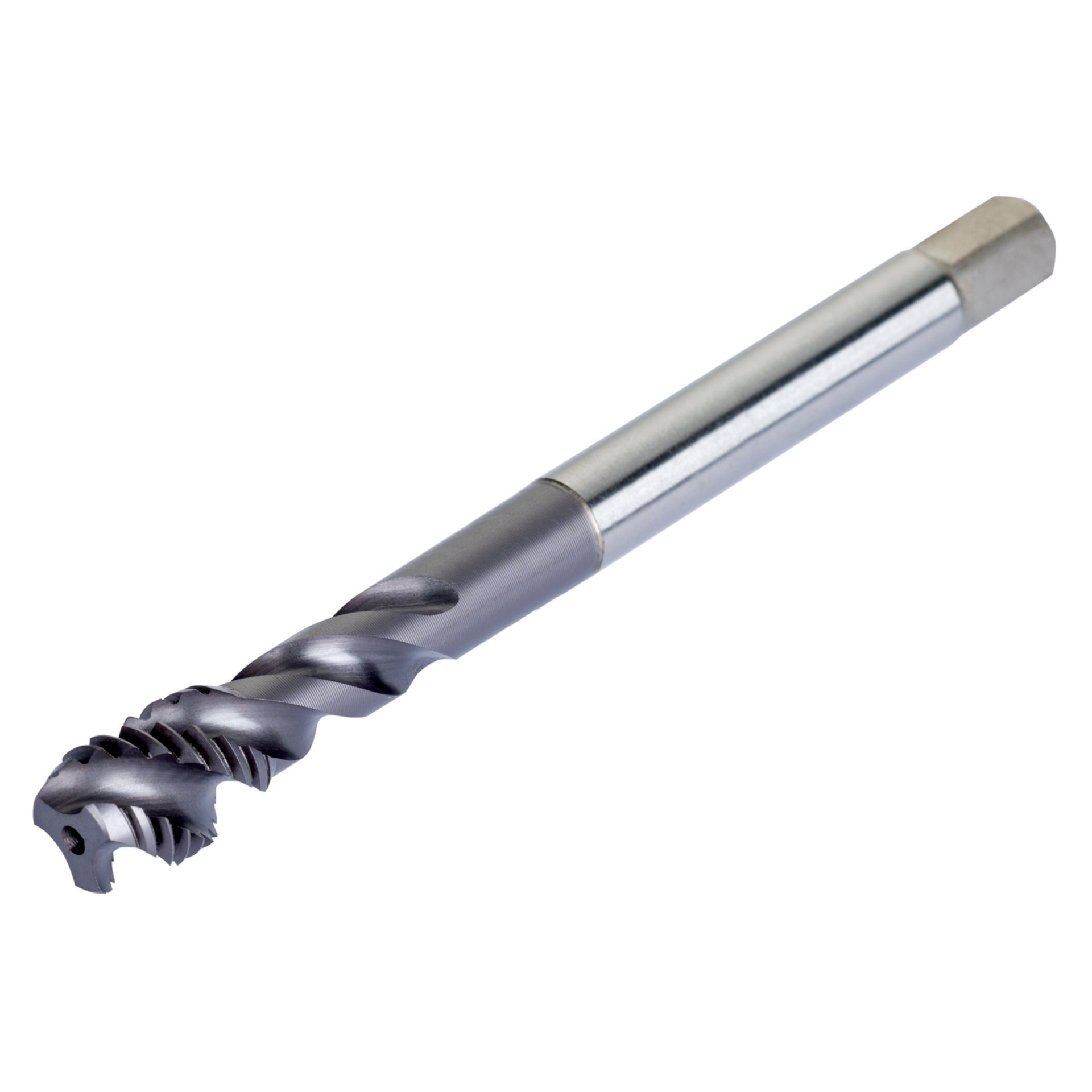

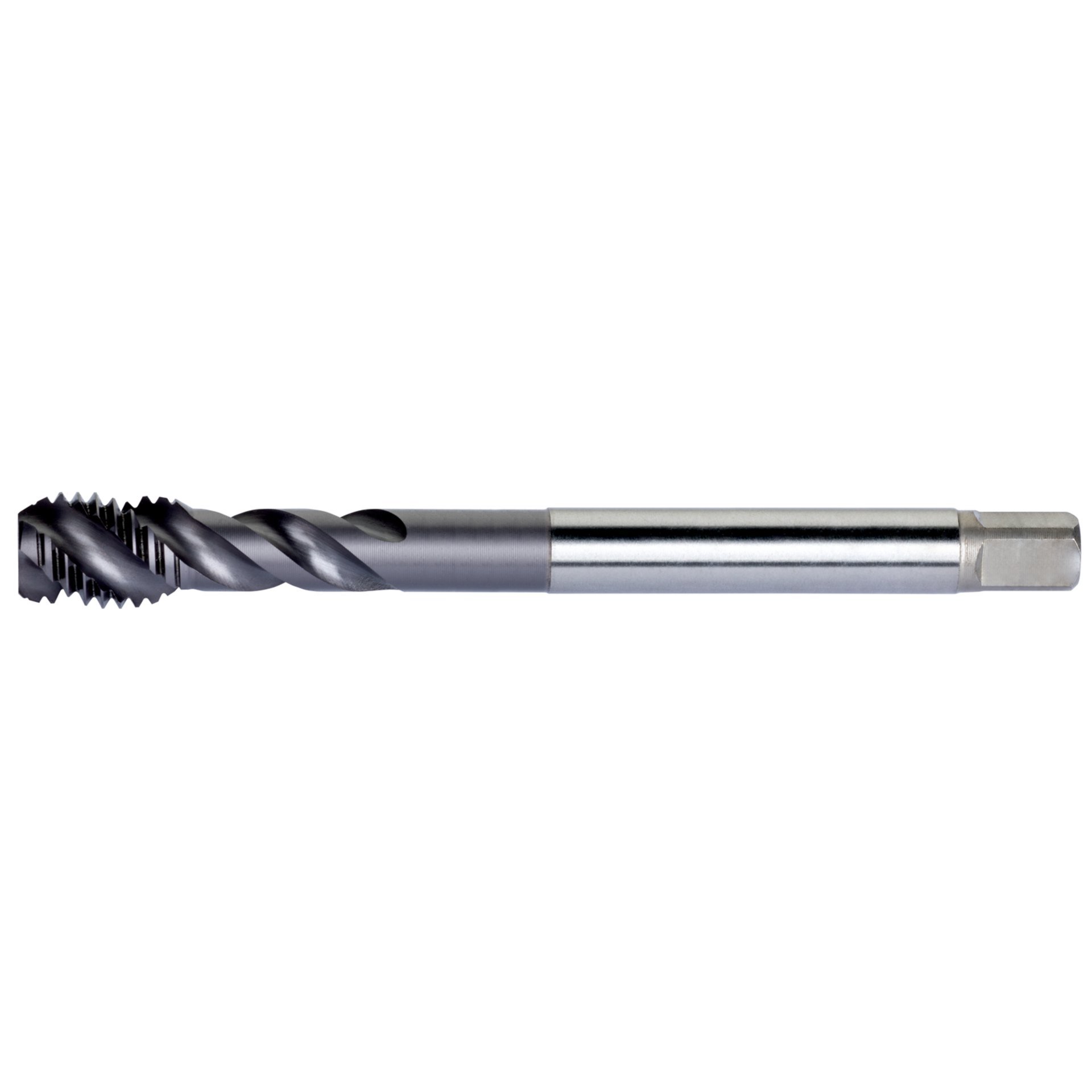

HSS-E-PM-Gewindebohrer mit Spiralnut, metrisch, DIN-Norm, TiCN-beschichtet E398M14
Artikelnummer:3603607095294
EAN:3603607095294
Hersteller ID:8464188

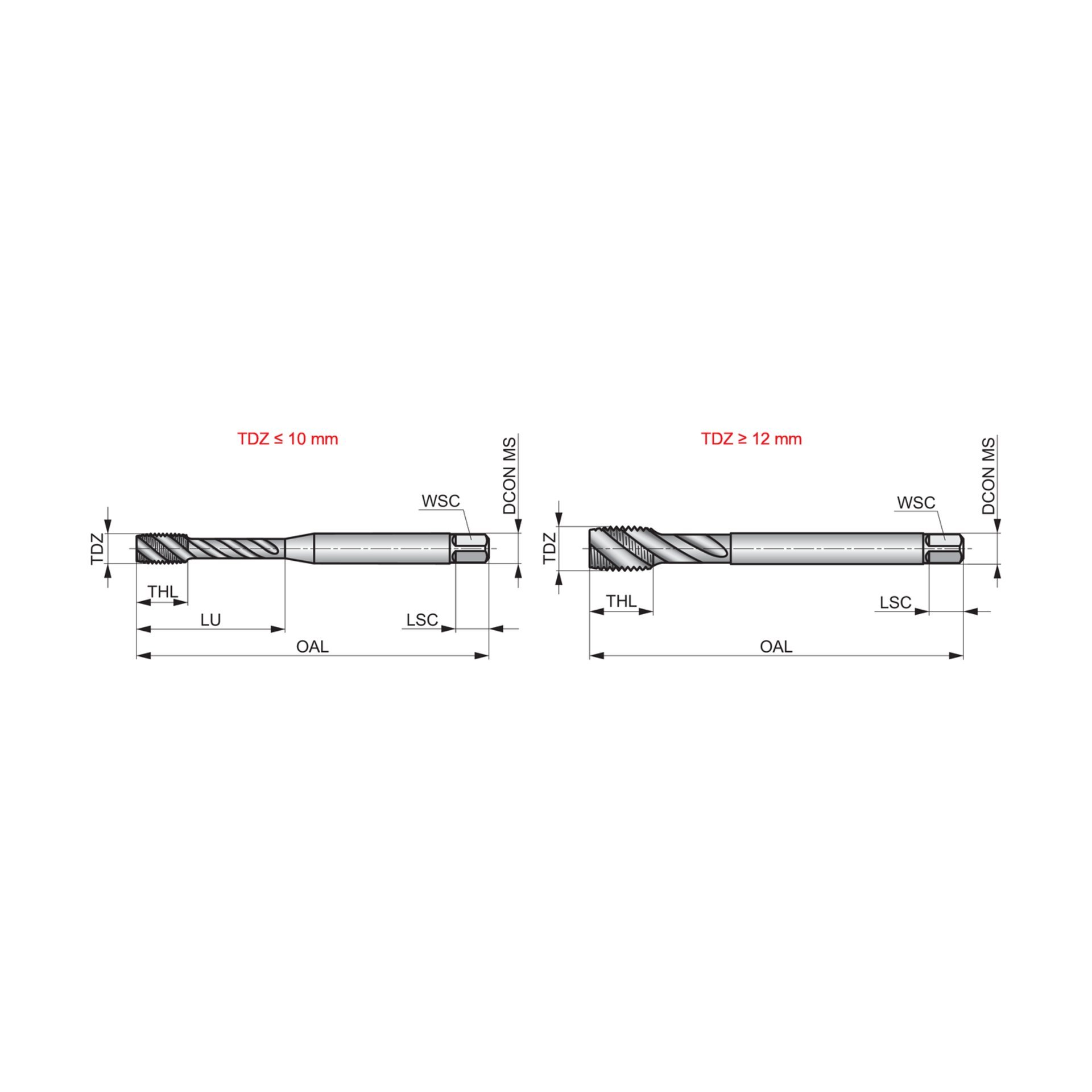

Gewindegröße (TDZ)14
Gesamtlänge - Metrisch (OAL)110 mm
Spanndurchmesser - Metrisch (DCON MS)11 mm
Spannbreite - Metrisch (WSC)9 mm
Einspannlänge - Metrisch (LSC)12 mm
Gewindesteigung - Metrisch (TP)2 mm
Ausgangsdurchmesser - Metrisch (PHD)12 mm
Gewindelänge - Metrisch (THL)20 mm
Schneidenanzahl3
Gewindegröße M14 mm x 2 mm, mit Gewindetoleranzklasse 93707, und maximaler Einschraubtiefe 35 mm.
- Marke:
- Dormer Pramet
- EAN:
- 3603607095294
- Produkttyp:
- Gewindebohrer
- Beschichtung:
- Titan-Carbonnitrid-Beschichtung
- Schneidrichtung:
- Rechts
- Schneidenanzahl:
- 3
- Material Code (BMC):
- HSS-E-PM
- P - Stahl und Stahlguss:
- Vorrangige Anwendung
- M - Edelstahl (korrosionsbeständige Stähle mit ≥ 11 % Chromgehalt):
- Vorrangige Anwendung
- Oberflächenfarbe:
- Purple
- K - Gusseisen (Gussstücke aus Eisen und Kohlenstofflegierungen mit > 2% Kohlenstoffgehalt):
- Not recommended
- N - Nichteisenmetalle (Metalle einschließlich Legierungen ohne nennenswerten Eisengehalt):
- Mögliche Anwendung
- Art der Beschichtung:
- PVD
- Gewindegröße (TDZ):
- 14
- Gewindetoleranzklasse (TCTR):
- 6HX
- Gewindeform:
- M - Gewindeform, Metrisches Regelgewinde
- Gewindeanschnittform:
- C 2 - 3
- Nutgeometrie:
- Geometrie mit Spiralnuten
- Gesamtlänge - Metrisch (OAL):
- 110 mm
- Spanndurchmesser - Metrisch (DCON MS):
- 11 mm
- Spannbreite - Metrisch (WSC):
- 9 mm
- Einspannlänge - Metrisch (LSC):
- 12 mm
- Gewindesteigung - Metrisch (TP):
- 2 mm
- Nutzbare Länge (ULDR):
- 2,5 XD
- Spiralwinkel:
- 48 °
- Ausgangsdurchmesser - Metrisch (PHD):
- 12 mm
- Gewindelänge - Metrisch (THL):
- 20 mm
- Alternative Produktnummer:
- 3603607095294
