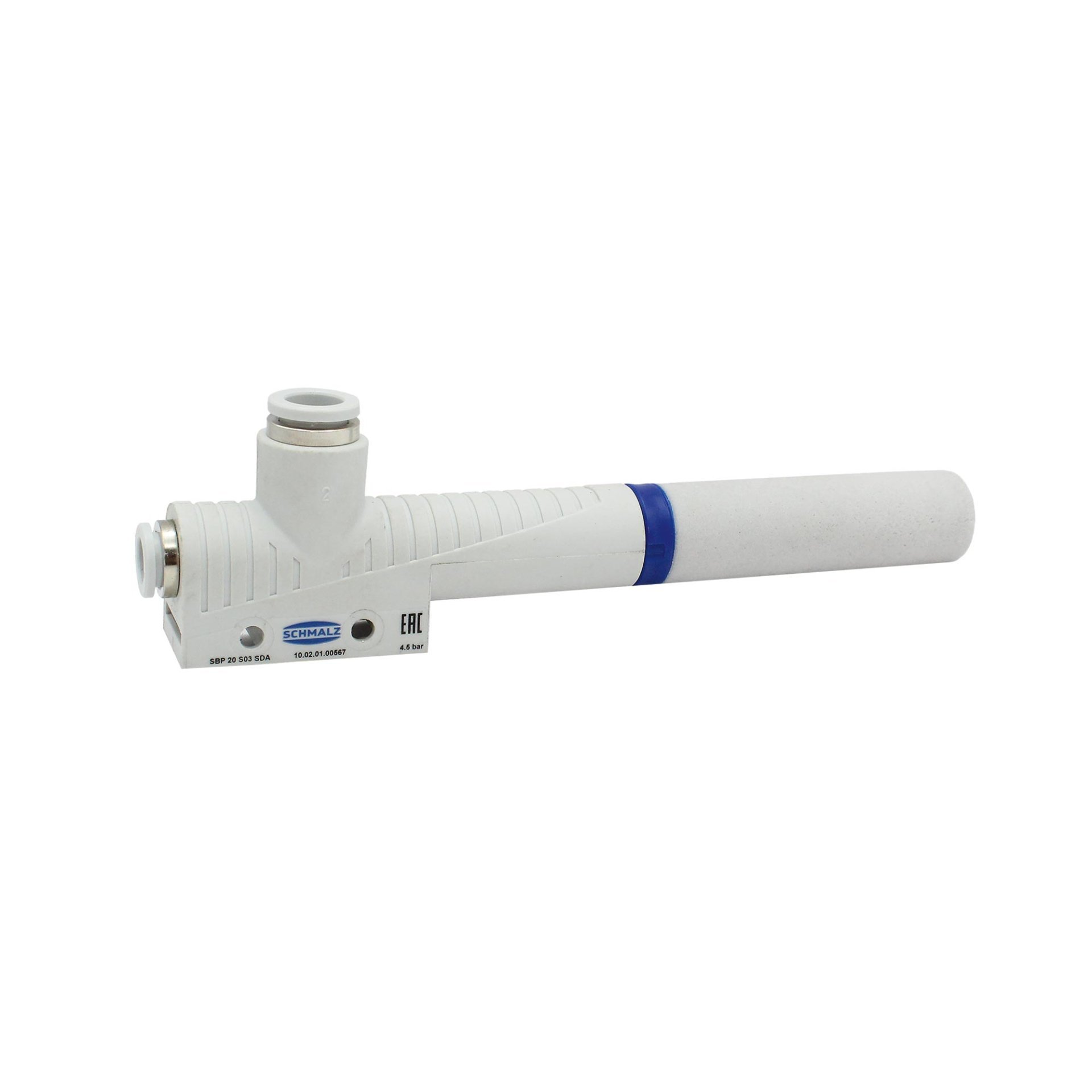

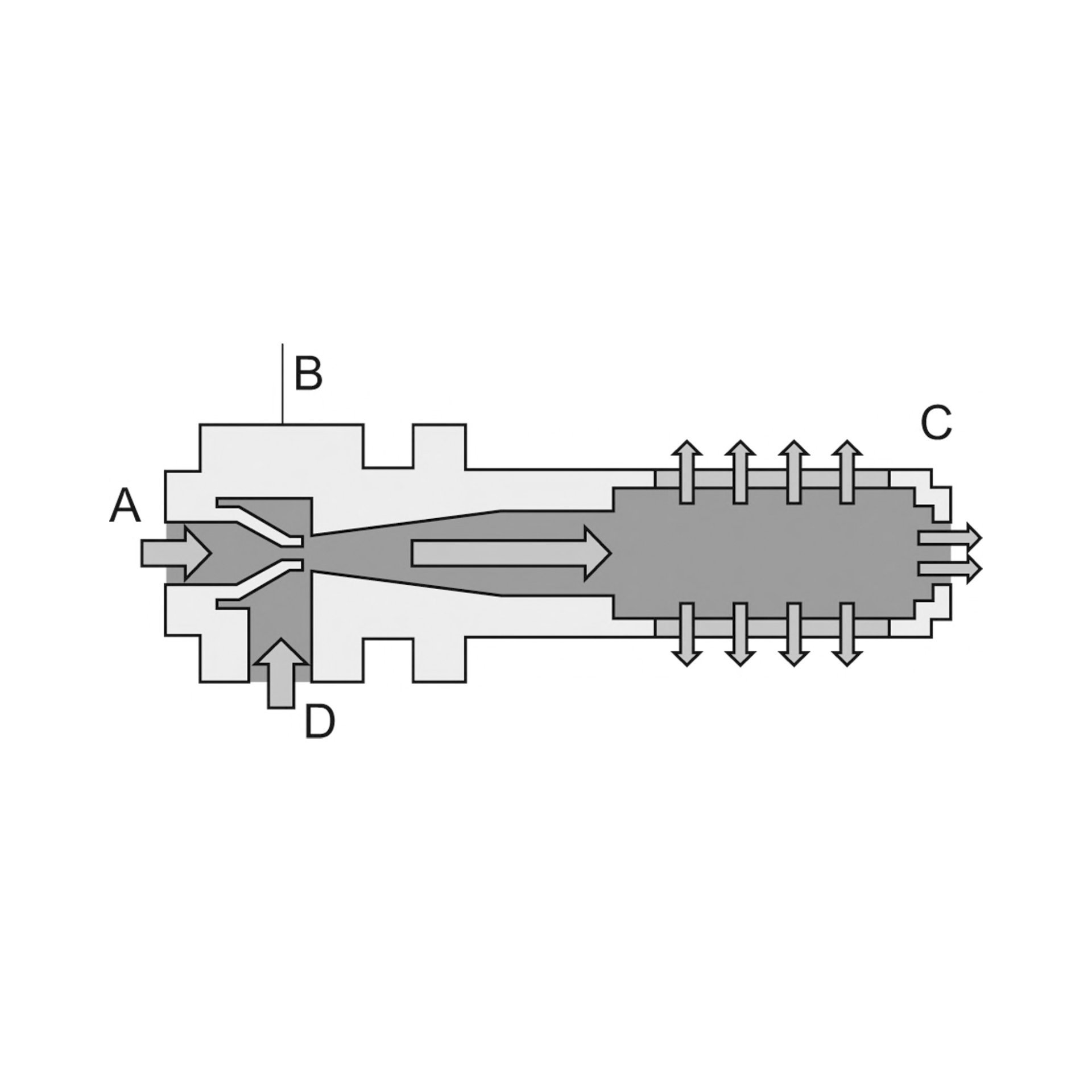

Grundejektor »SBP«, hoher Unterdruck, Schalldämpfer, Düsengröße 0,7 mm, Druckluft-/Vakuumanschluss 4 mm, PN max. 4,5 bar. Rein pneumatisch betriebener Vakuum-Erzeuger, der nach dem Venturi-Prinzip arbeitet. Druckluft wird durch A in den Ejektor eingeleitet und durchströmt Düse B. Unmittelbar nach der Durchströmdüse entsteht ein Unterdruck, wodurch Luft durch den Vakuumanschluss D angesaugt wird. Abgesaugte Luft und Druckluft treten gemeinsam über den Schalldämpfer C aus. Eigenschaften:
Vakuumerzeuger ohne Ventilsteuerung und ohne Systemüberwachung mit hohem maximalem Vakuumniveau (85 % Vakuum)
absolut verschleiß- und wartungsfrei, keine beweglichen Teile
max. Saugvermögen bei minimalem Druckluftverbrauch
minimale Baugröße, geringes Gewicht
für die dezentrale Vakuumversorgung bei hochdynamischen Prozessen
Anwendungsbereich: Für den universellen Einsatz in leichtbauenden Greifsystemen, zur Handhabung von dichten Werkstücken, sowie für automatisierte Vereinzelungssysteme, z. B. in der Kunststoff-, Elektronik- oder Verpackungsindustrie. Ideal geeignet auch für die Verwendung in Form von Ejektorenblöcken zur dezentralen Ansteuerung von Sauggreifern.
