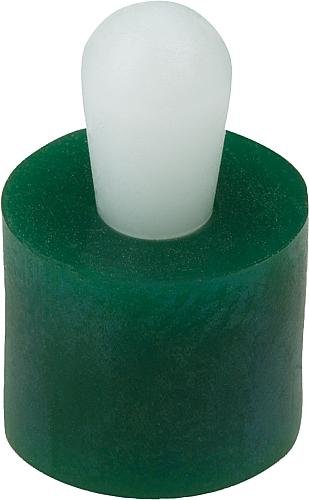

FEDERNDES SEITENDRUCKST. VERSTÄRKTE FEDERKRAFT D=12, D2=11,9, L1=13,3, KUNSTS...

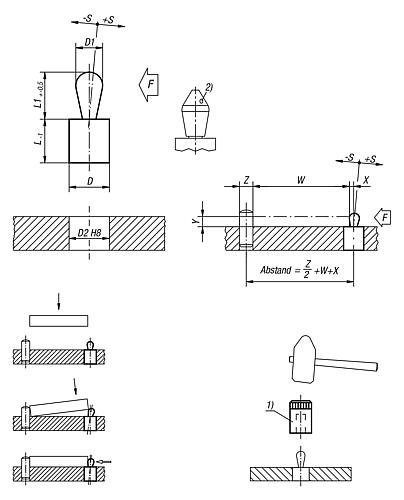

Werkstoff: Hülse und Feder Kunststoff. Druckbolzen POM. Ausführung: Druckbolzen weiß. Hinweis: Federnde Seitendruckstücke dienen zum Positionieren und Spannen, Halten und Befestigen von Werkstücken in Anwendungen bei denen vermehrt Schmutz entstehen kann. Zum Beispiel: Lackieren und Sandstrahlen. Berechnung Maß X: Y > = L1-D1/2, dann ist X=D1/2-S Y < L1-D1/2, dann ist X =D1/2-S-((L1-D1/2-Y)*0,123) Leichte Federkraft = blaue Feder Standard Federkraft = rote Feder Verstärkte Federkraft = grüne Feder Montage: Die Hülse wird in die Bohrung eingepresst. Es wird empfohlen die Hülse vor der Montage anzufeuchten. Zeichnungshinweis: 1) Montagewerkzeug 2) Einige Größen haben eine abweichende Stiftform Y = Werkstückhöhe W = Werkstücklänge X = Koordinatenmaß Z = Anschlagdurchmesser
