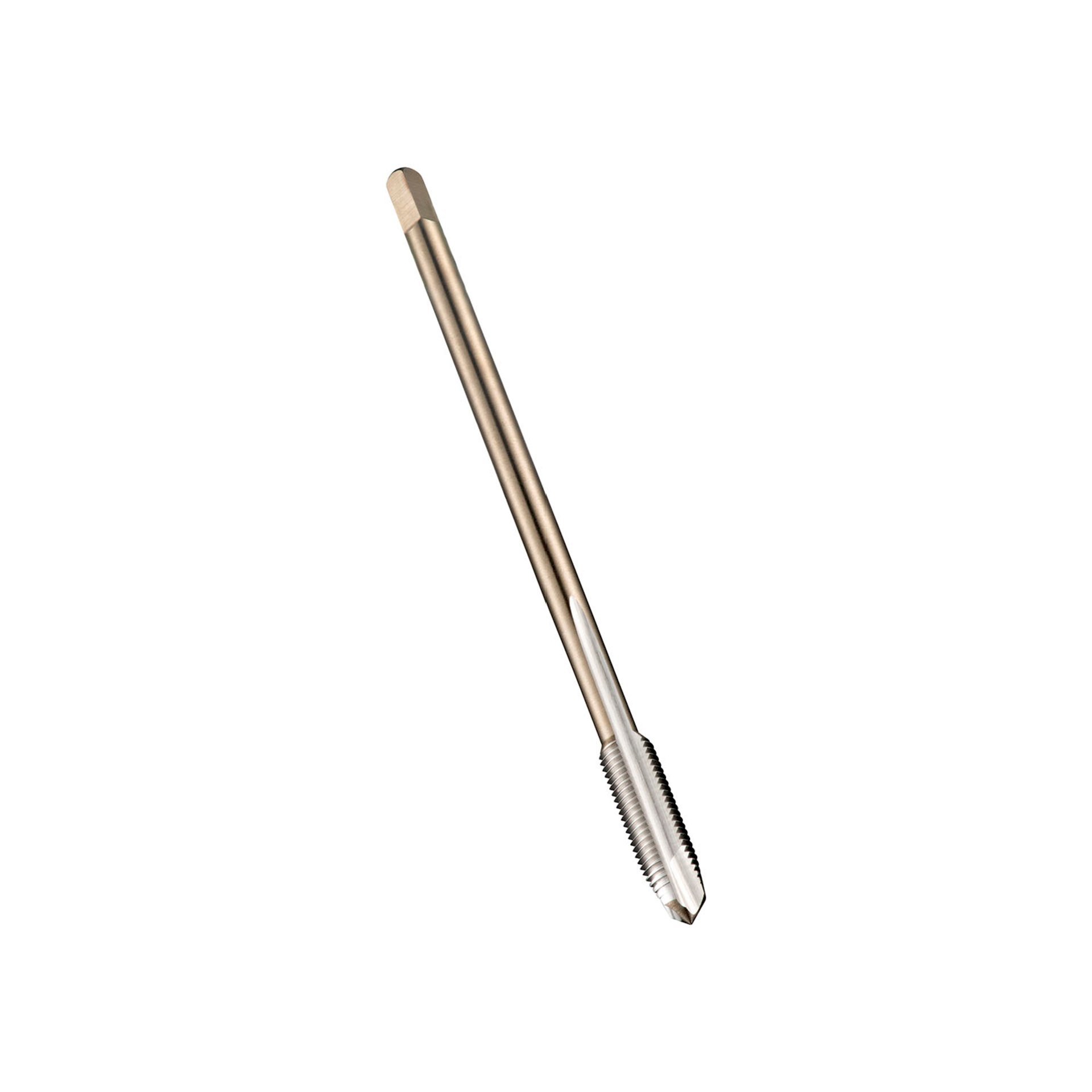

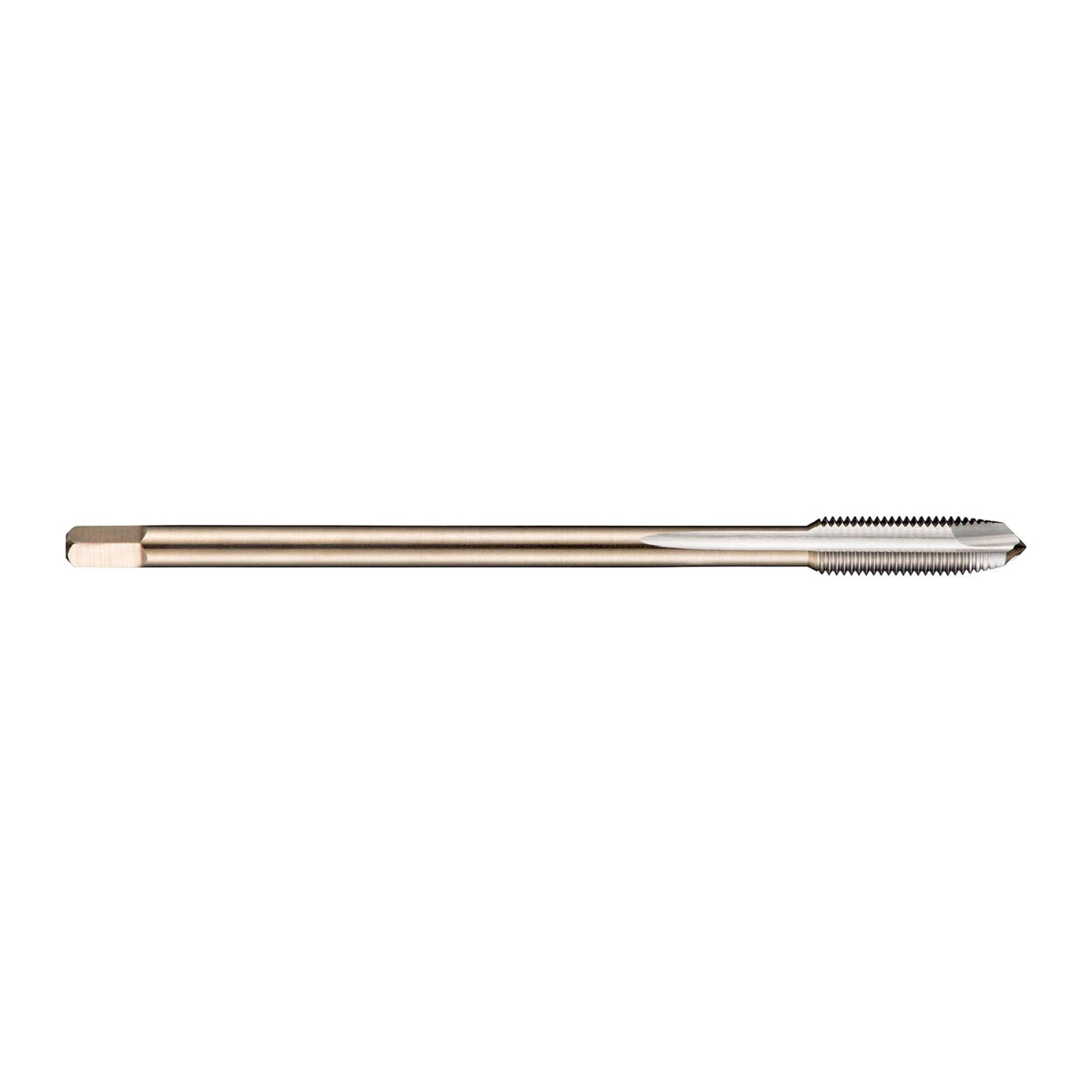

MF Maschinen-Gewindebohrer, Geradegenutet mit Schälanschnitt EP10M5X.5
Artikelnummer:7320760137352
EAN:7320760137352
Hersteller ID:5973503

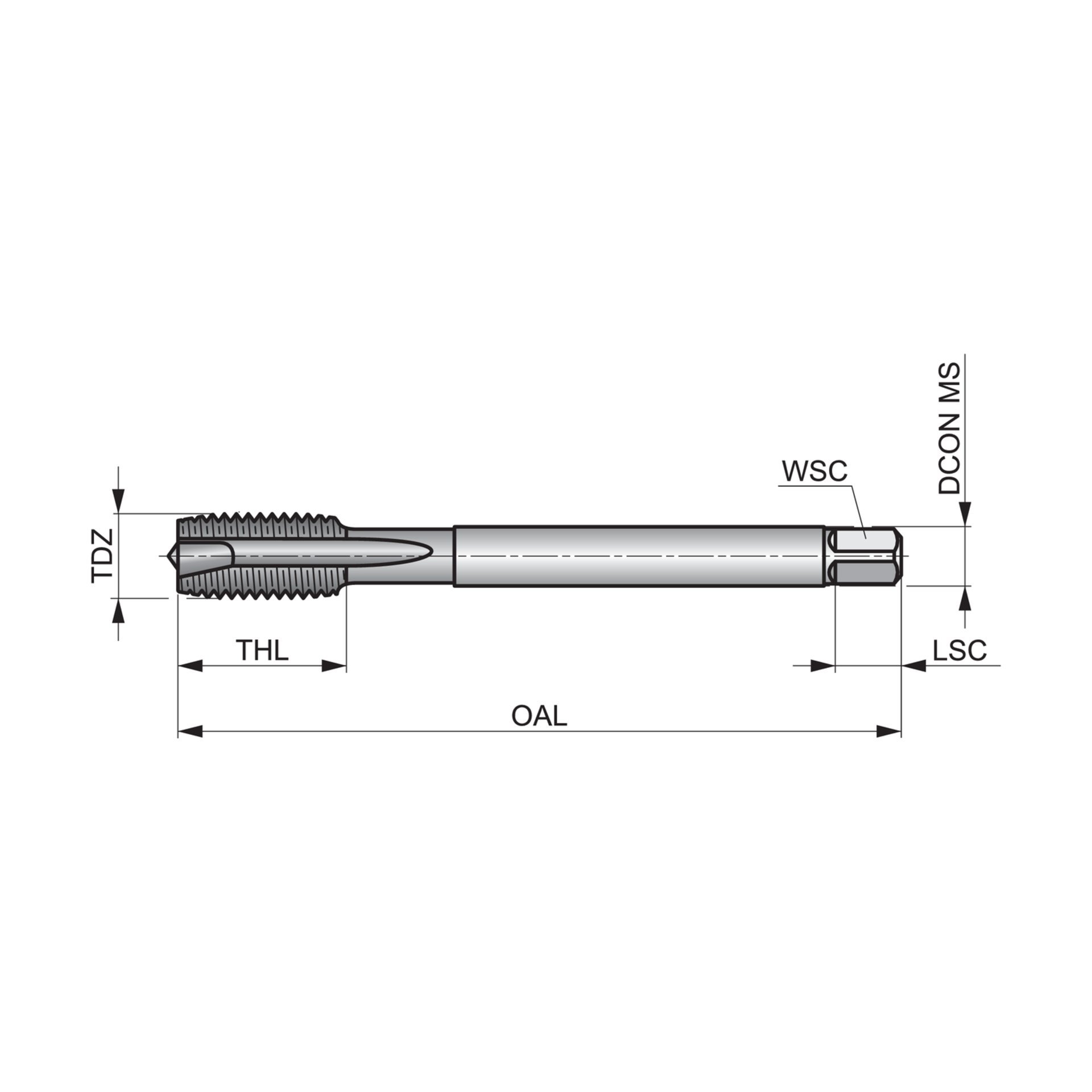

Gewindegröße (TDZ)5
ToleranzgrenzeD4
Gesamtlänge - Metrisch (OAL)70 mm
Spanndurchmesser - Metrisch (DCON MS)3,5 mm
Spannbreite - Metrisch (WSC)2,7 mm
Einspannlänge - Metrisch (LSC)6 mm
Gewindesteigung - Metrisch (TP)0,5 mm
Ausgangsdurchmesser - Metrisch (PHD)4,5 mm
Gewindelänge - Metrisch (THL)13 mm
Schneidenanzahl3
Spiralpunkt Gewindebohrer, Anschnittform B mit 3.5-5xP Gewindeanschnitt, ISO-Metrisches Feingewinde M5 mit 0.50 mm Steigung und 6H Toleranzklasse, Abmessungen nach DIN 374 Standard mit 3.5mm Schaft und 2.7mm Vierkantantrieb, HSSE-PM mit blanker Oberfläche 2.5xD Durchgangsgewinde in Baustahl, Kohlenstoffstahl und legierter und Reinaluminium oder Aluminiumguss
- Marke:
- Dormer Pramet
- EAN:
- 7320760137352
- Produkttyp:
- Maschinen-Gewindebohrer
- Beschichtung:
- Unbeschichtet
- Schaft:
- Zylindrischer Schaft mit Vierkant
- Oberflächenbehandlung:
- Original surface
- Schneidrichtung:
- Rechts
- Schneidenanzahl:
- 3
- Material Code (BMC):
- HSS-E-PM
- P - Stahl und Stahlguss:
- Vorrangige Anwendung
- Oberflächenfarbe:
- Bright Silver
- N - Nichteisenmetalle (Metalle einschließlich Legierungen ohne nennenswerten Eisengehalt):
- Vorrangige Anwendung
- Gewindegröße (TDZ):
- 5
- Gewindetoleranzklasse (TCTR):
- 6H
- Gewindeform:
- MF - Gewindeform, Metrisches Feingewinde
- Gewindeanschnittform:
- B 3.5 - 5
- Nutgeometrie:
- Geometrie mit Schälanschnitt
- Toleranzgrenze:
- D4
- Gesamtlänge - Metrisch (OAL):
- 70 mm
- Spanndurchmesser - Metrisch (DCON MS):
- 3,5 mm
- Spannbreite - Metrisch (WSC):
- 2,7 mm
- Einspannlänge - Metrisch (LSC):
- 6 mm
- Gewindesteigung - Metrisch (TP):
- 0,5 mm
- Nutzbare Länge (ULDR):
- 2,5 XD
- Ausgangsdurchmesser - Metrisch (PHD):
- 4,5 mm
- Gewindelänge - Metrisch (THL):
- 13 mm
- Alternative Produktnummer:
- 7320760137352
