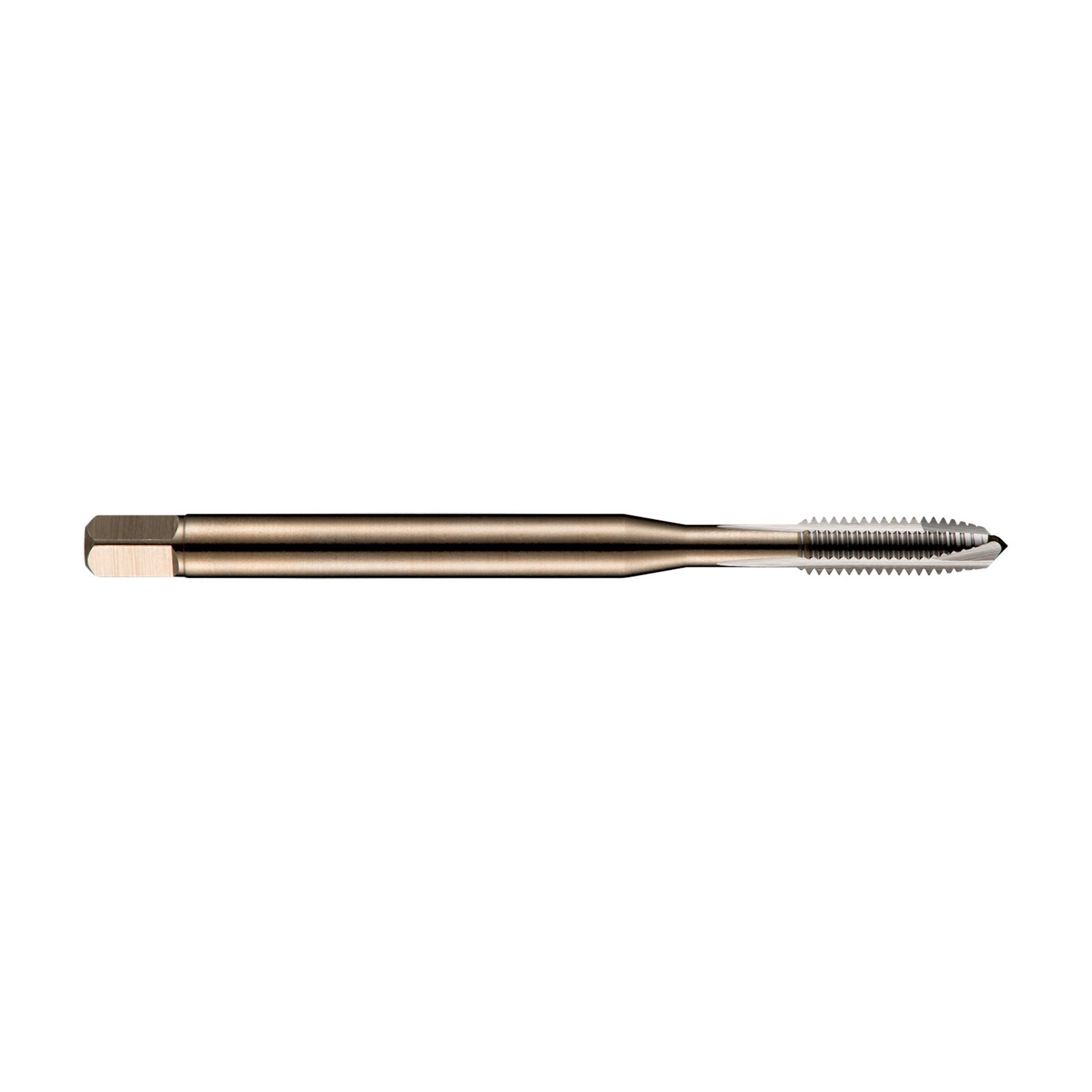

UNF Maschinen-Gewindebohrer, geradegenutet mit Schälanschnitt EP303/4
Artikelnummer:7320760138441
EAN:7320760138441
Hersteller ID:5973837
Gewindegröße (TDZ)3/4
Gewindegänge pro Zoll (TPI)16
ToleranzgrenzeH5

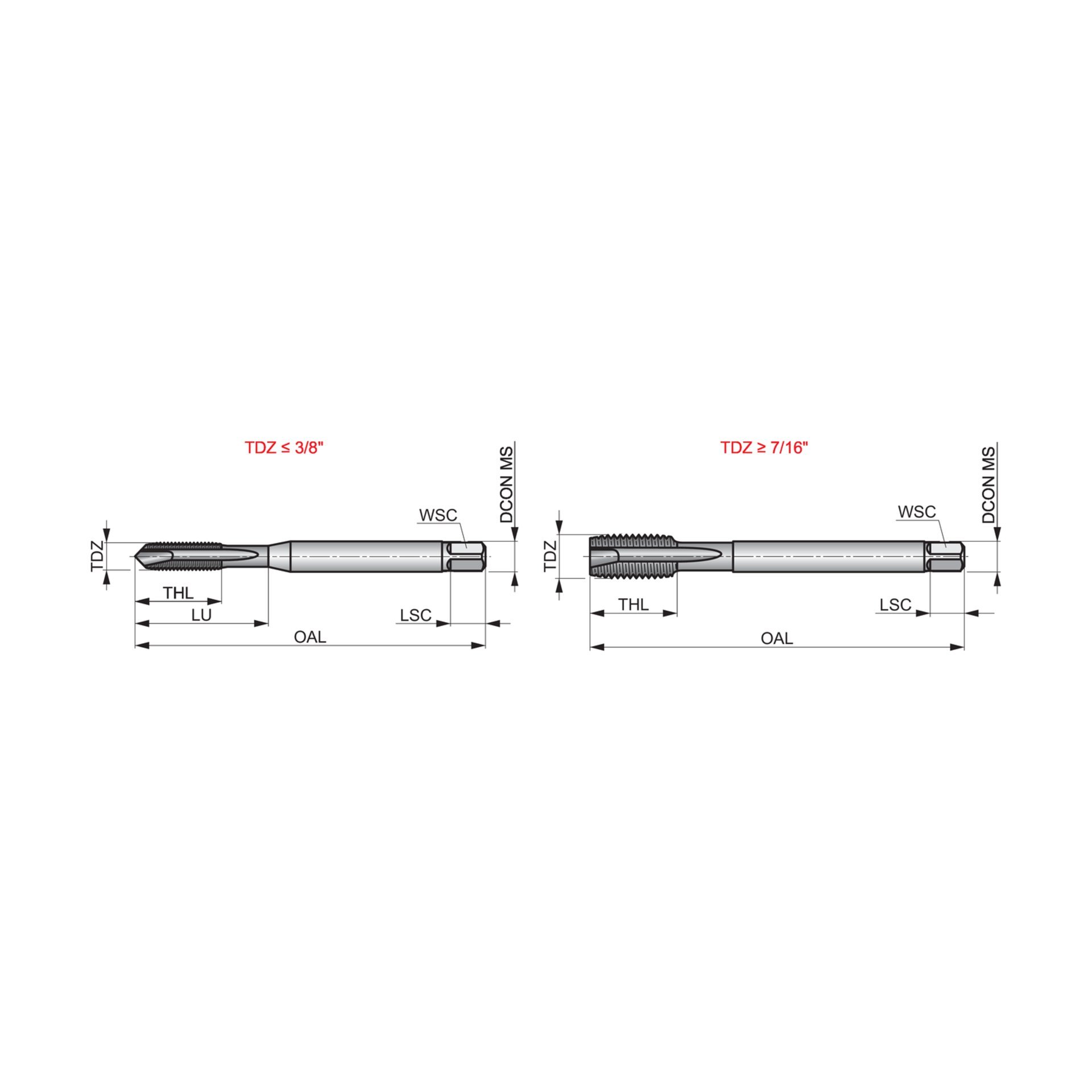

Gesamtlänge - Metrisch (OAL)125 mm
Spanndurchmesser - Metrisch (DCON MS)14 mm
Spannbreite - Metrisch (WSC)11 mm
Einspannlänge - Metrisch (LSC)14 mm
Ausgangsdurchmesser - Metrisch (PHD)17,5 mm
Gewindelänge - Metrisch (THL)30 mm
Gewindenenndurchmesser - Metrisch (TD)19,05 mm
Schneidenanzahl4
Spiralpunkt Gewindebohrer, Anschnittform C mit 2-3xP Gewindeanschnitt, Feingewinde UNF 3/4" mit 16 Gängen / Inch und 2B Toleranzklasse, Abmessungen nach DIN 2184-1 Standard mit 14.0mm Schaft und 11.0mm Vierkantantrieb, HSSE-PM mit blanker Oberfläche 2.5xD Durchgangsgewinde in Baustahl und Kohlenstoffstahl und Reinaluminium oder Aluminiumguss und Kupfer oder Kupferlegierungen
- Marke:
- Dormer Pramet
- EAN:
- 7320760138441
- Beschichtung:
- Unbeschichtet
- Schaft:
- Zylindrischer Schaft mit Vierkant
- Oberflächenbehandlung:
- Original surface
- Schneidrichtung:
- Rechts
- Schneidenanzahl:
- 4
- Material Code (BMC):
- HSS-E-PM
- P - Stahl und Stahlguss:
- Vorrangige Anwendung
- Oberflächenfarbe:
- Bright Silver
- N - Nichteisenmetalle (Metalle einschließlich Legierungen ohne nennenswerten Eisengehalt):
- Vorrangige Anwendung
- Gewindegröße (TDZ):
- 3/4
- Gewindegänge pro Zoll (TPI):
- 16
- Gewindetoleranzklasse (TCTR):
- 2B
- Gewindeform:
- UNF - Gewindeform, Feingewinde UNF
- Gewindeanschnittform:
- C 2 - 3
- Nutgeometrie:
- Geometrie mit Schälanschnitt
- Toleranzgrenze:
- H5
- Gesamtlänge - Metrisch (OAL):
- 125 mm
- Spanndurchmesser - Metrisch (DCON MS):
- 14 mm
- Spannbreite - Metrisch (WSC):
- 11 mm
- Einspannlänge - Metrisch (LSC):
- 14 mm
- Nutzbare Länge (ULDR):
- 2,5 XD
- Ausgangsdurchmesser - Metrisch (PHD):
- 17,5 mm
- Gewindelänge - Metrisch (THL):
- 30 mm
- Gewindenenndurchmesser - Metrisch (TD):
- 19,05 mm
- Alternative Produktnummer:
- 7320760138441
