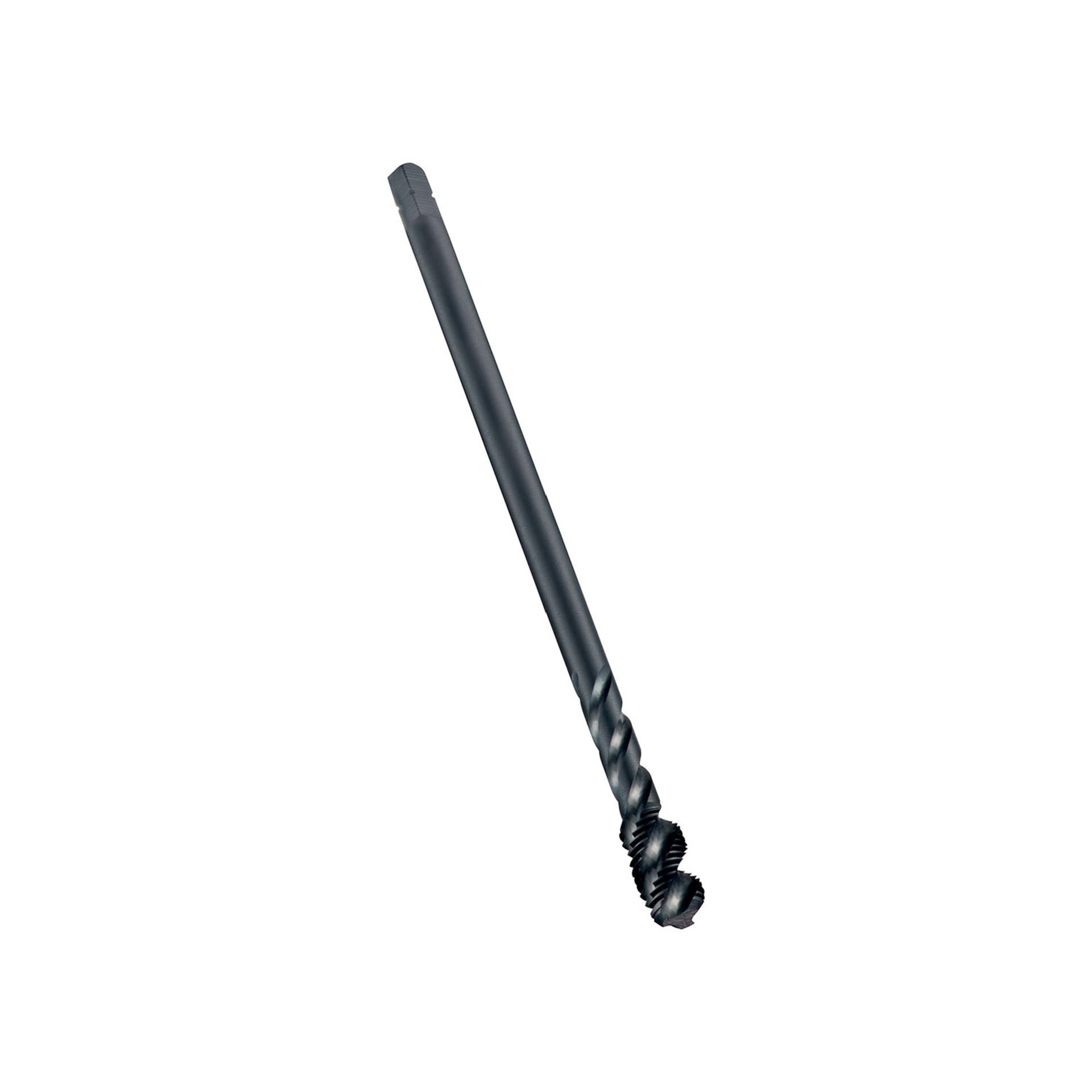

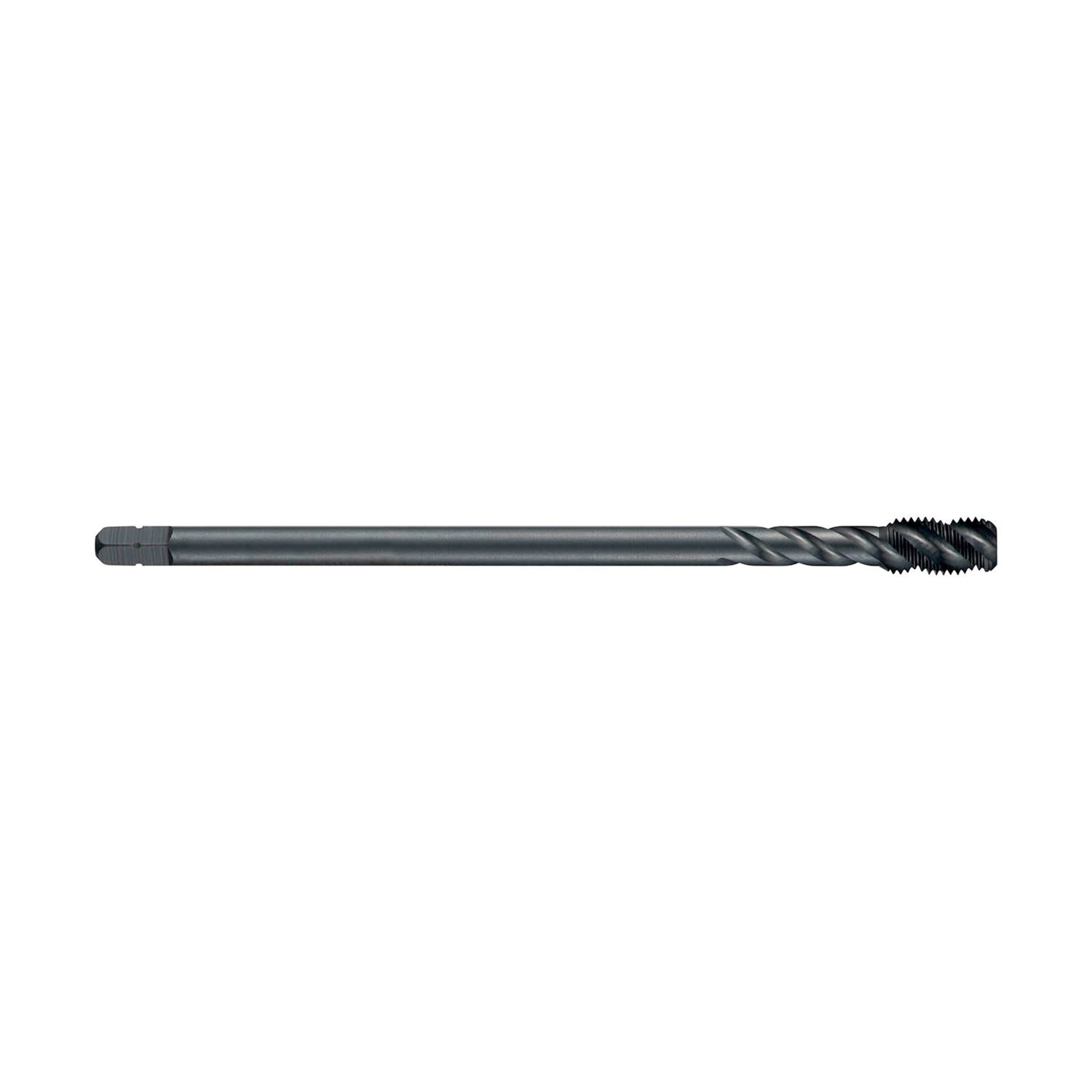

MF Maschinen-Gewindebohrer, Rechtsgedrallte Nuten 45° EX11M4X.50
Artikelnummer:7320760149966
EAN:7320760149966
Hersteller ID:5973648

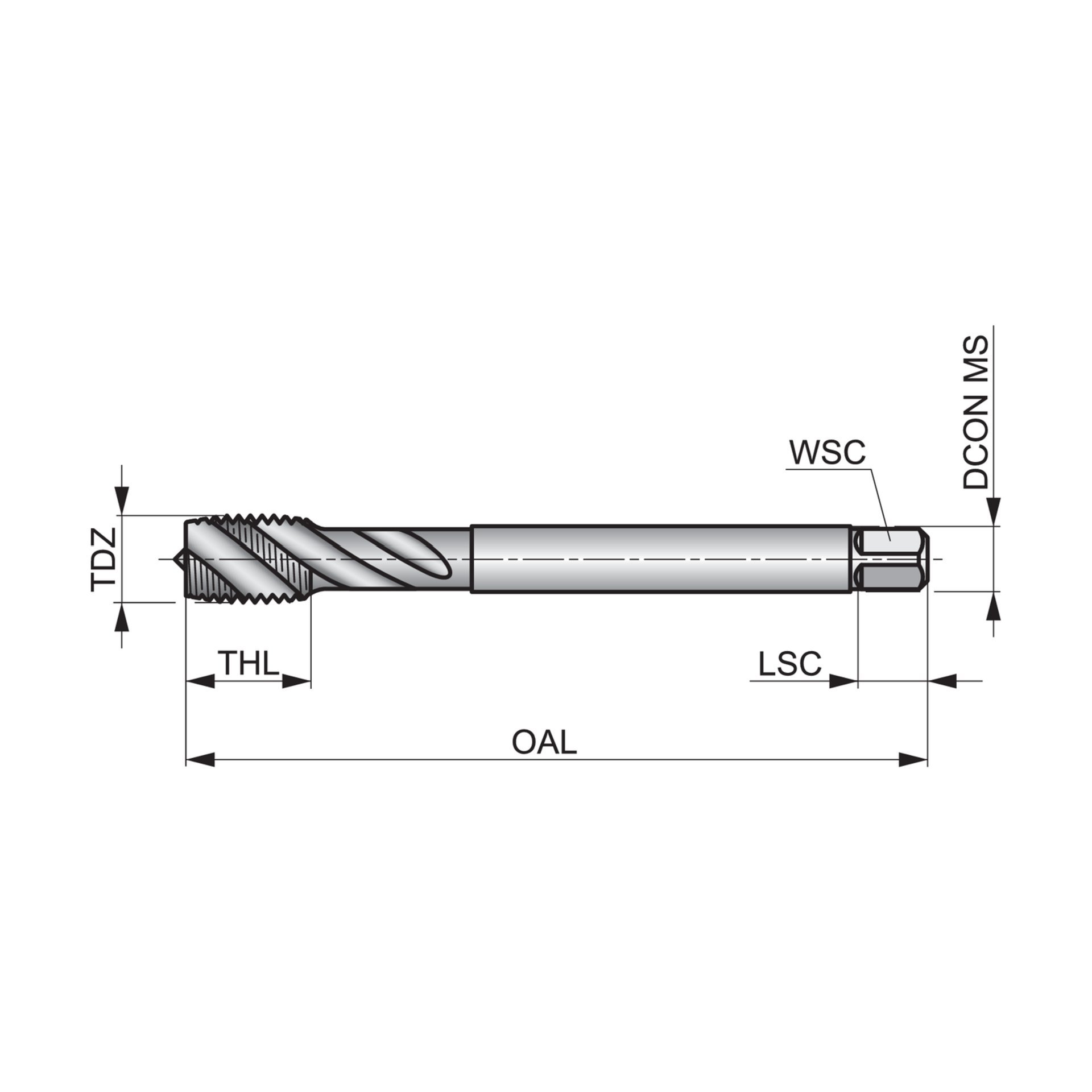

Gewindegröße (TDZ)4
ToleranzgrenzeD4
Gesamtlänge - Metrisch (OAL)63 mm
Spanndurchmesser - Metrisch (DCON MS)2,8 mm
Spannbreite - Metrisch (WSC)2,1 mm
Einspannlänge - Metrisch (LSC)5 mm
Gewindesteigung - Metrisch (TP)0,5 mm
Ausgangsdurchmesser - Metrisch (PHD)3,5 mm
Gewindelänge - Metrisch (THL)7 mm
Schneidenanzahl3
Spiral genuteter Gewindebohrer, Anschnittform C mit 2-3xP Gewindeanschnitt, ISO-Metrisches Feingewinde M4 mit 0.50 mm Steigung und 6H Toleranzklasse, Abmessungen nach DIN 374 Standard mit 2.8mm Schaft und 2.1mm Vierkantantrieb, HSSE-PM mit vaporisierter Oberfläche und 45° Helixwinkel 2.5xD Sacklochgewinde in Allzweckanwendungen
- Marke:
- Dormer Pramet
- EAN:
- 7320760149966
- Produkttyp:
- Maschinen-Gewindebohrer
- Beschichtung:
- Dampfanlassbehandlung
- Schaft:
- Zylindrischer Schaft mit Vierkant
- Oberflächenbehandlung:
- Steam Tempered
- Schneidrichtung:
- Rechts
- Schneidenanzahl:
- 3
- Material Code (BMC):
- HSS-E-PM
- P - Stahl und Stahlguss:
- Vorrangige Anwendung
- M - Edelstahl (korrosionsbeständige Stähle mit ≥ 11 % Chromgehalt):
- Mögliche Anwendung
- Oberflächenfarbe:
- Black
- Gewindegröße (TDZ):
- 4
- Gewindetoleranzklasse (TCTR):
- 6H
- Gewindeform:
- MF - Gewindeform, Metrisches Feingewinde
- Gewindeanschnittform:
- C 2 - 3
- Nutgeometrie:
- Geometrie mit Spiralnuten
- Toleranzgrenze:
- D4
- Gesamtlänge - Metrisch (OAL):
- 63 mm
- Spanndurchmesser - Metrisch (DCON MS):
- 2,8 mm
- Spannbreite - Metrisch (WSC):
- 2,1 mm
- Einspannlänge - Metrisch (LSC):
- 5 mm
- Gewindesteigung - Metrisch (TP):
- 0,5 mm
- Nutzbare Länge (ULDR):
- 2,5 XD
- Spiralwinkel:
- 45 °
- Ausgangsdurchmesser - Metrisch (PHD):
- 3,5 mm
- Gewindelänge - Metrisch (THL):
- 7 mm
- Alternative Produktnummer:
- 7320760149966
