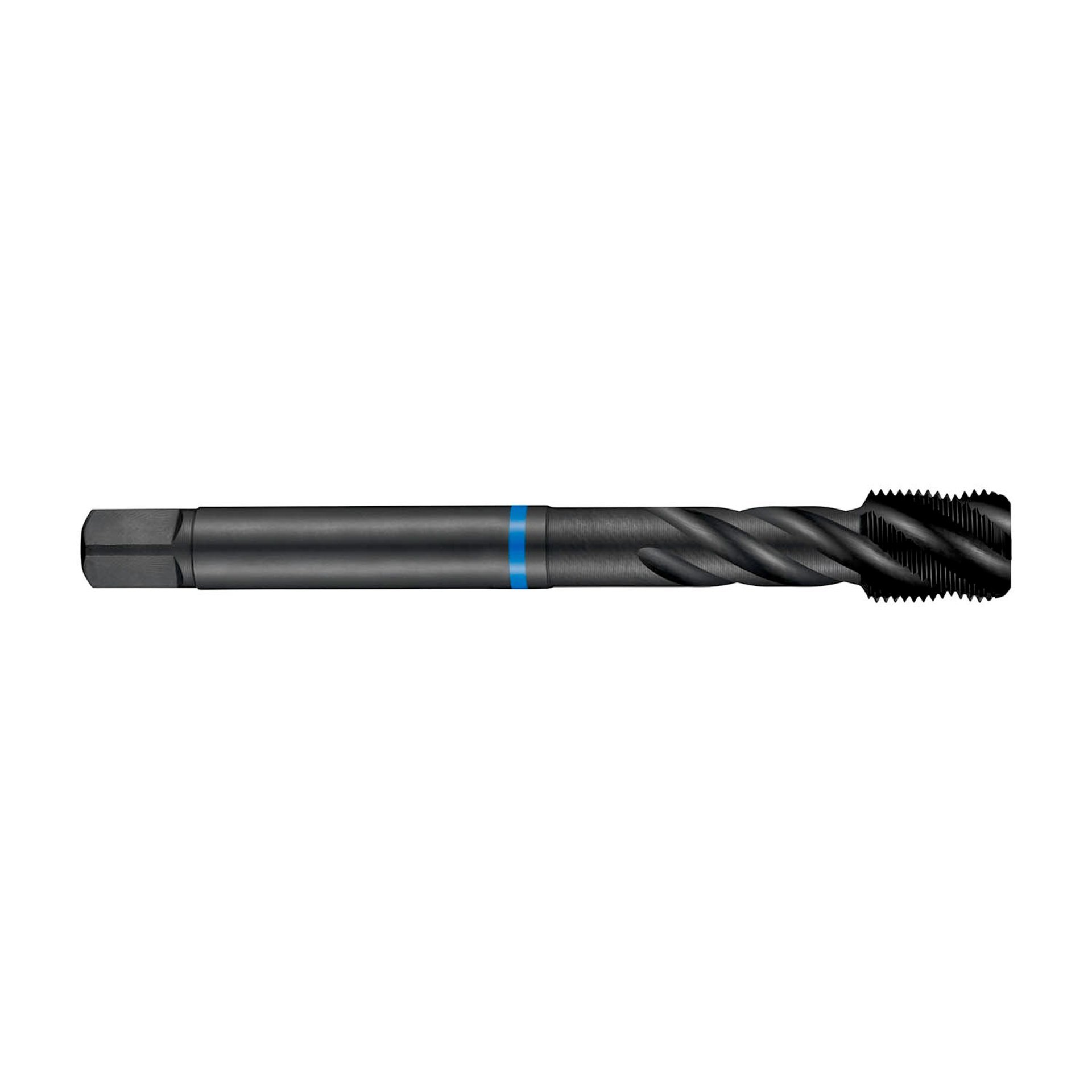

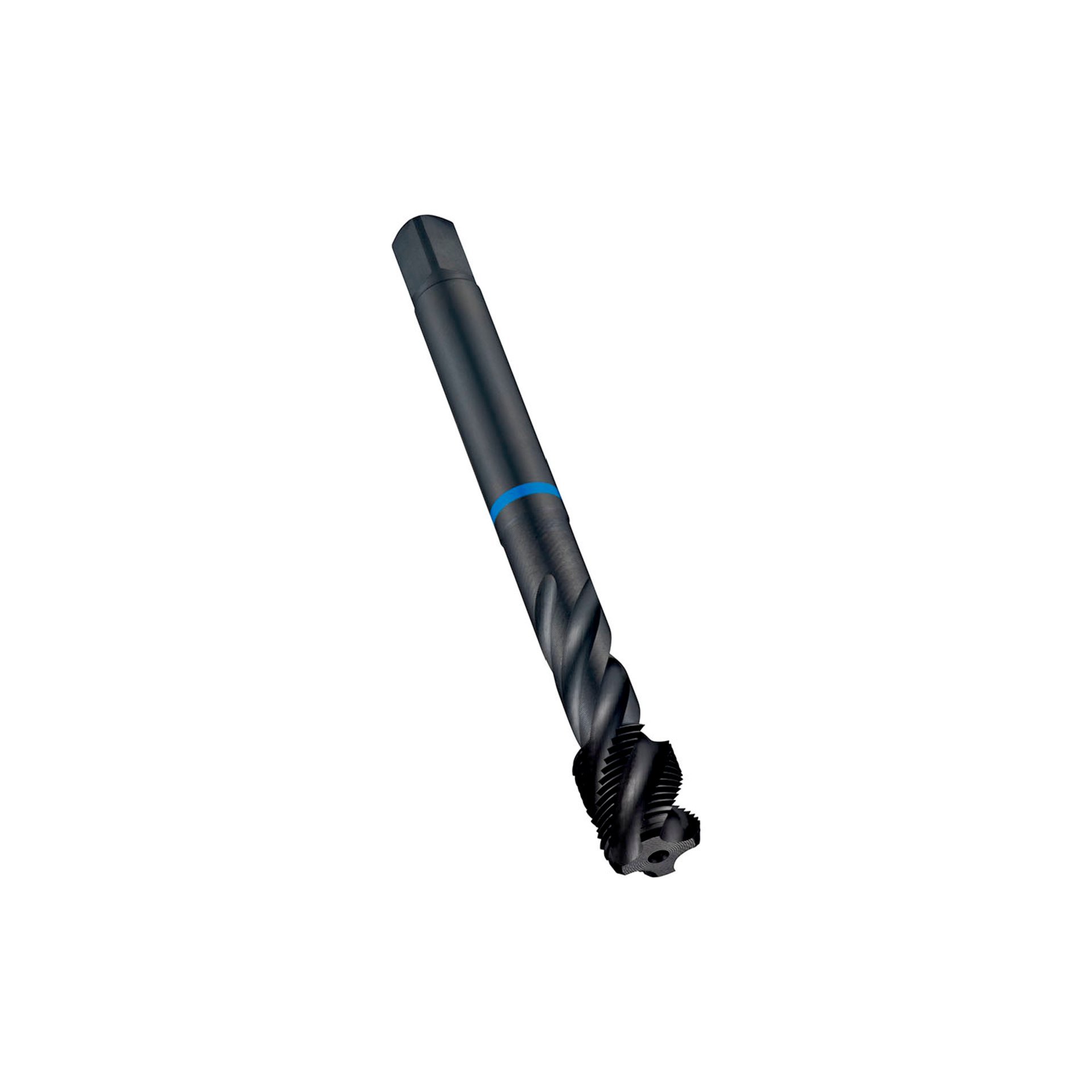

MF Maschinen-Gewindebohrer, Rechtsgedrallte Nuten 40º, Blauring Shark E383M14X1.5
Artikelnummer:7320760664643
EAN:7320760664643
Hersteller ID:6305859

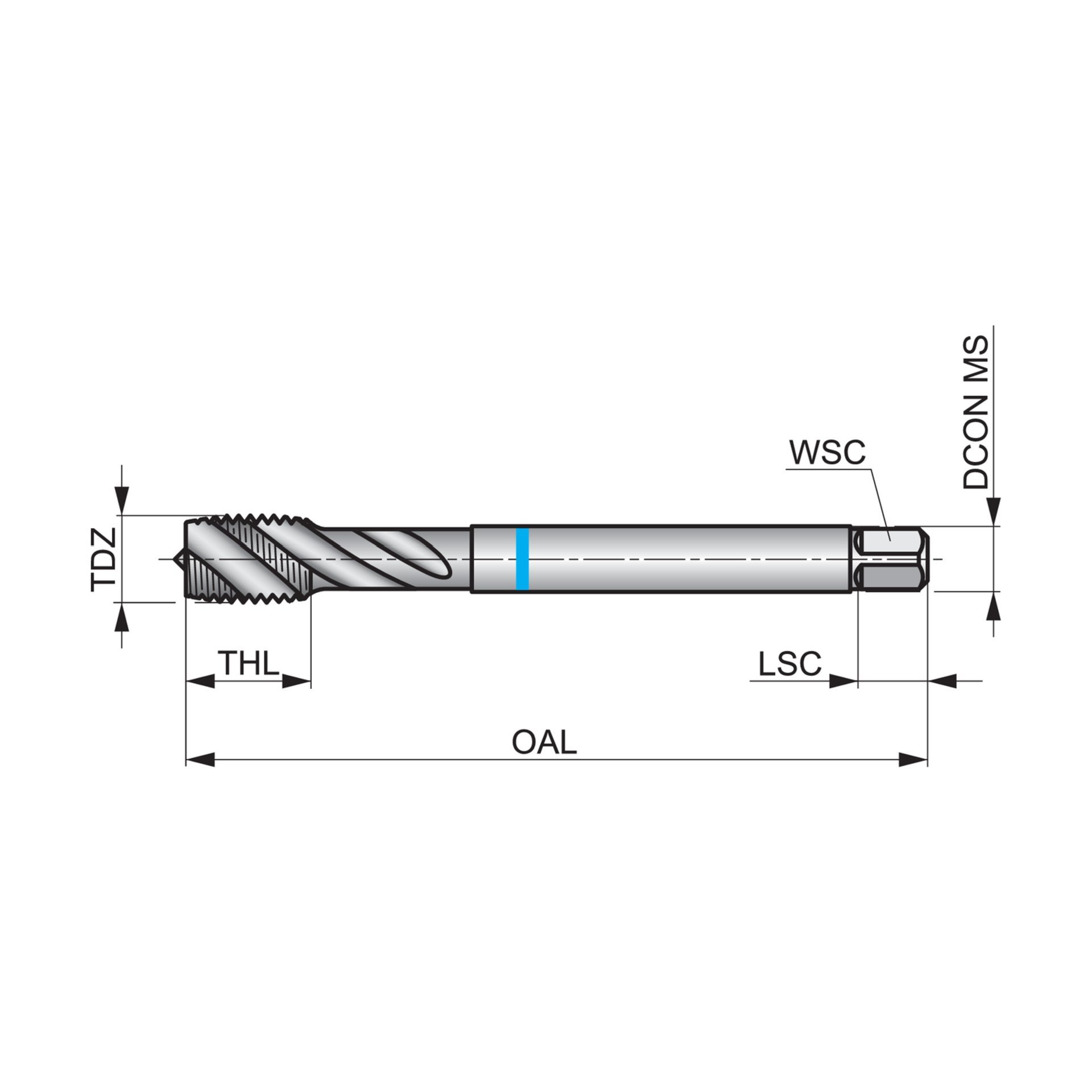

Gewindegröße (TDZ)14
Gesamtlänge - Metrisch (OAL)100 mm
Spanndurchmesser - Metrisch (DCON MS)11 mm
Spannbreite - Metrisch (WSC)9 mm
Einspannlänge - Metrisch (LSC)12 mm
Gewindesteigung - Metrisch (TP)1,5 mm
Ausgangsdurchmesser - Metrisch (PHD)12,5 mm
Gewindelänge - Metrisch (THL)21 mm
Schneidenanzahl4
Spiral genuteter Gewindebohrer Blue Shark, Anschnittform C mit 2-3xP Gewindeanschnitt, ISO-Metrisches Feingewinde M14 mit 1.50 mm Steigung und 6H Toleranzklasse, Abmessungen nach DIN 374 Standard mit 11.0mm Schaft und 9.0mm Vierkantantrieb, HSSE-PM mit vaporisierter Oberfläche und 40° Helixwinkel 2xD Sacklochgewinde in Edelstahl
- Marke:
- Dormer Pramet
- EAN:
- 7320760664643
- Produkttyp:
- Maschinen-Gewindebohrer
- Beschichtung:
- Dampfanlassbehandlung
- Schaft:
- Zylindrischer Schaft mit Vierkant
- Oberflächenbehandlung:
- Steam Tempered
- Schneidrichtung:
- Rechts
- Schneidenanzahl:
- 4
- Material Code (BMC):
- HSS-E-PM
- P - Stahl und Stahlguss:
- Mögliche Anwendung
- M - Edelstahl (korrosionsbeständige Stähle mit ≥ 11 % Chromgehalt):
- Vorrangige Anwendung
- Oberflächenfarbe:
- Black
- Gewindegröße (TDZ):
- 14
- Gewindetoleranzklasse (TCTR):
- 6H
- Gewindeform:
- MF - Gewindeform, Metrisches Feingewinde
- Gewindeanschnittform:
- C 2 - 3
- Nutgeometrie:
- Geometrie mit Spiralnuten
- Gesamtlänge - Metrisch (OAL):
- 100 mm
- Spanndurchmesser - Metrisch (DCON MS):
- 11 mm
- Spannbreite - Metrisch (WSC):
- 9 mm
- Einspannlänge - Metrisch (LSC):
- 12 mm
- Gewindesteigung - Metrisch (TP):
- 1,5 mm
- Nutzbare Länge (ULDR):
- 2 XD
- Spiralwinkel:
- 40 °
- Ausgangsdurchmesser - Metrisch (PHD):
- 12,5 mm
- Gewindelänge - Metrisch (THL):
- 21 mm
- Alternative Produktnummer:
- 7320760664643
