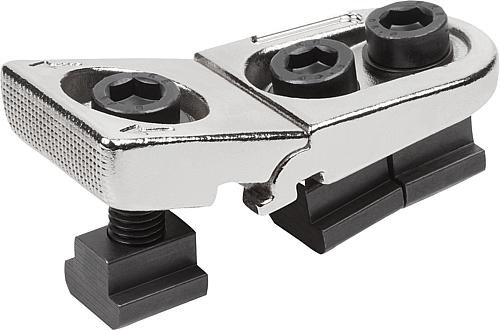

Kipp FLACHSPANNER FÜR T-NUT D=M20 EDELSTAHL, GEHÄRTET, KOMP:EDELSTAHL, BN=22

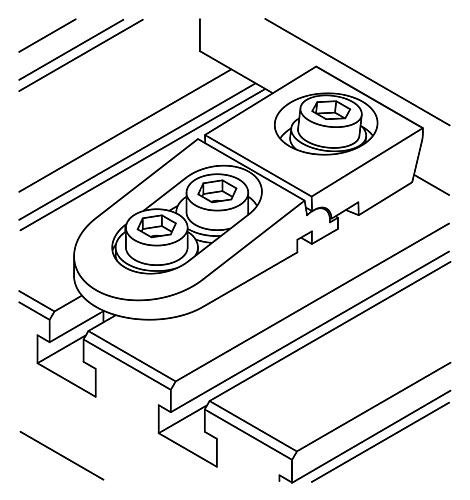

Werkstoff: Spannelement (vorne) Edelstahl 1.7225. Halteelement (hinten) Edelstahl 1.0503. Zylinderschrauben und Nutensteine Stahl Festigkeitsklasse 8.8. Ausführung: Edelstahlteile gehärtet und vernickelt. Stahlteile brüniert. Bestellbeispiel: K1413.1214 Hinweis: Mit den Flachspannern für T-Nut können besonders niedrige Werkstücke gespannt werden. Durch die Niederzugkraft wird das Werkstück zusätzlich auf den Maschinentisch gedrückt. Anwendung: 1. Flachspanner einschieben in die T-Nut des Maschinentisches bis zum Werkstück. 2. Befestigungsschrauben (Halteelement) gemäß Drehmoment anziehen. 3. Durch das Anziehen der Spannschraube (Spannelement) wird das Werkstück gespannt.
- Marke:
- KIPP
- EAN:
- 4059245341368
- Produkttyp:
- Flachspanner
- SW:
- 17
- F1 kN:
- 18
- Ursprungs-Region:
- 05
- Ursprungs-Land:
- DE
- Material Komponente:
- Edelstahl
- Material Grundkörper:
- Edelstahl
- Benennung:
- Flachspanner
- Oberfläche Grundkörper:
- gehärtet und vernickelt
- Oberfläche Komponente:
- gehärtet und vernickelt
- Ausführung 1:
- für T-Nut
- Ausführung 2:
- gehärtet

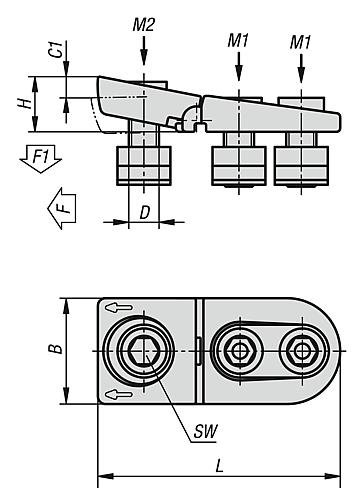

- B=Breite:
- 62
- D=Gewinde:
- M20
- H=Höhe:
- 35
- L=Länge:
- 155
- F kN:
- 36
- BN=Nutbreite:
- 22
- Anziehdrehmoment M1 Nm:
- 300
- Anziehdrehmoment M2 Nm:
- 240
- Herstellerbezeichnung:
- Heinrich Kipp Werk
- Alternative Produktnummer:
- 4059245341368
- Herstellerinformation:
- Heinrich Kipp Werk GmbH & Co. KG, Heubergstr. 2, 72172 Sulz, DE, +4974547930, verkauf@kipp.com, +4974547930, verkauf@kipp.com
