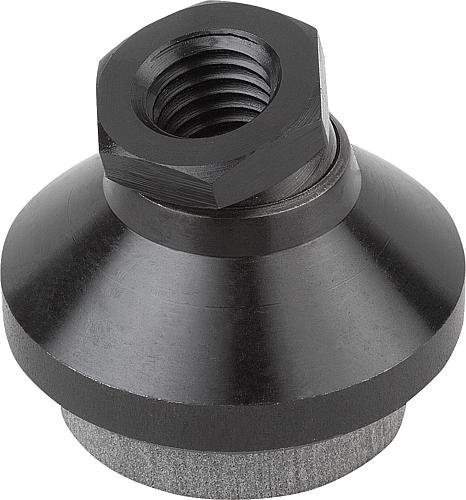

Kipp Gelenkteller mit Schwingungsdämpfung

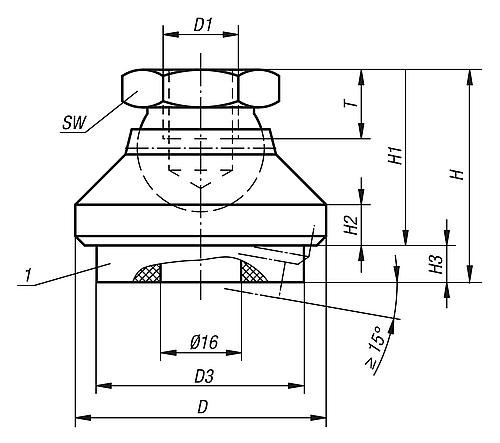

Werkstoff: Stahlausführung: Druckteller Vergütungsstahl, Kugelelement Automatenstahl. Edelstahlausführung: Druckteller und Kugelelement Edelstahl. Dämmplatte PUR-Elastomer (Sylomer V12). Ausführung: Stahlausführung: Kugelelement einsatzgehärtet, brüniert. Teller brüniert. Edelstahlausführung: blank. Dämmplatte grau, geklebt, rutschfest. Einsatzbereich von -30 °C bis +70 °C. Bestellbeispiel: K0420.110 Hinweis: Die in der Tabelle angegebene Belastbarkeit ist eine Empfehlung, bis zu welcher permanenten statischen Last das Dämpfungselement eingesetzt werden soll.Diese statische Belastung entspricht einer Flächenpressung von 0,4 N/mm², bei welcher der Werkstoff seine optimalen Dämpfungseigenschaften erzielt. Dabei wird berücksichtigt, dass es bei der dynamischen Beanspruchung zu einer zusätzlichen Belastung, bis zu einer Pressung von 0,6 N/mm², kommt. Die Dämmplatte absorbiert Vibrationen und verhindert ein Verrutschen des Gelenktellers. Gelenkteller (ohne Schwingungsdämpfung) siehe K0395. Zeichnungshinweis: 1) Dämmplatte
- Marke:
- Kipp
- SW:
- 17
- Ursprungs-Region:
- 08
- Ursprungs-Land:
- DE
- Material Grundkörper:
- Stahl
- Benennung:
- Gelenkteller
- Ausführung 1:
- schwingungsdämpfend
- H=Höhe:
- 30
- D1=Gewinde:
- M10
- D=Tellerdurchmesser:
- 32
- Belastbarkeit max. kN:
- 0,212
- H3 (bei Pressung 0 / 0,4 / 0,6 N/mm²):
- 8 / 6,8 / 5,9
- Herstellerbezeichnung:
- Heinrich Kipp Werk
- Alternative Produktnummer:
- Var4059245185009
- Herstellerinformation:
- Heinrich Kipp Werk GmbH & Co. KG, Heubergstr. 2, 72172 Sulz, DE, +4974547930, verkauf@kipp.com, +4974547930, verkauf@kipp.com
