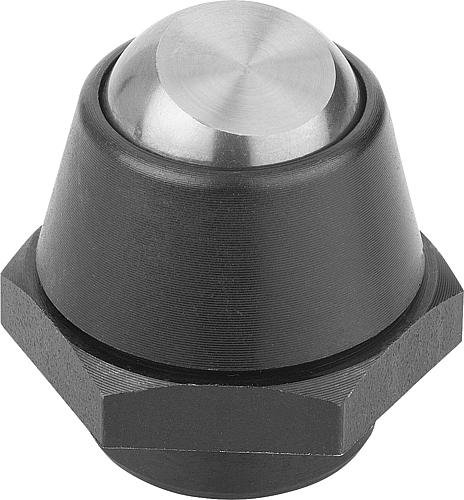

Kipp Pendelauflagen Neigungswinkel 14° und 20°
Werkstoff: Körper Stahl. Kugel rost- und säurebeständiger Stahl. Ausführung: Körper brüniert, Kugel blank. Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau. Patent angemeldet. In das Gewinde D2 können Gewindestifte oder Stiftschrauben eingedreht und verklebt werden. So erhält man auf einfache Art eine Pendelauflage mit Außengewinde. Kugel gegen Verdrehen gesichert. Vorteile: - Die Pendelauflage ist schwenkbar. - Aufnahme großer Belastungskräfte. - Der eingebaute O-Ring hält Schmutz und Fremdteilchen zurück. Somit ist eine sichere Funktion gewährleistet.
- Marke:
- Kipp
- Produkttyp:
- Sechskant
- Befestigungsart:
- Innengewinde
- Kugel-Ø:
- 10
- Form:
- C
- SW:
- 17
- Ursprungs-Land:
- FR
- Material Grundkörper:
- Stahl
- Benennung:
- Pendelauflage
- Oberfläche Grundkörper:
- brüniert
- Oberfläche Komponente:
- blank
- Ausführung 1:
- Neigungswinkel 14°

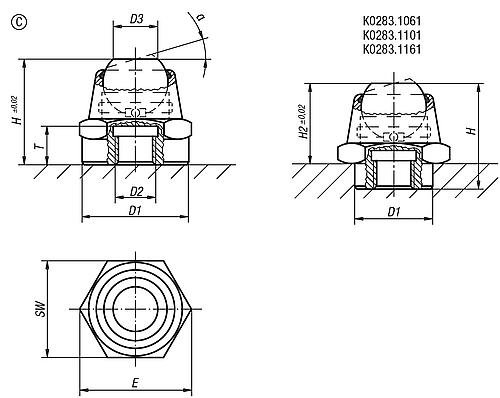

- H=Höhe:
- 17,5
- D1=Außendurchmesser:
- 12
- Belastbarkeit max. kN (nur bei statischer Belastung):
- 14
- Aufnahme-/ Auflagefläche:
- sík
- Material Aufnahme-/Auflagefläche:
- acél
- D2=Gewinde:
- M6
- Herstellerbezeichnung:
- Heinrich Kipp Werk
- Alternative Produktnummer:
- Var4059245000203
- Herstellerinformation:
- Heinrich Kipp Werk GmbH & Co. KG, Heubergstr. 2, 72172 Sulz, DE, +4974547930, verkauf@kipp.com, +4974547930, verkauf@kipp.com
