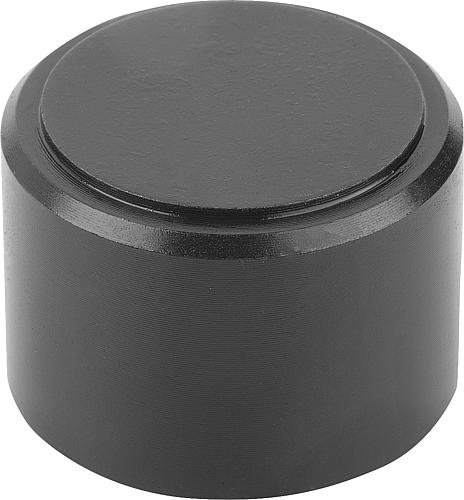

Kipp Pendelauflagen selbsttätig rückschwenkend

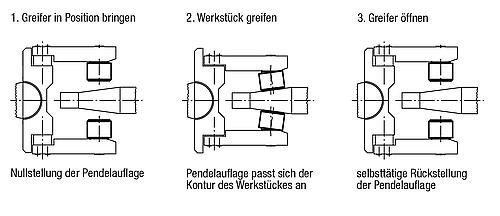

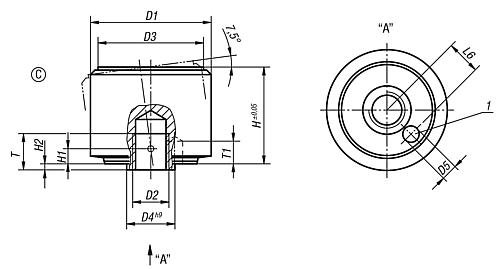

Werkstoff: Vergütungsstahl. Ausführung: gehärtet und brüniert. Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau. Vorteile: - Ein eingebauter O-Ring verhindert das Eindringen von Schmutz und Fremdteilchen. - Die Spannauflage schwenkt nach dem Spannen selbsttätig in die Nullstellung zurück. - Hohe Belastbarkeit bei geringer Baugröße. Zeichnungshinweis: 1) Bohrung für Stift als Verdrehsicherung
- Marke:
- Kipp
- Produkttyp:
- Zylinder
- Befestigungsart:
- Innengewinde
- Form:
- C
- Ursprungs-Region:
- 08
- Ursprungs-Land:
- DE
- Material Komponente:
- Vergütungsstahl
- Material Grundkörper:
- Vergütungsstahl
- Benennung:
- Pendelauflage
- Oberfläche Grundkörper:
- gehärtet und brüniert
- T=Gewindetiefe:
- 8
- Ausführung 1:
- selbsttätig rückschwenkend
- H=Höhe:
- 21,5
- D1=Außendurchmesser:
- 28
- Belastbarkeit max. kN (nur bei statischer Belastung):
- 90
- Aufnahme-/ Auflagefläche:
- sík
- Material Aufnahme-/Auflagefläche:
- acél
- D2=Gewinde:
- M8
- Herstellerbezeichnung:
- Heinrich Kipp Werk
- Alternative Produktnummer:
- Var4059245001002
- Herstellerinformation:
- Heinrich Kipp Werk GmbH & Co. KG, Heubergstr. 2, 72172 Sulz, DE, +4974547930, verkauf@kipp.com, +4974547930, verkauf@kipp.com
