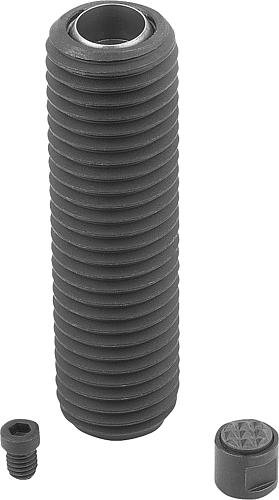

Kipp Pendelauflagen verstellbar mit O-Ring, auswechs...
Werkstoff: Körper Vergütungsstahl. Kugel rost- und säurebeständiger Stahl. Einsatz: Form M Werkzeugstahl mit Hartmetallriffelung. Ausführung: Körper vergütet und brüniert. Kugel gehärtet und blank. Einsatz: Form M brüniert. Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau. Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden. Kugel gegen Verdrehen gesichert. Vorteile: Hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze. Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen. Dadurch wird eine gleichmäßige Bewegung gewährleistet.
- Marke:
- Kipp
- Produkttyp:
- Gewinde
- Befestigungsart:
- Außengewinde
- Kugel-Ø:
- 13
- Form:
- M
- SW:
- 8
- SW1:
- 10
- Ursprungs-Land:
- US
- Material Komponente:
- Werkzeugstahl
- Material Grundkörper:
- Vergütungsstahl
- Benennung:
- Pendelauflage
- Oberfläche Grundkörper:
- vergütet und brüniert
- Oberfläche Komponente:
- gehärtet und blank
- Ausführung 1:
- mit O-Ring
- Ausführung 2:
- auswechselbare Einsätze
- H=Höhe:
- 70
- Belastbarkeit max. kN (nur bei statischer Belastung):
- 37
- Aufnahme-/ Auflagefläche:
- bordázott
- Material Aufnahme-/Auflagefläche:
- keményfém
- D2=Gewinde:
- M20
- B=Gewindelänge:
- 70
- Bestellnummer für Gripper:
- 07113-10107
- Herstellerbezeichnung:
- Heinrich Kipp Werk
- Alternative Produktnummer:
- Var4059245003389
- Herstellerinformation:
- Heinrich Kipp Werk GmbH & Co. KG, Heubergstr. 2, 72172 Sulz, DE, +4974547930, verkauf@kipp.com, +4974547930, verkauf@kipp.com
