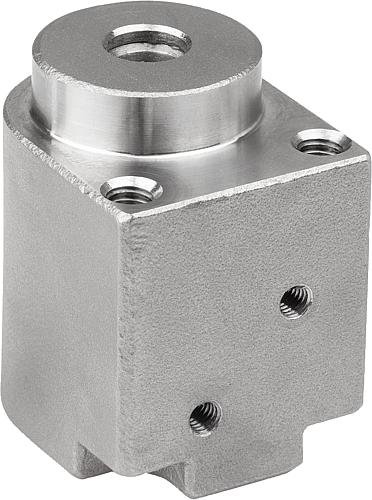

Kipp POSITIONIERAUFNAHME PNEUMATISCH, MIT FLANSCH, D=6, M04 F=40 F1=6 FH=100, EDEL...

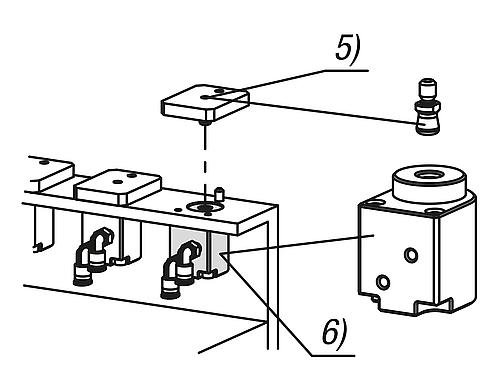

Das Spannen erfolgt über Druckluft. Fällt diese ab, ist weiterhin über die Feder gespannt. Zum Entspannen der Positionieraufnahmen durch Druckluft muss die Federkraft von 6 N überwunden werden. Werkstoff: Grundkörper aus Edelstahl. Dichtung aus NBR. Ausführung: Edelstahl blank. Bestellbeispiel: K1741.0618 Bestellhinweis: Zylinderkopfschrauben M3x28 zur Befestigung von der Unterseite sind im Lieferumfang enthalten. Zylinderkopfschrauben M4 zur Befestigung von der Oberseite sind nicht im Lieferumfang enthalten. Hinweis: Einbaumaße für Plattenstärke 6 mm. Die angegebenen Spann- und Haltekräfte beziehen sich auf einen Betriebsdruck von 0,5 Mpa. Die Wiederholgenauigkeit beträgt ± 0,2 mm. Zubehör: Spannbolzen K1564. Zeichnungshinweis: 1) Anschluss "Spannen" 2) Anschluss "Entspannen" 3) Zylinderkopfschraube M3 4) Zylinderkopfschraube M4 5) Spannbolzen 6) Positionieraufnahme
- Marke:
- Kipp
- EAN:
- 4059245590636
- Haltekraft N:
- 100
- Ursprungs-Land:
- JP
- Material Komponente:
- Nitrilkautschuk
- Material Grundkörper:
- Edelstahl
- Benennung:
- Positionieraufnahme
- Ausführung 1:
- pneumatisch
- PL Edelstahl:
- true
- Ausführung 2:
- mit Flansch

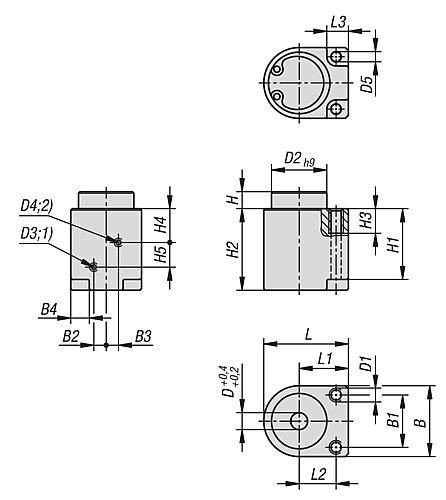

- B=Breite:
- 23
- H=Höhe:
- 5,5
- D=Durchmesser:
- 6
- L=Länge:
- 27,5
- Betriebsdruck MPa:
- 0,3 - 0,7
- F=Spannkraft N (Pneum. gespannt):
- 40
- F1=Spannkraft N (Federgespannt):
- 6
- Alternative Produktnummer:
- 4059245590636
- Herstellerinformation:
- Heinrich Kipp Werk GmbH & Co. KG, Heubergstr. 2, 72172 Sulz, DE, +4974547930, verkauf@kipp.com, +4974547930, verkauf@kipp.com
