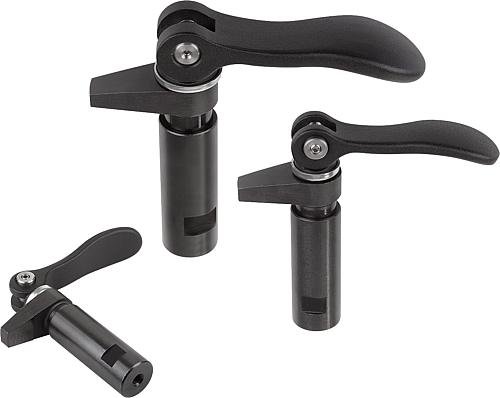

Kipp Spannhaken mit Bund und Exzenterhebel

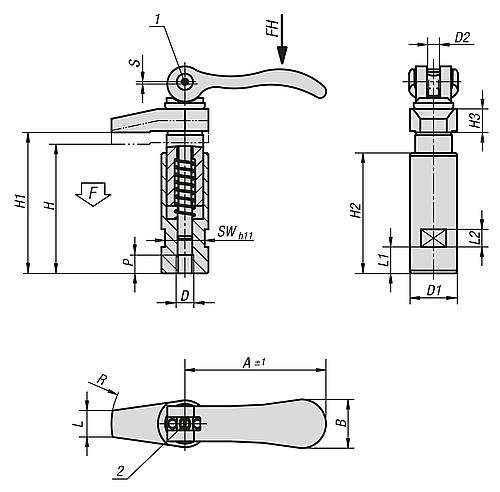

Werkstoff: Grundkörper und Spannhaken Vergütungsstahl. Griffhebel aus Aluminiumguss EN AC-46200. Druckscheibe aus Kunststoff PA 66 GF 35-X glasfaserverstärkt. Achsbolzen, Stiftschraube und Scheibe Edelstahl 1.4305. Ausführung: Grundkörper und Spannhaken vergütet und brüniert. Griffhebel schwarz pulverbeschichtet. Druckscheibe schwarz. Achsbolzen, Stiftschraube und Scheibe blank. Bestellbeispiel: K0013.106 Hinweis: Ideal für Spannungen bei denen die Teile von oben eingelegt werden sollen da der Spannhaken zum Einlegen und Entnehmen der Werkstücke geschwenkt werden kann. Die exakte Spannhöhe wird über das an der Stiftschraube befindliche Feingewinde mit Hilfe eines Schraubendrehers eingestellt. Mit der Sicherungsschraube kann diese Einstellung gesichert werden. Das Maß S entspricht dem Spannhub des Exzenters. Zeichnungshinweis: 1) Sicherungsschraube für Stift 2) Stiftschraube zur Feinjustage des Spannhebels
- Marke:
- Kipp
- Produkttyp:
- Spannhaken
- SW:
- 19
- Ursprungs-Land:
- FR
- Material Grundkörper:
- Vergütungsstahl
- Benennung:
- Spannhaken
- Ausführung 1:
- mit Bund
- Ausführung 2:
- mit Exzenterhebel
- Hub S:
- 1,5
- Handkraft FH N:
- 350
- D=Gewinde:
- M10
- D1=Durchmesser:
- 25
- F kN:
- 8
- Herstellerbezeichnung:
- Heinrich Kipp Werk
- Alternative Produktnummer:
- Var4059245293506
- Herstellerinformation:
- Heinrich Kipp Werk GmbH & Co. KG, Heubergstr. 2, 72172 Sulz, DE, +4974547930, verkauf@kipp.com, +4974547930, verkauf@kipp.com
