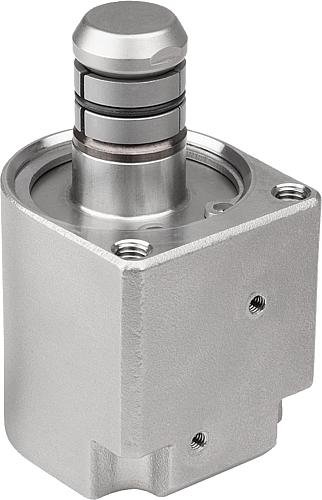

Kipp ZENTRIERSPANNER PNEUMATISCH, D1=16, D=20, M03, EDELSTAHL, KOMP:NITRILKAUTSCHUK

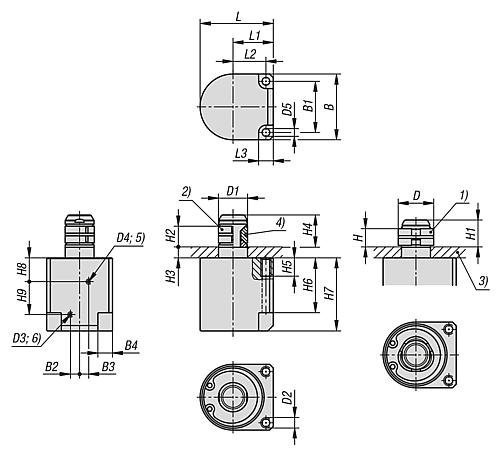

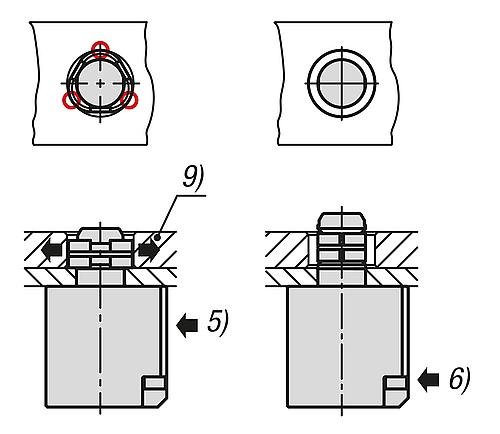

Das Spannen und Entspannen des Werkstücks erfolgt über Druckluft. Der mögliche Spanndurchmesser liegt zwischen 16 - 20 mm. Werkstoff: Grundkörper aus Edelstahl. Dichtung aus NBR. Ausführung: Edelstahl blank. Bestellbeispiel: K1742.16 Bestellhinweis: Zylinderkopfschrauben M4x35 zur Befestigung von der Unterseite sind im Lieferumfang enthalten. Zylinderkopfschrauben mit niedrigem Kopf M5 zur Befestigung von der Oberseite sind nicht im Lieferumfang enthalten. Hinweis: Einbaumaße für Plattenstärke 6 mm. Die angegebenen Haltekräfte beziehen sich auf einen Betriebsdruck von 0,5 MPa sowie einer Oberflächengüte von Ra 1.6 µm. Die Wiederholgenauigkeit beträgt hierbei ca. ± 0,2 mm. Zeichnungshinweis: 1) Position "Spannen" 2) Position "Entspannen" 3) Befestigungsplatte 4) O-Ring 5) Anschluss "Spannen" 6) Anschluss "Entspannen 7) Zylinderkopfschraube M4 8) Zylinderschraube mit niedrigem Kopf M5 9) Werkstück
- Marke:
- Kipp
- EAN:
- 4059245590698
- Haltekraft N:
- 77
- Ursprungs-Land:
- JP
- Material Komponente:
- Nitrilkautschuk
- Material Grundkörper:
- Edelstahl
- Benennung:
- Zentrierspanner
- Ausführung 1:
- pneumatisch
- PL Edelstahl:
- true
- B=Breite:
- 36
- H=Höhe:
- 10
- D=Durchmesser:
- 20
- L=Länge:
- 40
- Betriebsdruck MPa:
- 0,3 - 0,7
- Alternative Produktnummer:
- 4059245590698
- Herstellerinformation:
- Heinrich Kipp Werk GmbH & Co. KG, Heubergstr. 2, 72172 Sulz, DE, +4974547930, verkauf@kipp.com, +4974547930, verkauf@kipp.com
