Kipp Zustandssensoren Edelstahl mit Halter für Schn...

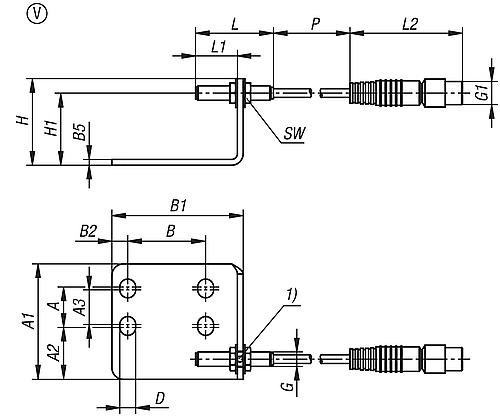

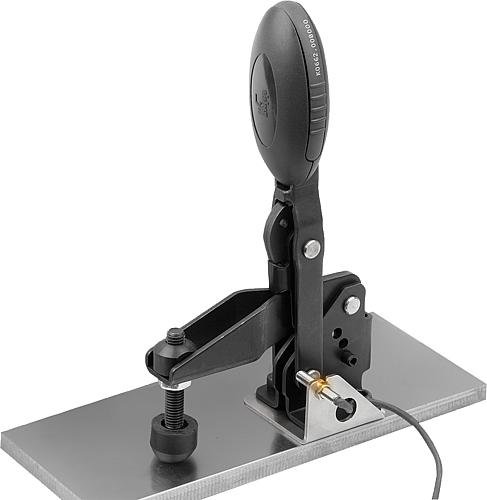

Zustandssensoren mit Halter dienen zur Abfrage des Betätigungszustandes von Schnellspannern. Der Sensor erkennt, ob der Schnellspanner offen oder geschlossen ist und ermöglicht die elektronische Verarbeitung dieser Zustandsinformation. Der Sensor wird über den Halter am Schnellspanner befestigt. Werkstoff: Edelstahl. Ausführung: blank. Hinweis: Zustandssensor und Halter werden unmontiert geliefert. Montage: Der Zustandssensor wird über die Muttern am Halter befestigt und auf das Maß L1 eingestellt. Der Halter wird mit den Schrauben des Schnellspanners über die Durchgangslöcher zwischen Fuß und Montagefläche befestigt. Die Feineinstellung des Schaltpunktes erfolgt bei der Montage des Schnellspanners. Die detaillierte Vorgehensweise ist in der Montageanleitung beschrieben. Zubehör: K0662 K1276 K1737 Technische Daten: Induktiver Sensor: Ausgangsschaltung: PNP Schließer (NO) Betriebsspannung: 10 - 30 V DC Betriebsstrom: 100 mA Schaltabstand: 0,8 mm Schaltfrequenz: 5000 Hz Kurzschlussfest: ja Verpolungsfest: ja Schutzart: IP 67 Anschlussart: 0,3 m Kabel, PUR, mit Steckverbinder Temperaturbereich: -25° C - +70°C Zulassung: CE, c-UL-us, EAC Sicherheit: Zustandssensoren sind nicht zur Absicherung von Personen geeignet. Zeichnungshinweis: 1) LED-Anzeige BN = Braun BK = Schwarz BU = Blau
