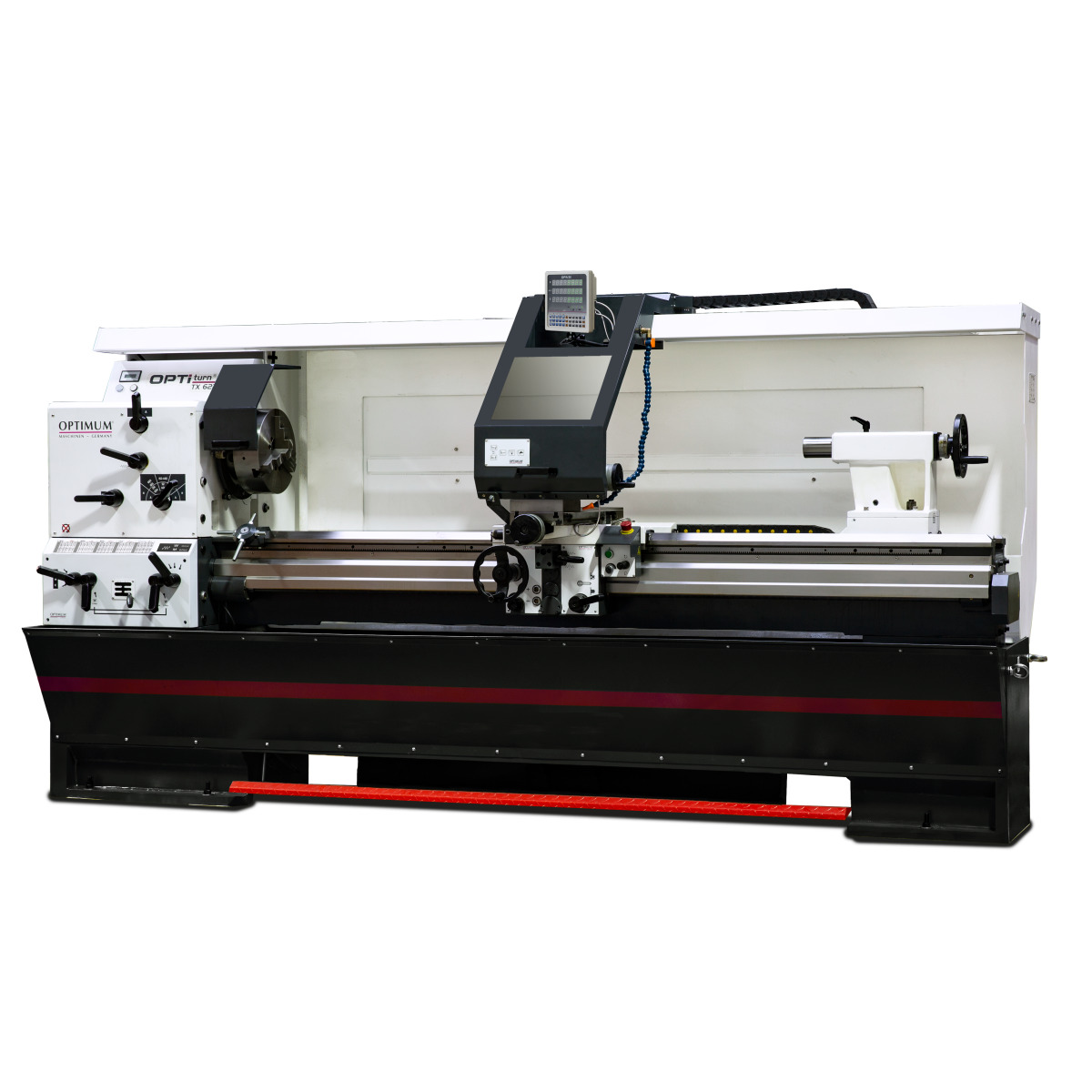

Optimum Präzisions-Leit- und Zugspindeldrehmaschine OPTIturn TX 6222V
Mit elektronisch regelbarem Antrieb und digitaler Positionsanzeige DPA 32
- Maschinenbett aus stark verripptem Guss
- Einteiliger Maschinenunterbau aus Stahl
- Hohe Steifigkeit des Spindelstockgehäuses durch stark verrippten 25GG-Guss
- Präzise gearbeiteter Schlitten
- Wellen auf Nadellagern, alle Komponenten werden im Ölbad geschmiert
- Bettführungen gehärtet und präzisionsgeschliffen
- Alle elektronischen Bedienelemente zentral zu erreichen
- Alle Zahnräder des Vorschubgetriebes aus gehärtetem Stahl
- Handräder entkoppelt und geprüft nach EN 23125
- Zweikanalige Sicherheitselektronik
- Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
- Komplette Leit- und Zugspindelabdeckung
- Komplette Ausleuchtung des Arbeitsraumes
- Servicefreundliche herausnehmbare Rückwand
- Gehärtete und geschliffene Planspindel gewährleistet enorme Genauigkeit und Haltbarkeit
- Durch die große Zerspanleistung ist eine hohe Spanabnahme bei der Schruppbearbeitung kein Problem
- Energiekette für schonende Leitungs- und Schlauchführung
- Verriegelbarer Späneschutz verfährt mit dem Bettschlitten mit integrierter Positionsanzeige und Kühlmittelschlauch, manuell verschiebbar
- Keine Wechselräder nötig
- Mit Sicherheitsvorrichtung gegen gleichzeitigen Betrieb von Gewindeschneid- und Vorschubmechanismus
- Elektronische Vorschubabschaltung der Z-Achse
- Kühlmitteleinrichtung mit separatem Kühlmitteltank mit Füllstandsanzeige und Öl-Abscheider; leichte und vollständige Entleerung und Reinigung nach DIN
- Elektrische Positionsabschaltung mit Vierfach Positionsanschlag
- Dreibacken-Drehfutter im Standardlieferumfang
- Schnellwechsel-Stahlhalter SWH 7-C
- Stahlhalter 32 x 130 Typ D für Vierkantmeißel 25 mm
- Große Spindelbohrung
Auf diesen Artikel erhalten Sie die 3-Jahres Stürmer Garantie bei Online-Registrierung. Garantie nur für Endkunden in Deutschland und Österreich anwendbar.
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:- Dreibacken-Drehfutter Ø 315 mm Nr. 8
- Nicht mitlaufende Zentrierspitze MK 5 lang
- Nicht mitlaufende Zentrierspitze MK 5 kurz
- Schnellwechsel-Stahlhalter SWH 7-C
- Stahlhalter für Vierkantmeißel 32 x 130 Typ D für Vierkantmeißel 25 mm
- Maschinenerstbefüllung mit Qualitätsöl
- Reduzierhülse MK 7 / MK 5
- Bedienwerkzeug
- Marke:
- Optimum
- EAN:
- 4030635047534
- Spindelkonus:
- MK 7
- Spindelaufnahme:
- Camlock DIN ISO 702-2 Nr. 8
- Digitale Positionsanzeige:
- DPA 32
- Reitstockaufnahme:
- MK 5
- Anzahl der Steigungen Metrisch:
- 55
- Anzahl der Vorschübe längs:
- 55
- Anzahl der Steigungen Zoll:
- 55
- Anzahl der Steigungen Diametral Pitch:
- 55
- Anzahl der Steigungen Modulgewinde:
- 55
- Anzahl der Vorschübe plan:
- 55
- Stahlhalter:
- SWH 7-C
- Spitzenweite:
- 2.225 mm
- Anschlussspannung:
- 400 V
- Spindelbohrung:
- 105 mm

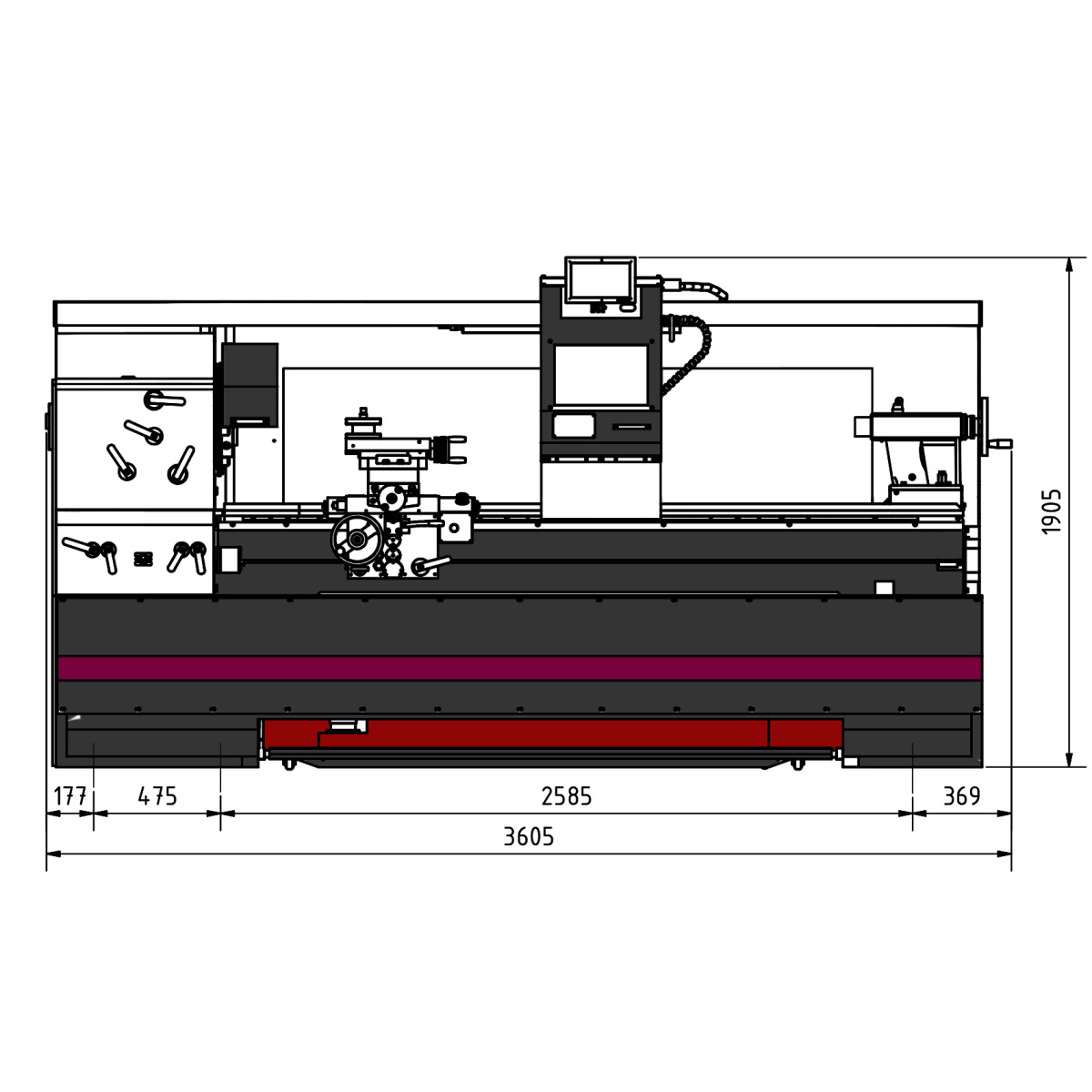

- Länge (Produkt) ca.:
- 3605 mm

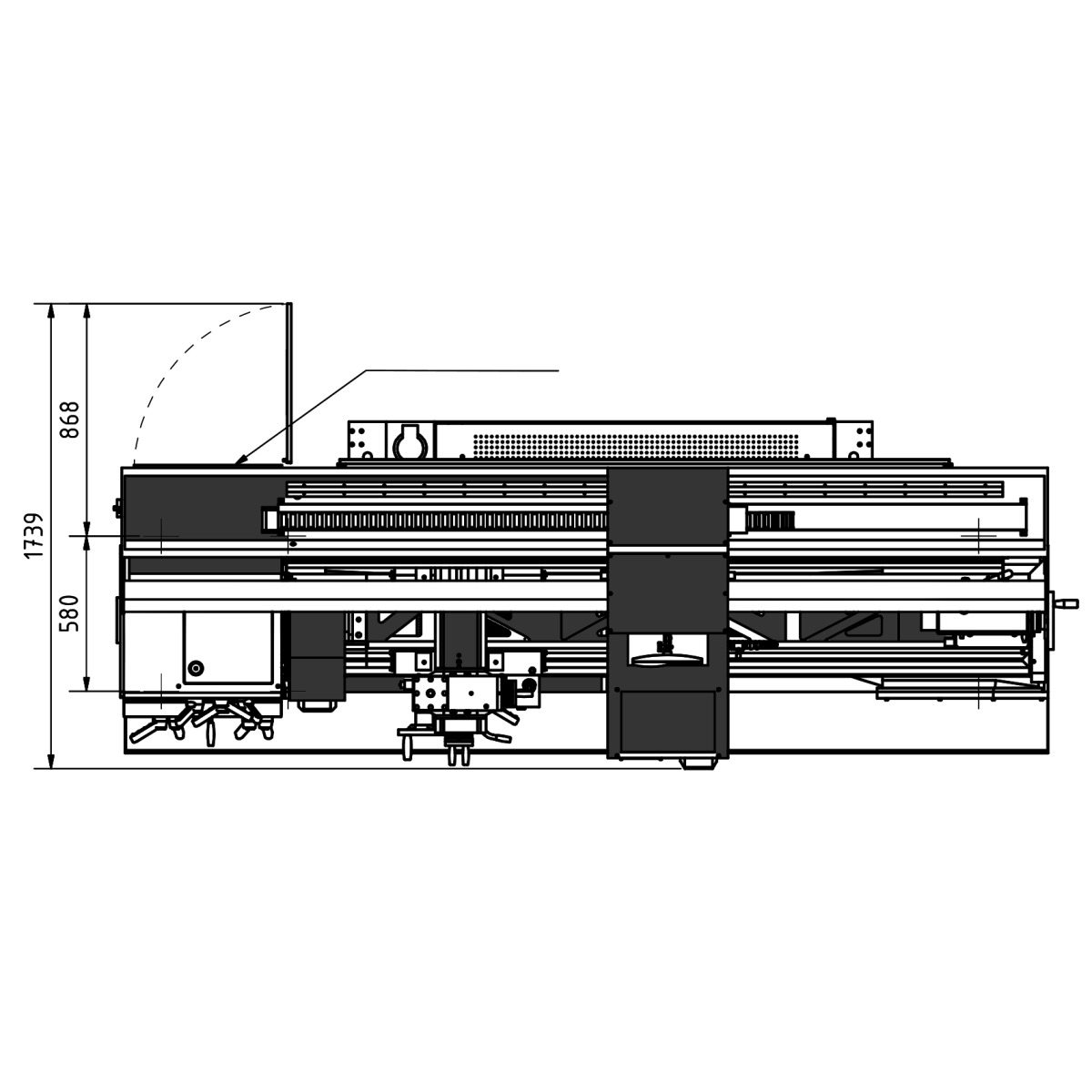

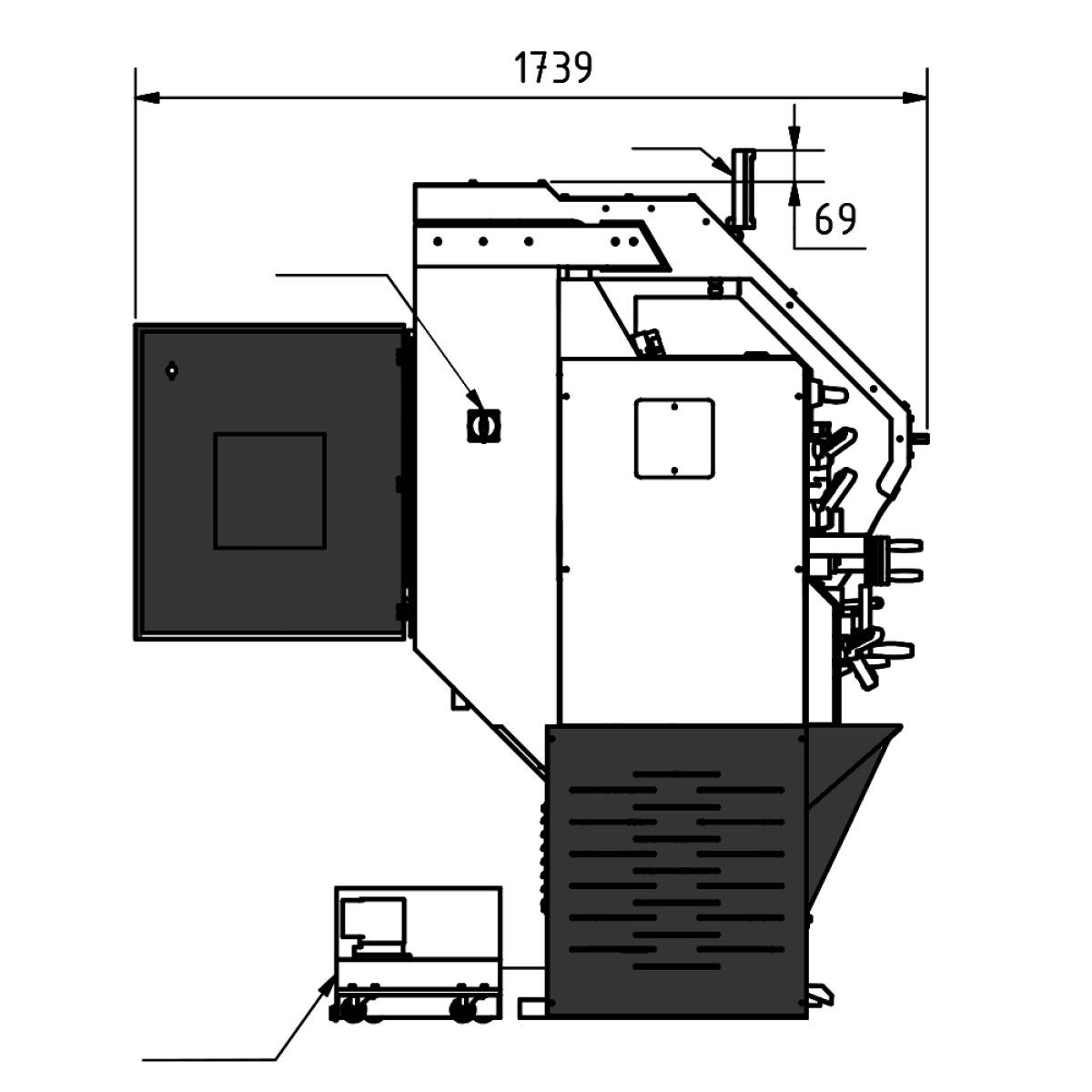

- Breite/Tiefe (Produkt) ca.:
- 1739 mm
- Höhe (Produkt) ca.:
- 1905 mm
- Gewicht (Netto) ca.:
- 2800 kg
- Netzfrequenz:
- 50 Hz
- Gesamt Anschlusswert:
- 12 kW
- Drehzahlbereich:
- 14 – 1800 min¯¹
- Anzahl der Drehzahlbereiche:
- 2 x 3 Stufen
- Spitzenhöhe:
- 310 mm
- Umlaufdurchmesser über Planschlitten:
- 424 mm
- Reitstock Pinolenhub:
- 180 mm
- Steigung Metrisch:
- 0.5 - 15 mm/U
- Verfahrweg Oberschlitten:
- 170 mm
- Verfahrweg Planschlitten:
- 350 mm
- Verfahrweg Bettschlitten:
- 2.000 mm
- Vorschubbereich längs:
- 0.05 - 1.5 mm/U
- Umlaufdurchmesser über Maschinenbett:
- 620 mm
- Drehlänge in der Bettbrücke:
- 231 mm
- Reitstock Pinolendurchmesser:
- 72 mm
- Steigung Zoll:
- 60 - 2 Gg/1"
- Steigung Diametral Pitch:
- 120 – 4 Gg/π
- Steigung Modulgewinde:
- 0.25 - 7.5 mm x π
- Vorschubbereich plan:
- 0.025 - 0.75 mm/U
- Umlaufdurchmesser in der Bettbrücke:
- 880 mm
- Kühlschmiermittelsystem Leistung Kühlmittelpumpe:
- 0.1 kW
- Umlaufdurchmesser über Längsschlitten:
- 580 mm
- Vorschubmotor Antriebsleistung:
- 0.55 kW
- Steigung Leitspindel:
- 6 mm
- Abgabeleistung (Motorleistung):
- 11 kW
- Herstellerbezeichnung:
- TX 6222V
- Alternative Produktnummer:
- 3432467
- Herstellerinformation:
- Stürmer Maschinen GmbH, Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, DE, +49951965550, info@stuermer-maschinen.de, +49951965550, info@stuermer-maschinen.de
