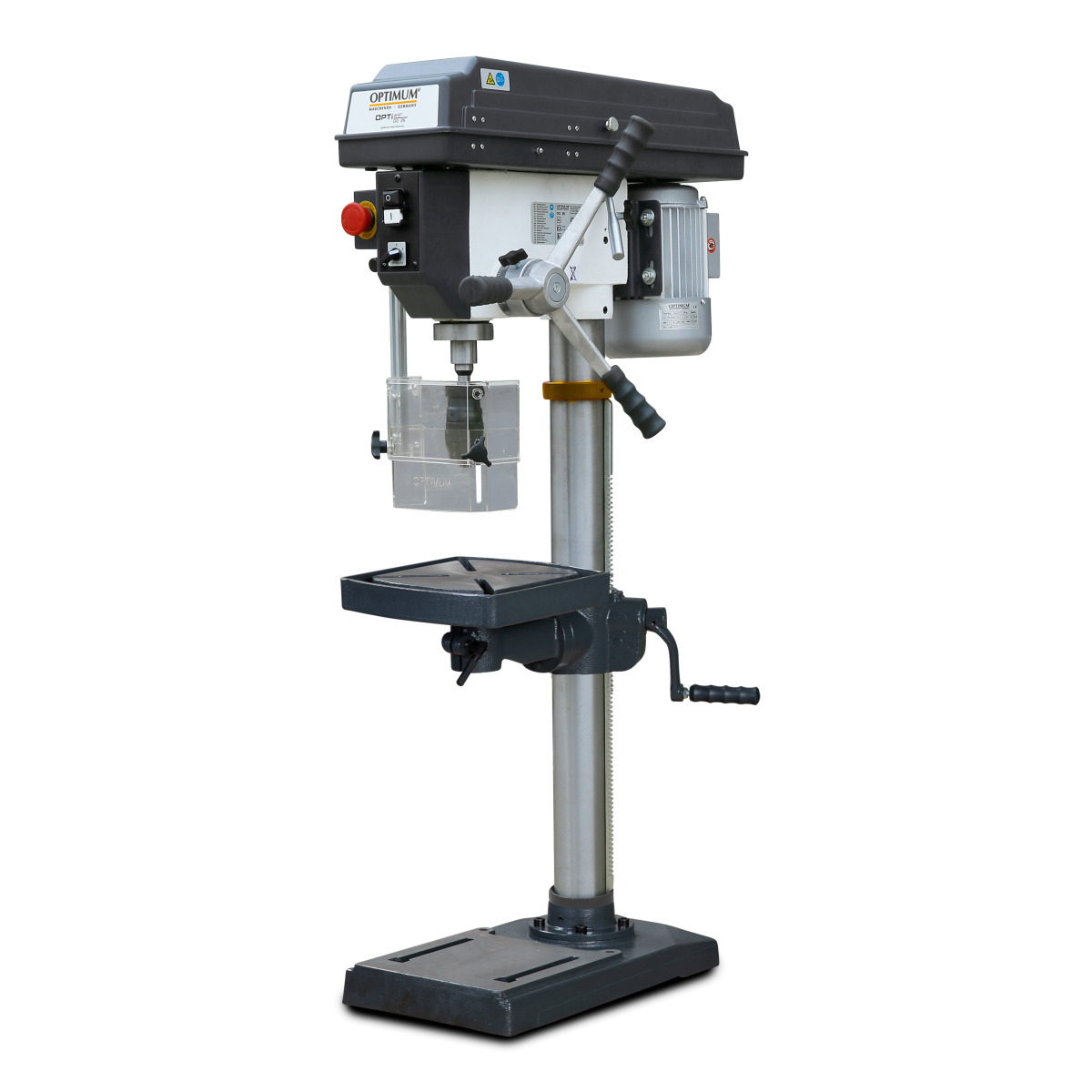

Optimum Säulenbohrmaschine OPTIdrill DQ 25T Aktions-Set
Preiswerte Säulenbohrmaschine mit Keilriemenantrieb
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Bedienungsfreundlicher Sicherheitsschalter nach IP 54
- Separater Not-Halt-Schlagschalter
- Messskala für Bohrtiefe
- Präzise gearbeiteter Bohrtisch mit diagonal verlaufenden T-Nuten ± 45° neigbar und 360° drehbar
- Massive, groß dimensionierte Bodenplatte mit Nuten, rückseitig stark verrippt
- Garantierte Rundlaufgenauigkeit ≤ 0,03 mm in der Bohrspindel gemessen

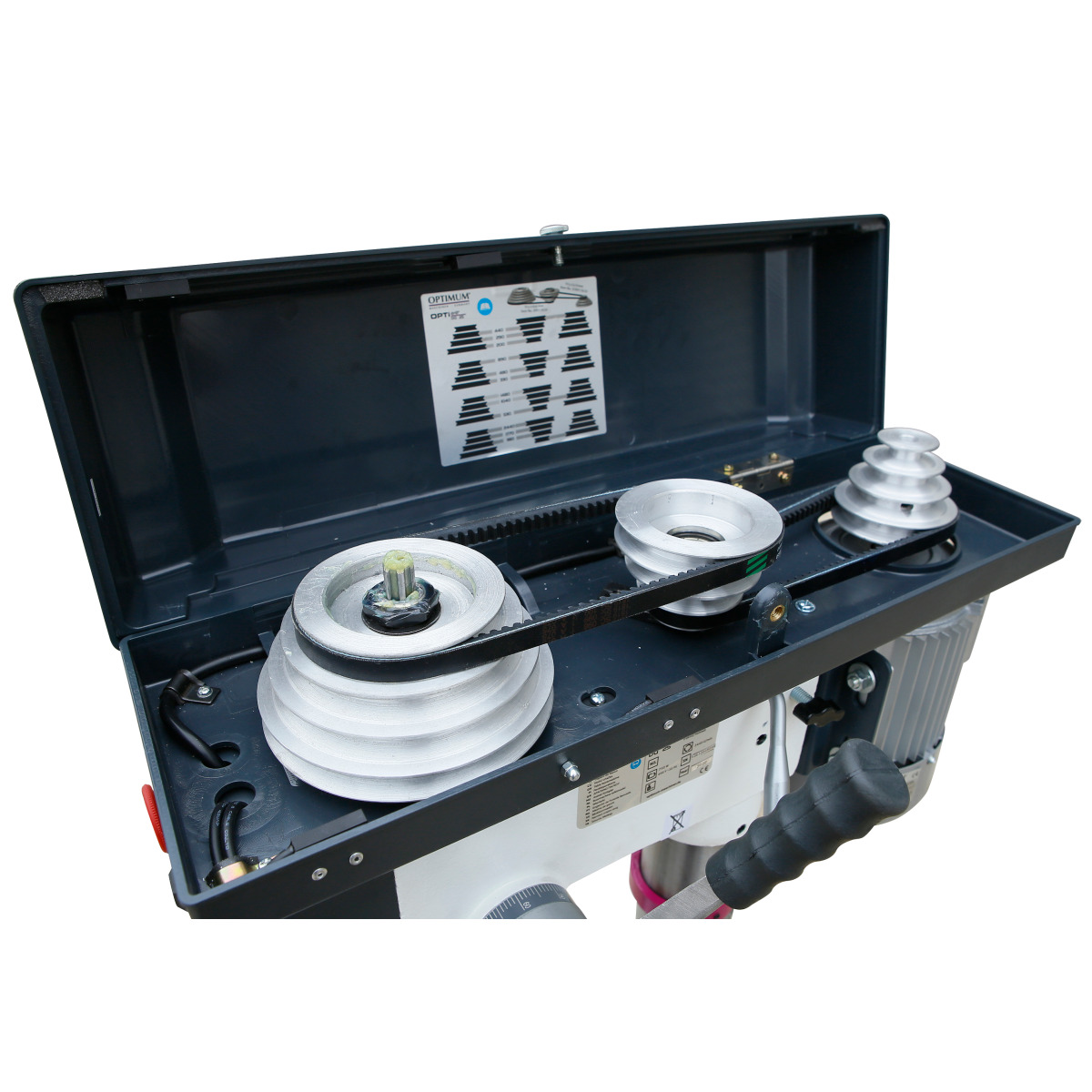

- Keilriemenabdeckung mit Sicherheitsschalter
- Rechts-/Linkslauf
Hersteller
Optimum Maschinen Germany GmbH
Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, Deutschland
info@optimum-maschinen.de
Lieferumfang:
- Schnellspannbohrfutter 1-16 mm
- Kegeldorn für Bohrfutter
- T-Nutensteine
- Maschinenschraubstock BME 150
- Marke:
- OPTIMUM
- EAN:
- 4036351358930
- Spindelaufnahme:
- MK 3
- Ausladung:
- 181 mm
- Anschlussspannung:
- 400 V
- Pinolenhub:
- 80 mm
- Länge (Produkt) ca.:
- 700 mm
- Breite/Tiefe (Produkt) ca.:
- 350 mm
- Höhe (Produkt) ca.:
- 1012 mm
- Gewicht (Netto) ca.:
- 67 kg
- Netzfrequenz:
- 50 Hz
- Bohrleistung Stahl (S235JR):
- 25 mm
- Dauerbohrleistung Stahl (S235JR):
- 20 mm
- Bohrtisch Arbeitsfläche Länge:
- 280 mm
- Bohrtisch Arbeitsfläche Breite:
- 280 mm
- Bohrtisch T-Nuten Größe:
- 14 mm
- Drehzahlbereich:
- 200 - 2440 min¯¹
- Anzahl der Drehzahlbereiche:
- 12 Stufen
- Bohrkopf Drehung:
- 360 °
- Bohrkopf Neigung:
- 45 °
- Abgabeleistung (Motorleistung):
- 0,75 kW
- Herstellerbezeichnung:
- DQ 25T Aktions-Set
- Alternative Produktnummer:
- 3191047TSET
- Herstellerinformation:
- Stürmer Maschinen GmbH, Dr.-Robert-Pfleger-Str. 26, 96103 Hallstadt, DE, +49951965550, info@stuermer-maschinen.de, +49951965550, info@stuermer-maschinen.de
