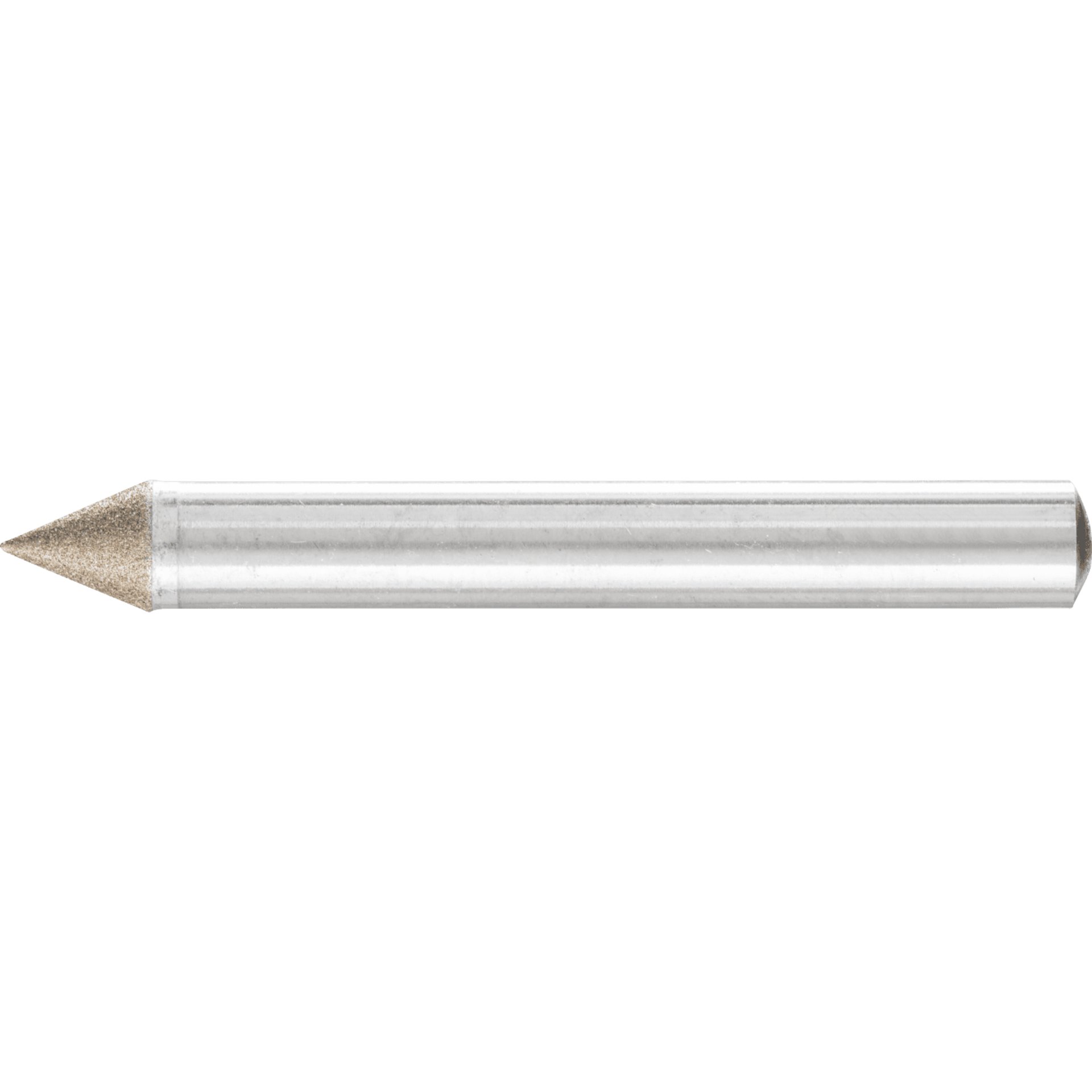

PFERD TOOLS CBN-Schleifstifte Spitzkegelform

Galvanisch gebundene Diamant- und CBN-Schleifstifte werden sowohl im Nass- als auch im Trockenschliff eingesetzt. Die Spitzkegelform SK eignet sich hervorragend zum Entgraten von Bohrungen, Nachschleifen von Zentrierbohrungen und zum Anbringen von Fasen.

Technische Daten:

• Breite metrisch: 7 mm
• ø Außen metrisch: 6 mm
• Ø Schaft metrisch: 6 mm
• Korngröße: B 64
• Winkel: 45 °
• Länge, Schaft: 50 mm

Anwendungsempfehlungen:

• Der Einsatz ist sowohl im Trocken- als auch im Nassschliff möglich. Wenn möglich, ist der Nassschliff vorzuziehen, um den Werkzeugverschleiß und die Gefahr thermischer Schädigungen zu reduzieren.
• Generell gilt: Für eine optimale Wirtschaftlichkeit, die Korngröße so grob wie möglich und so fein wie nötig wählen. Einflussgrößen sind u. a. die Härte des Werkstoffes und die erforderliche Oberflächengüte.
• Zugesetzte Werkzeuge können mit Ultraschall gereinigt werden. Bei stärkeren Verschmutzungen des Belages bitte zum Reinigen den Schärfstab DSB 2005025 (EAN 4007220168332) verwenden.
• Den Werkzeugdurchmesser möglichst groß wählen, da so die Anzahl der Körner, die in Eingriff gebracht werden, erhöht wird. Beim Innenschleifen darf der Werkzeugdurchmesser max. 3/4 des zu schleifenden Durchmessers betragen.
• Der Längsvorschub während des Innenschleifens darf pro Werkstückumdrehung maximal 2/3 der Werkzeugbreite betragen. Die Zustellung ist abhängig von dem zu bearbeitenden Werkstoff, der Schnittgeschwindigkeit, der Stabilität des Werkzeuges, dessen Aufnahme und des Werkzeugantriebes.
• Aufgrund der einschichtigen Belegung müssen Arbeitsspindel und Werkzeugaufnahme eine hohe Rundlaufgenauigkeit aufweisen. Je feiner die verwendete Korngröße ist, desto genauer muss der Rundlauf sein.
• Der Werkzeugantrieb muss über eine ausreichende Antriebsleistung der Schleifspindel verfügen, um die erforderliche Drehzahl auch unter Belastung sicherzustellen.
• Trockenschliff: 15–25 m/s
• Nassschliff: 20–40 m/s

Bearbeitbare Werkstoffe:

• Einsatzstähle
• Wälz- und Kugellagerstähle
• Stahlwerkstoffe mit einer Härte > 54 HRC
• Werkzeugstähle

Bearbeitungsaufgaben:

• Anfasen
• Senken
• Entgraten

Antriebsarten:

• Biegwellenantrieb
• Werkzeugmaschine
• Roboter
• Geradschleifer

Bestellhinweise:

• Kundenspezifische Werkzeuglösungen sind auf Anfrage erhältlich.

PFERDERGONOMICS:

• PFERDERGONOMICS empfiehlt CBN-Schleifstifte als innovative Werkzeuglösung, um die beim Einsatz entstehende Staubentwicklung nachhaltig zu senken.
• PFERDEFFICIENCY empfiehlt CBN-Schleifstifte für langes, ermüdungsarmes und ressourcenschonendes Arbeiten mit perfekten Ergebnissen in kürzester Zeit.
