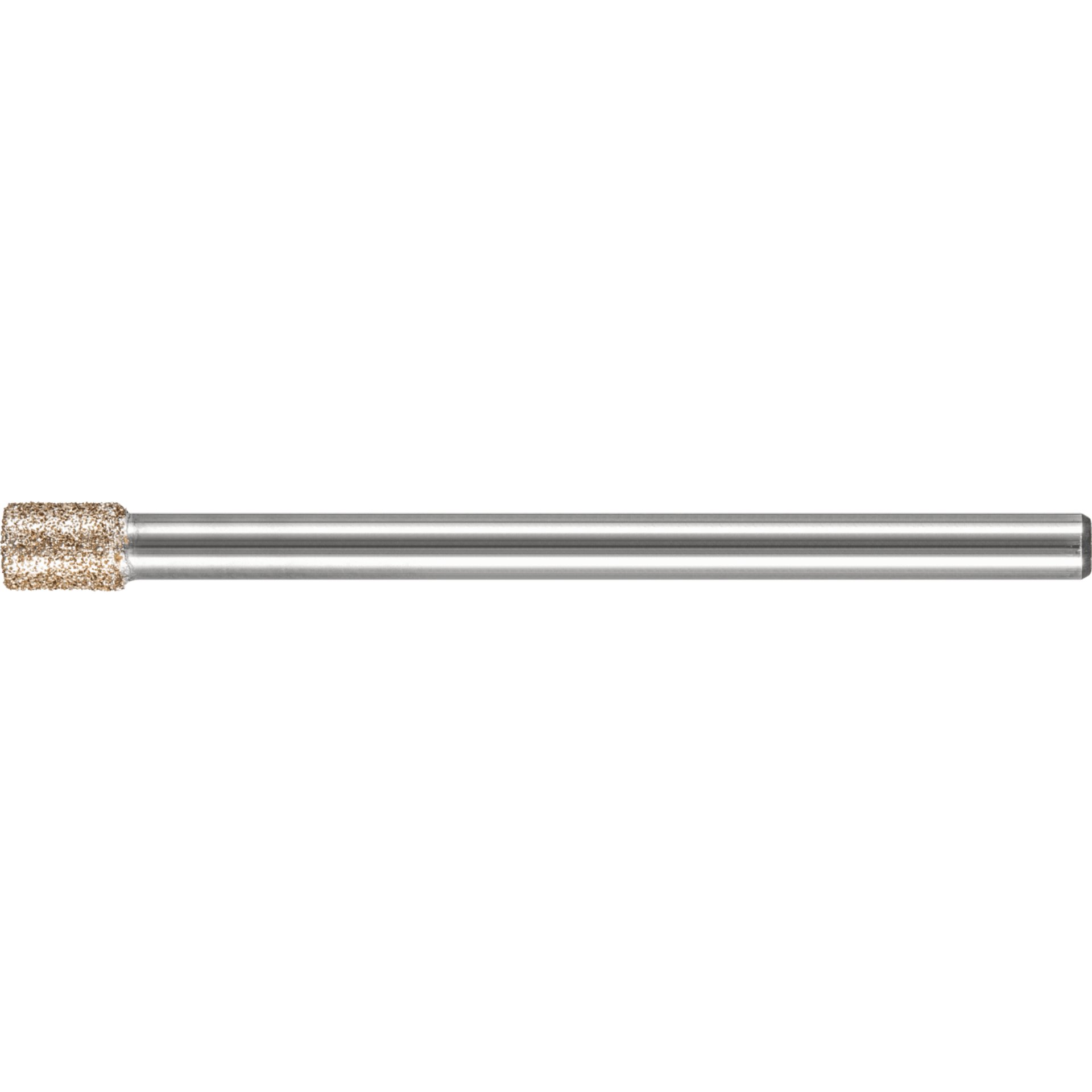

PFERD TOOLS CBN-Schleifstifte Zylinderform mit Hartmetallschaft

Galvanisch gebundene Diamant- und CBN-Schleifstifte werden sowohl im Nass- als auch im Trockenschliff eingesetzt. Zylinderstifte mit Hartmetallschaft werden zum stationären Innenschleifen eingesetzt. Der Schaft aus Hartmetall besitzt im Vergleich zum Stahlschaft einen etwa dreifach höheren Elastizitätsmodul (E-Modul). Dieser beschreibt, wie stark sich ein Körper unter der Einwirkung einer Last verformt. Bezogen auf das Innenschleifen lassen sich mit Hartmetallschäften höhere Zerspanungsleistungen, bessere Oberflächen und präzisere Form- und Lagetoleranzen erzielen. N = nicht abgesetzter Schaft

Technische Daten:

• Breite metrisch: 5 mm
• ø Außen metrisch: 4 mm
• Ø Schaft metrisch: 3 mm
• Korngröße: B 151
• Länge, Schaft: 43 mm

Anwendungsempfehlungen:

• Der Einsatz ist sowohl im Trocken- als auch im Nassschliff möglich. Wenn möglich, ist der Nassschliff vorzuziehen, um den Werkzeugverschleiß und die Gefahr thermischer Schädigungen zu reduzieren.
• Generell gilt: Für eine optimale Wirtschaftlichkeit, die Korngröße so grob wie möglich und so fein wie nötig wählen. Einflussgrößen sind u. a. die Härte des Werkstoffes und die erforderliche Oberflächengüte.
• Zugesetzte Werkzeuge können mit Ultraschall gereinigt werden. Bei stärkeren Verschmutzungen des Belages bitte zum Reinigen den Schärfstab DSB 2005025 (EAN 4007220168332) verwenden.
• Den Werkzeugdurchmesser möglichst groß wählen, da so die Anzahl der Körner, die in Eingriff gebracht werden, erhöht wird. Beim Innenschleifen darf der Werkzeugdurchmesser max. 3/4 des zu schleifenden Durchmessers betragen.
• Der Längsvorschub während des Innenschleifens darf pro Werkstückumdrehung maximal 2/3 der Werkzeugbreite betragen. Die Zustellung ist abhängig von dem zu bearbeitenden Werkstoff, der Schnittgeschwindigkeit, der Stabilität des Werkzeuges, dessen Aufnahme und des Werkzeugantriebes.
• Aufgrund der einschichtigen Belegung müssen Arbeitsspindel und Werkzeugaufnahme eine hohe Rundlaufgenauigkeit aufweisen. Je feiner die verwendete Korngröße ist, desto genauer muss der Rundlauf sein.
• Der Werkzeugantrieb muss über eine ausreichende Antriebsleistung der Schleifspindel verfügen, um die erforderliche Drehzahl auch unter Belastung sicherzustellen.

Bearbeitbare Werkstoffe:

• Einsatzstähle
• Wälz- und Kugellagerstähle
• Stahlwerkstoffe mit einer Härte > 54 HRC
• Werkzeugstähle

Bearbeitungsaufgaben:

• Entgraten
• Schlichten
• Ausschleifen
• Innenrundschleifen
• Kantenbearbeitung (Anfasen, Verrunden)

Antriebsarten:

• Biegwellenantrieb
• Werkzeugmaschine
• Roboter
• Geradschleifer

Bestellhinweise:

• Kundenspezifische Werkzeuglösungen sind auf Anfrage erhältlich.
