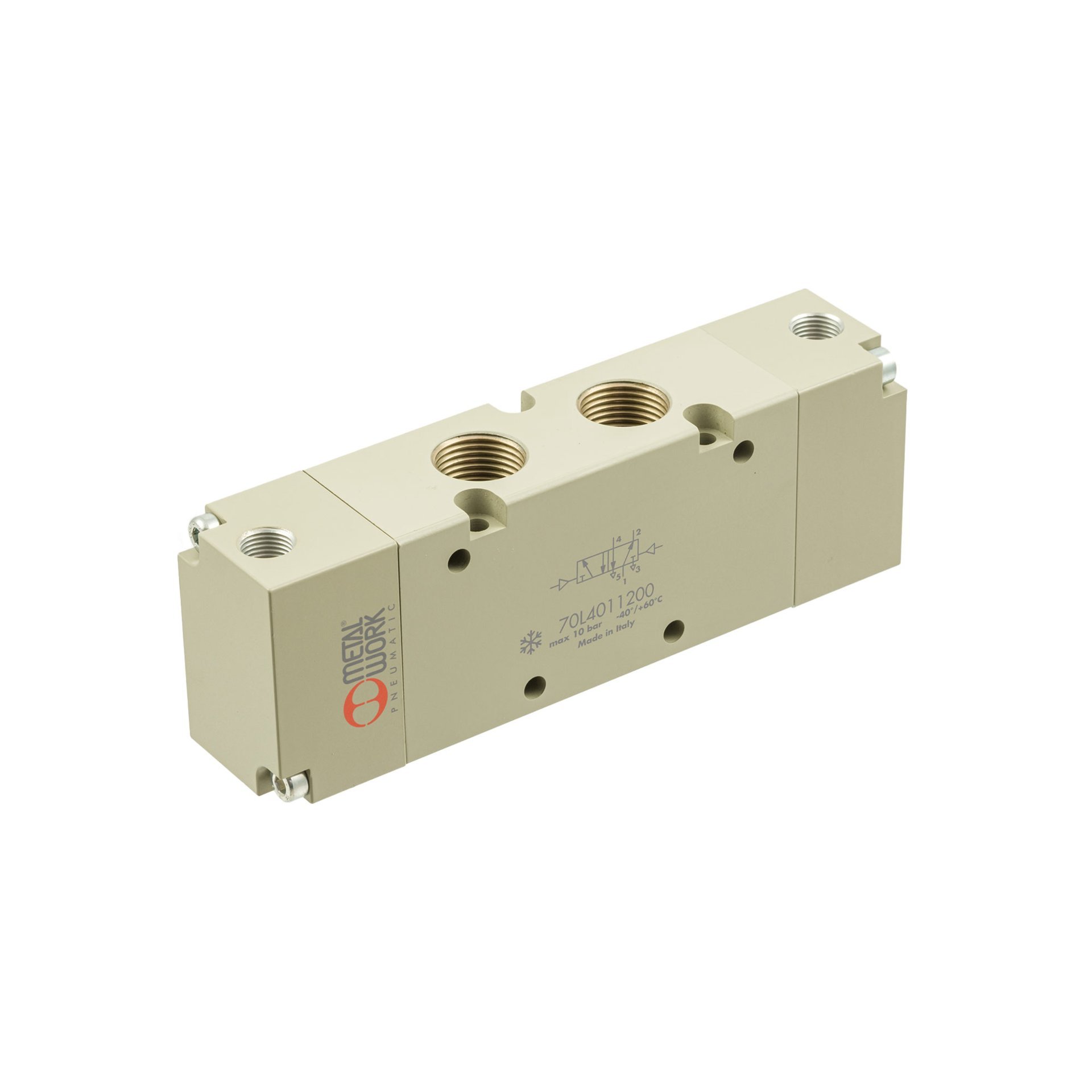

RIEGLER 5/2-Wegeventil Tieftemp., pneumatisch, bistabil, Anschluss G 3/8
5/2-Wegeventil Tieftemperatur, pneumatisch, bistabil, G 3/8, pmax 10 bar, T = -40 … 60 °C, Alu. Die Ventile der Reihe 70 Tieftemperatur in pneumatischer Ausführung ergänzen unser Sortiment der traditionellen Wegeventile der Reihe 70. Sie stellen eine Auswahl der am häufigsten verwendeten pneumatischen Wegeventile dar, die mit Komponenten für spezielle Tieftemperaturanwendungen hergestellt werden. Diese Ventile finden einen breiten Anwendungsbereich als Muffenventil, Direktanbau am Zylinder mit Spezialadapter oder als Serienventile mit Mehrfach-Grundplatten und Einzelverkettungsplatten (Versorgungsleisten).
- Marke:
- RIEGLER
- Ausführung:
- pneumatisch
- Anschluss:
- G 3/8 IG
- Medium:
- gefilterte, trockene und ungeölte Druckluft
- Ursprungsland:
- IT
- Funktion:
- 5/2
- Betätigung:
- bistabil
- Kolben:
- Aluminium vernickelt
- Dichtmaterial:
- NBR
- Serie:
- Reihe 70 Tieftemperatur
- Feder:
- Sonderstahl
- Ventilkörper:
- Aluminium
- Durchflusswertmessung 1:
- Durchfluss bei 6 bar und Δp 0,5 bar
- Durchflusswertmessung 2:
- Durchfluss bei 6 bar und Δp 1 bar
- Steuerluftanschluss:
- G 1/8 IG
- Erforderliche Reinheitsklasse nach ISO 8573-1:
- 4.2.3

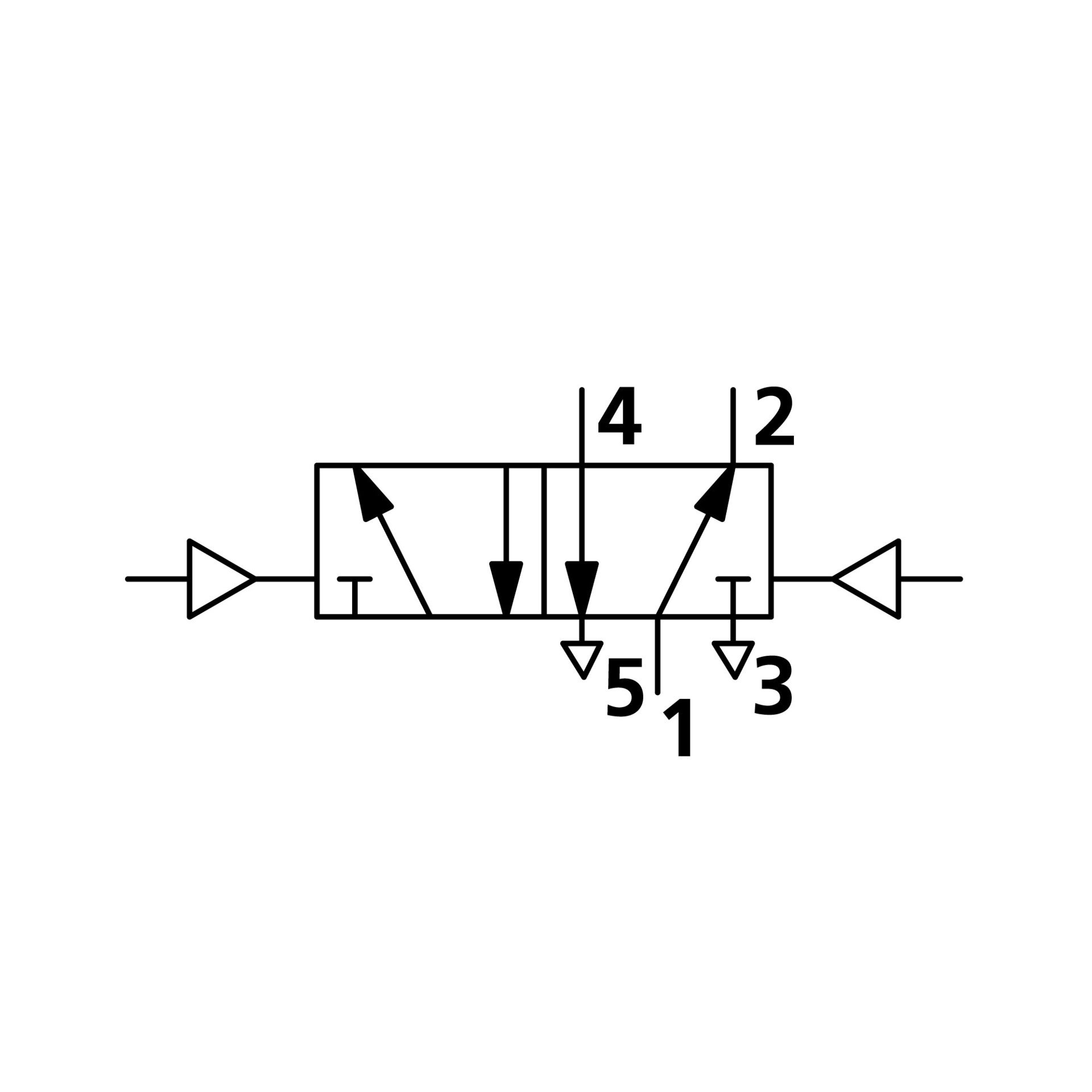

- Symbol:
- 43
- Betriebsdruck max.:
- 10 bar
- Temperaturbereich min.:
- -40 °C
- Temperaturbereich max.:
- 60 °C
- DN:
- 13,3 mm
- Steuerdruck max.:
- 10 bar
- Durchfluss 1:
- 1.560 Nl/min
- Durchfluss 2:
- 2150 Nl/min
- Zolltarifnummer:
- 84.818.079
- Betriebsdruck min. bei -40 bis -10 °C:
- 5 bar
- Betriebsdruck min. bei -10 bis 60 °C:
- 3 bar
- Steuerdruck min. bei -40 bis -10 °C:
- 5 bar
- Steuerdruck min. bei -10 bis 60 °C:
- 3 bar
- Alternative Produktnummer:
- Var-2632
