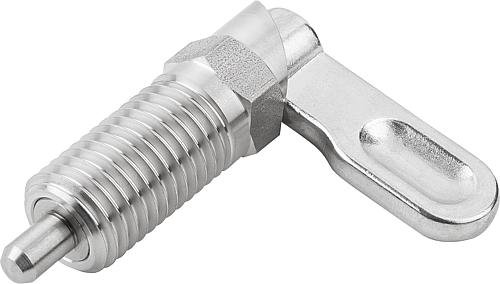

Sperrriegel Edelstahl mit Anschlag
In 48 Ausführungen erhältlich
Werkstoff: Edelstahl 1.4305. Ausführung: blank. Arretierstift geschliffen, nicht gehärtet. Hinweis: Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen. Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird. Durch einen 180°-Anschlag wird das Überspringen der Rastkerbe und somit ein erneutes Ausfahren des Arretierstiftes verhindert. Mit Auswahl der Anschlagseite wird die Drehrichtung des Riegels definiert. Zeichnungshinweis: 1) Anschlag links 2) Anschlag rechts
- Marke:
- Kipp
- Form:
- A
- SW1:
- 16
- Ursprungs-Region:
- 08
- Ursprungs-Land:
- DE
- Material Grundkörper:
- Edelstahl
- Benennung:
- Sperrriegel
- Ausführung 1:
- mit Anschlag
- Ausführung 2:
- links
- D1=Gewinde:
- M16
- L1=Grifflänge:
- 40
- Federkraft Anfang F1 ca. N:
- 15
- Federkraft Ende F2 ca. N:
- 35
- D=Arretierstiftdurchmesser:
- 6
- F x 30°:
- 1,8
- Kontermutter:
- ellenanya nélkül
- Herstellerbezeichnung:
- Heinrich Kipp Werk
- Alternative Produktnummer:
- Var4059245318568
- Herstellerinformation:
- Heinrich Kipp Werk GmbH & Co. KG, Heubergstr. 2, 72172 Sulz, DE, +4974547930, verkauf@kipp.com, +4974547930, verkauf@kipp.com
